V12汽车发动机活塞三维结构设计

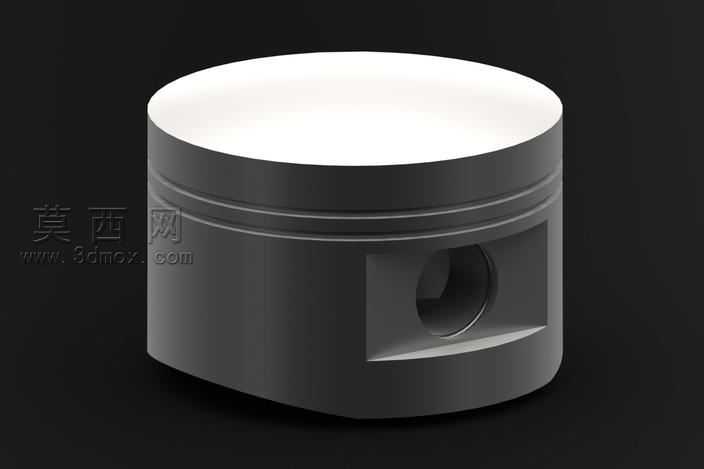

本作品为V12汽车发动机配套的活塞三维建模设计，采用SolidWorks完成全参数化建模流程，建模阶段优先还原活塞的实际工作结构特征，首先以旋转凸台命令生成活塞的基础柱体轮廓，精准控制活塞顶部的平面燃烧室形态，匹配V12发动机高压缩比的燃烧室设计需求，保证活塞顶面与气缸盖、气缸壁配合时的压缩容积符合设计参数。建模过程中重点处理活塞环槽区域的结构，在活塞上部依次加工出三道等距环槽，分别对应气环与油环的安装位置，环槽的宽度、深度以及槽侧的倒角参数均参考量产车用活塞的加工公差设定，确保环组安装后能够实现可靠的密封与刮油功能。活塞销座部分采用对称式凸台结构设计，在活塞裙部两侧加工出内凹的销座安装面，中间开设贯通的活塞销孔，销孔内壁做了高精度的同轴度约束，同时在销孔与销座的衔接位置做了圆弧过渡处理，避免应力集中导致的部件疲劳损坏，裙部外轮廓采用微椭圆型线设计，匹配发动机工作时活塞受热膨胀的形变余量，防止工作过程中出现拉缸故障。材质与渲染阶段，为活塞主体赋予了高硅铝合金材质，调整材质参数还原铝合金经机加工后的细腻金属质感，顶部平面做轻微的哑光磨砂处理模拟活塞顶面的工作接触质感，环槽与销孔区域做细微的光影层次区分，突出结构的凹凸细节，背景采用纯黑哑光环境突出活塞主体的结构轮廓，渲染时采用柔和的侧上方打光，清晰展现活塞外轮廓的曲面过渡、环槽的分层结构以及销座的内凹形态，让整体渲染效果既具备工业设计的严谨质感，又能清晰呈现各部分的结构细节。设计过程中充分考虑活塞的实际工作工况，在结构设计时预留了热膨胀余量，各部位的壁厚参数参考同类型V12发动机活塞的成熟设计，保证活塞在高温高压往复运动的工况下具备足够的结构强度，同时兼顾轻量化设计需求，在非受力区域做合理的减薄处理，降低活塞往复运动的惯性力，提升发动机的高转速响应表现。
