工业设备用多安装位金属雾支架结构设计

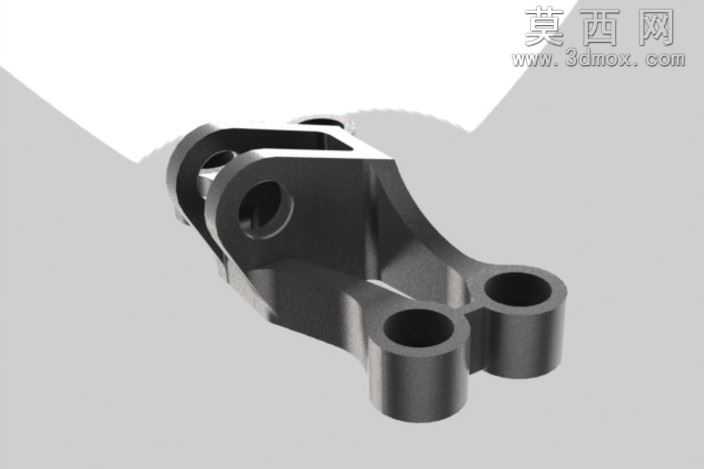

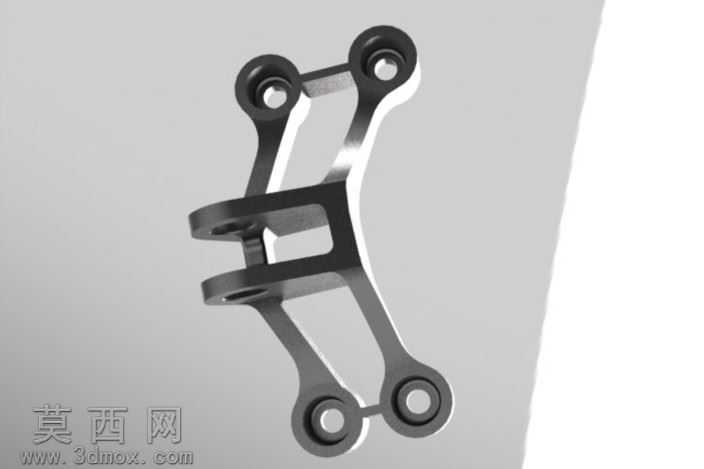

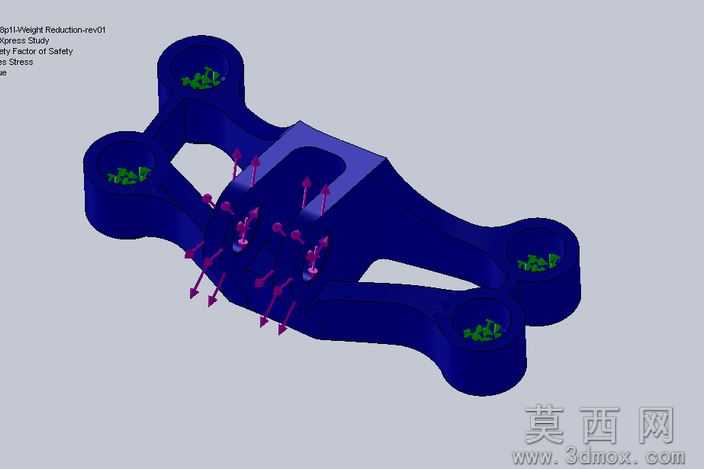

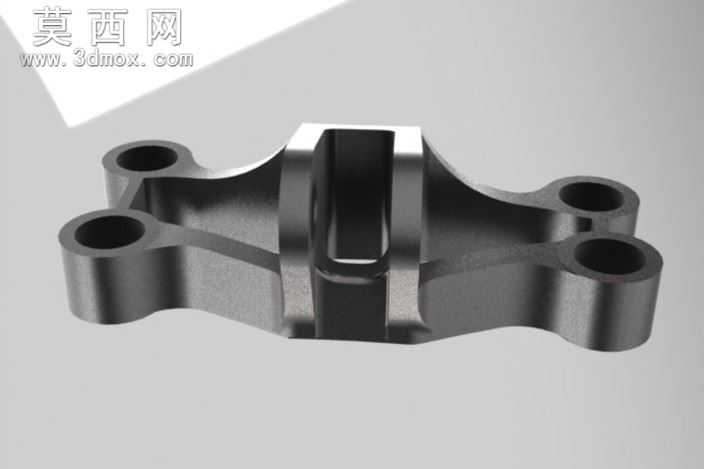

本作品为工业场景配套使用的金属雾支架三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先基于支架的实际安装定位需求绘制基准草图，明确主体安装面、连接孔位的相对位置关系，通过拉伸、切除、倒角、圆角等基础特征逐步搭建主体轮廓，针对支架上的多组同轴安装孔，采用同轴心配合约束保证孔位的加工精度匹配，避免后续装配出现干涉问题。建模过程中对支架的受力过渡区域做了加厚处理，在保证整体重量控制在647克的前提下，提升构件的结构强度，减少长期承重使用后的形变风险。渲染阶段采用哑光金属材质模拟实际铸钢零件的表面质感，调整环境光的漫反射参数，还原金属表面细微的磨砂纹理，对孔位内壁、结构棱边做了光影强化处理，清晰展现支架的镂空减重结构、多耳片连接位的细节特征，让模型呈现效果贴近真实工业零件的视觉表现。结构设计上，该支架采用一体化成型思路，主体设置一处主定位安装孔，端部延伸出两组平行的同轴连接耳座，可同时适配两组外接构件的铰接安装需求，支架中部的镂空区域既可以降低整体自重，也能为配套管线提供穿设空间，各连接位的壁厚经过受力模拟验证，能够满足常规工业场景下的承重、抗振要求。设计过程中充分考虑零件的加工可行性，所有棱边均设置了符合加工工艺要求的圆角过渡，避免尖锐边角带来的加工难度与安全隐患，孔位尺寸均采用标准工业孔径规格，可直接对接标准紧固件完成装配，无需额外定制非标连接件，有效降低后续的生产与装配成本。
