自行车轮毂旋转制动夹具结构设计

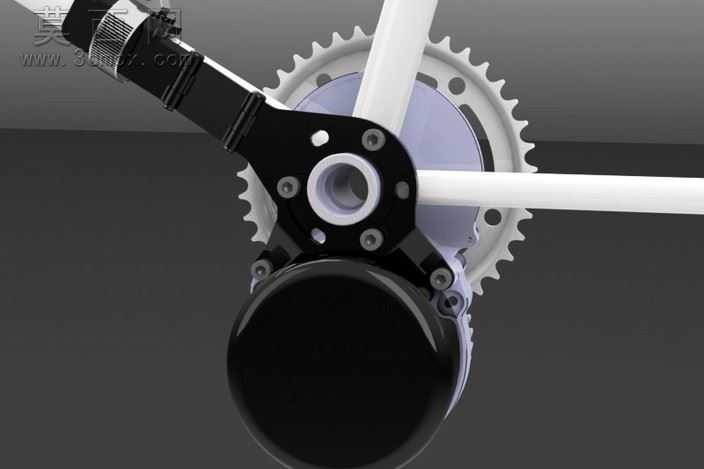

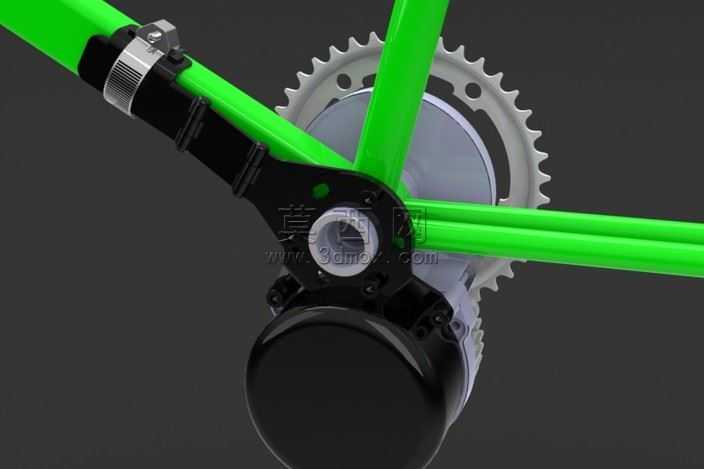

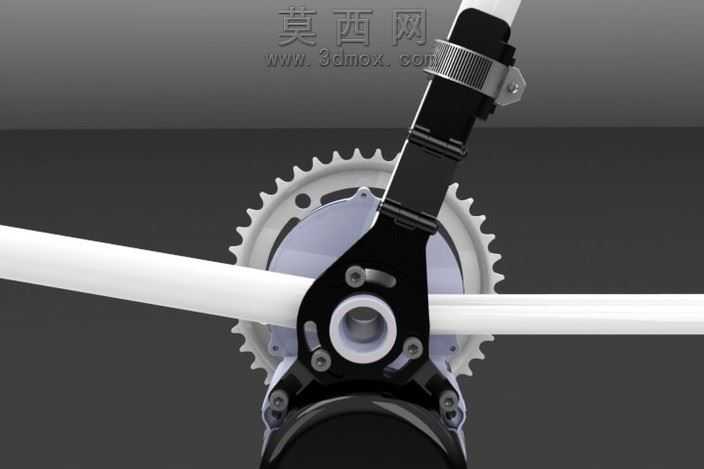

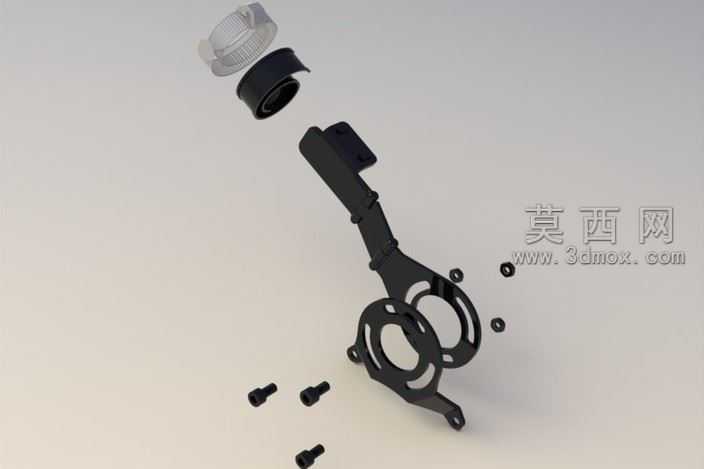

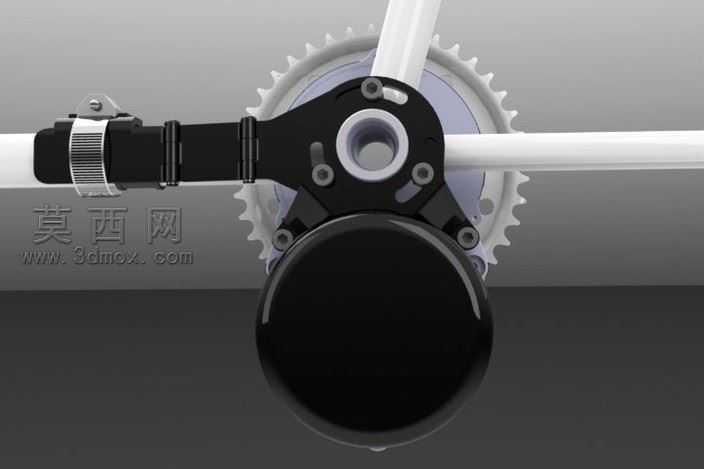

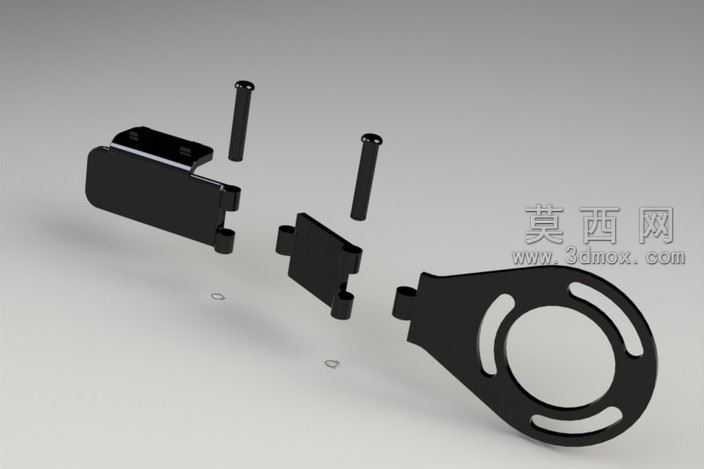

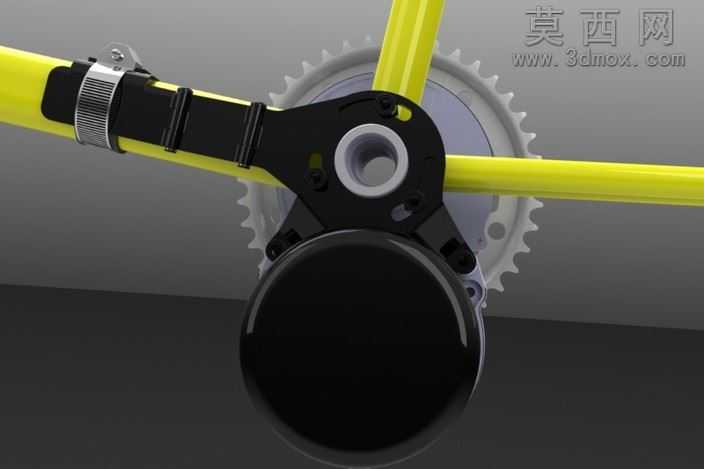

本作品为适配自行车轮组的旋转制动类夹具三维建模设计，整体建模过程围绕实际装配逻辑展开，在三维软件中先完成核心基准轴的搭建，以轮组辐条交叉的中心轴为全局定位基准，依次拆分出夹装基座、铰链锁紧模块、制动摩擦组件、外壳防护模块四大独立建模单元。建模阶段对各部件的配合公差做了参数化设定，铰链连接部位采用间隙配合参数，预留0.1mm的装配活动余量，保证铰接结构可以顺畅完成开合锁紧动作；夹装基座与轮轴对接的轴孔采用过渡配合参数，确保夹具安装后与轮组的同轴度误差控制在0.05mm以内，避免制动过程出现偏磨抖动问题。材质渲染环节针对不同部件做了差异化材质赋予，夹装基座与铰链结构件采用哑光黑色硬质工程塑料材质，调整材质粗糙度参数为0.6，添加细微的颗粒质感模拟注塑成型的表面肌理；摩擦制动片部位采用高粗糙度橡胶材质，粗糙度参数设置为0.9，添加细微的横向纹理还原摩擦片的防滑结构；金属锁紧箍部位采用拉丝不锈钢材质，调整金属反射强度为0.7，添加环向拉丝纹理还原金属件的加工质感；外侧防护端盖采用高光黑色烤漆材质，粗糙度参数设置为0.1，添加轻微的环境反射效果，突出防护盖的光滑曲面质感。结构设计上采用铰链快装思路，摒弃传统螺栓多点固定的繁琐安装方式，通过单侧铰链的开合结构即可完成夹具在轮轴上的定位，搭配侧面的金属快锁箍实现快速锁紧，无需额外专用工具即可完成装拆操作，大幅降低装配维护的时间成本。整体结构布局充分考虑轮组的转动空间，夹具外侧轮廓做了圆弧收边处理，避免与轮组辐条、链轮发生运动干涉，内部预留足够的制动摩擦片行程空间，保证制动动作可以顺畅触发，同时对所有棱角位置做了R2-R5mm的圆角过渡处理，既优化了外观的流畅度，也避免安装使用过程中出现锐边划伤的问题。建模完成后通过软件的干涉检查功能完成全装配体的运动仿真验证，模拟轮组转动、制动触发、夹具装拆全流程的动作逻辑，确认所有部件在运动过程中无硬干涉，铰接部位的活动行程满足设计要求，锁紧结构的夹紧力可以覆盖常规骑行制动的受力需求，整体模型结构完整，各部件的连接逻辑清晰，可直接用于后续的工程图导出、3D打印样件验证或者生产开模参考。
