弹簧式伸缩支撑滑轨结构三维设计

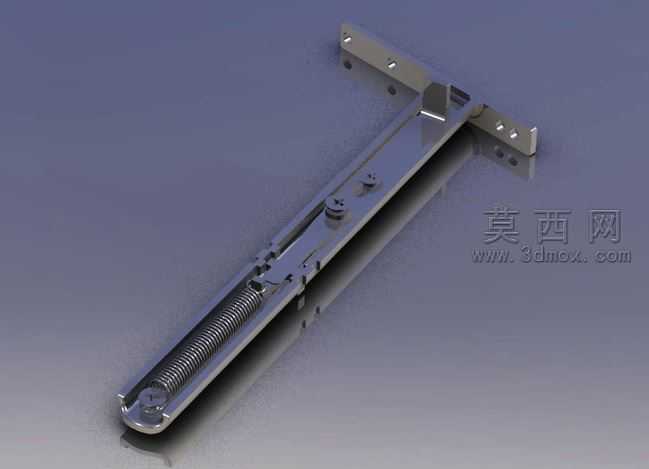

本作品为弹簧式伸缩支撑滑轨的三维建模设计成果，建模过程严格遵循机械五金构件的实际生产尺寸逻辑，在三维建模软件中完成全参数化的零件绘制与装配搭建。建模阶段首先拆分构件组成，分别完成长条形滑轨主体、T型安装端座、内置复位弹簧、滑动限位卡扣、固定螺丝位等独立零件的建模，对滑轨主体的滑槽轨道、定位卡槽、端部圆弧过渡结构做了精细化的特征处理，保证各零件的装配公差符合实际五金件的配合要求，避免出现装配干涉问题。材质与渲染环节，针对金属五金件的材质特性做了分层调整：滑轨主体与安装端座采用冷轧钢材质参数，调整金属粗糙度、反射强度与环境光遮蔽参数，还原冷轧钢表面细腻的哑光金属质感；内置弹簧单独设置弹簧钢材质，突出其金属丝缠绕的结构纹理与高反光特性；安装孔位、螺丝槽等细节处添加轻微的倒角与加工痕迹质感，让渲染效果更贴近真实工业五金件的实物状态。结构设计上，该滑轨采用单轨内置弹簧的复位结构，T型端座用于设备端的固定安装，长条形滑轨主体可沿轴向做伸缩滑动，内置弹簧提供自动回位的弹力，滑动路径上设置多组限位卡扣结构，可在伸缩过程中实现多档位的位置锁定，避免滑轨滑脱，整体结构紧凑，滑动行程设计合理，可应用于需要伸缩支撑、自动复位的小型设备连接场景。设计过程中重点考量了滑动配合的顺畅性，对滑槽与滑块的配合面做了间隙预留的参数设置，弹簧的线径、圈数、劲度系数均按照实际负载需求做了匹配设计，安装端座的固定孔位按照通用五金安装标准设置孔距与孔径，保证该模型可直接用于后续的工程出图、3D打印验证或者产品开模参考，渲染阶段采用柔和的影棚布光，多角度展示滑轨的装配状态、内部弹簧结构与端部安装结构，清晰呈现各部分的结构连接关系。
