直齿圆柱传动齿轮零件三维设计

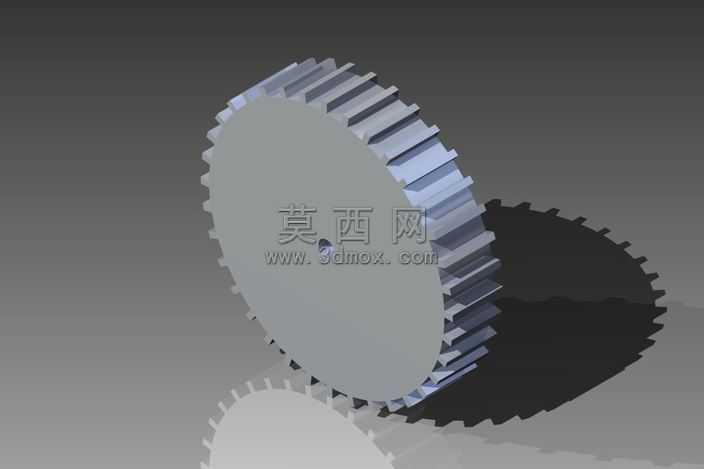

本作品为标准直齿圆柱传动齿轮的三维参数化设计模型，建模过程严格遵循渐开线圆柱齿轮的齿廓成型原理，首先通过参数化公式定义齿轮的模数、齿数、压力角、齿顶高系数、顶隙系数等核心设计参数，以齿根圆、基圆、分度圆、齿顶圆四个基准圆为基础，通过渐开线方程生成精准的齿廓曲线，保证齿形符合机械传动的啮合标准，避免传动过程中出现卡滞、干涉或传动比不准的问题。建模时首先绘制齿轮的基体轮廓，通过拉伸特征生成齿轮的轮坯主体，再对单个齿槽进行切除特征构建，通过圆周阵列操作完成全部轮齿的均匀排布，阵列过程严格保证轮齿的周向分度精度，确保每个轮齿的齿距误差控制在设计允许范围内，同时在齿轮中心位置设计了标准的轴孔结构，预留了键槽安装位，可直接与传动轴、平键配合完成装配，满足实际机械结构的安装需求。材质设计上为齿轮赋予了常用的45号调质钢材质效果，通过调整材质的金属粗糙度、反光度参数，还原钢制零件经过机加工后的哑光金属质感，轮齿啮合面区域适当提高了表面光洁度的表现，还原实际加工中齿面精磨后的工艺特征。渲染阶段采用了柔和的工作室三点布光方案，主光源从齿轮侧上方45度角投射，清晰勾勒出轮齿的轮廓结构与齿面的曲面过渡，辅助光源补充暗部细节避免齿根区域出现死黑，背景采用渐变灰色调突出齿轮主体，同时添加了柔和的地面阴影效果，增强模型的空间立体感与真实感。设计过程中重点校验了轮齿的结构强度，齿根位置做了标准的圆角过渡处理，避免应力集中导致的轮齿断裂问题，整体模型结构完整，参数可编辑调整，可直接用于机械传动系统的装配验证、运动仿真以及工程图纸的生成，适配各类减速装置、传动机构的设计开发场景，能够帮助设计人员快速完成传动方案的验证与迭代，减少重复建模的工作量，提升机械设计的整体效率。
