涡轮引擎转子SolidWorks三维模型

项目分类:通用机械零部件 发布时间:2014-10-11 ID:38
  • 涡轮引擎转子SolidWorks三维模型
  • 涡轮引擎转子SolidWorks三维模型
  • 涡轮引擎转子SolidWorks三维模型
  • 涡轮引擎转子SolidWorks三维模型

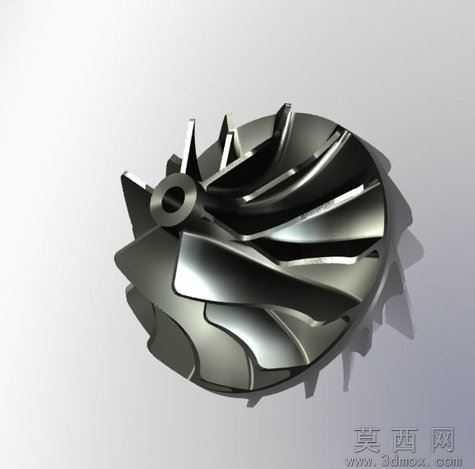

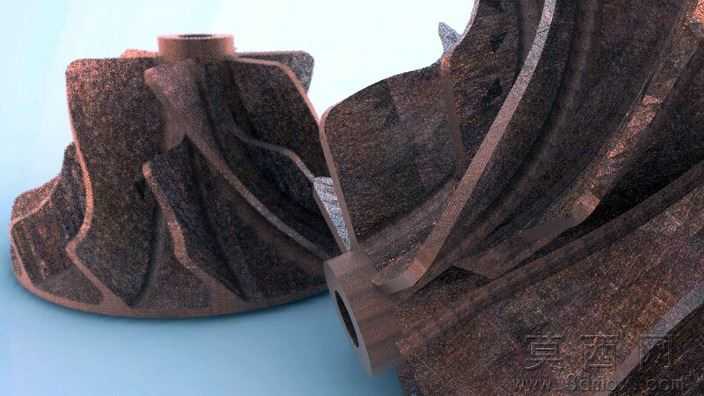

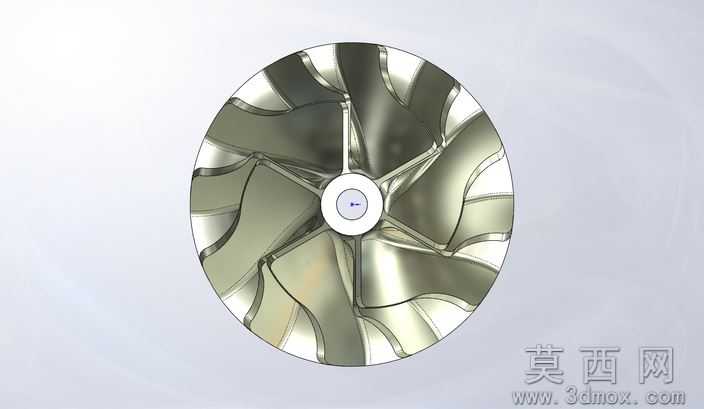

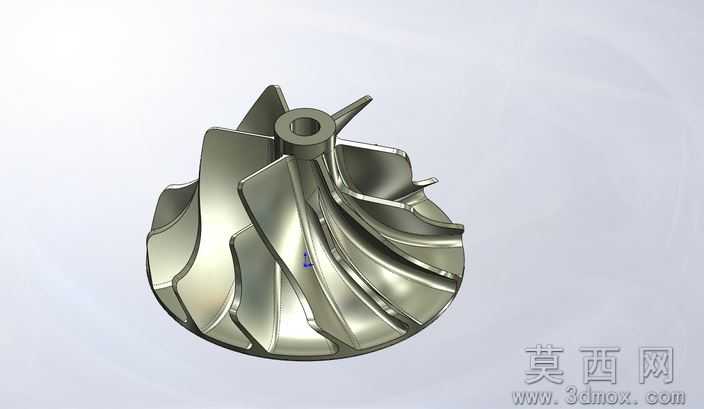

本模型为涡轮引擎配套转子三维模型,建模阶段以SolidWorks2010为核心工具完成全参数化构建,首先通过草绘绘制转子轮毂的基准回转轮廓,结合回转命令生成轮毂基体,再依据涡轮流体动力学设计要求,逐片绘制叶片的空间翼型截面曲线,通过放样、曲面缝合、实体加厚等操作生成符合气动外形的扭曲叶片结构,同时完成转子端侧定位孔、安装基准面等附属结构的建模,所有特征均保留完整参数化历史记录,可根据实际工况需求调整叶片数量、扭曲角度、轮毂直径等核心尺寸,适配不同功率等级的涡轮引擎设计需求。参数设计层面,模型严格遵循涡轮转子的工程设计规范,叶片的进出口安装角、叶顶间隙、轮毂比等关键参数均符合小型涡轮引擎的通用设计标准,定位孔的尺寸与位置公差满足常规装配要求,整体结构无几何错误、无重叠面、无破面,可直接导出用于工程分析或加工生产。渲染材质方面,模型采用金属合金材质进行效果呈现,模拟高温合金锻造后的金属质感,添加了符合工业产品展示的环境光照与反射效果,清晰展现叶片的曲面流线形态与金属加工后的表面光泽,直观呈现转子的整体外观与结构细节。结构原理上,该转子为涡轮引擎的核心做功部件,工作时高温高压流体冲击叶片曲面,推动转子整体绕中心轴高速旋转,将流体的热能与压力能转化为旋转机械能,叶片的扭曲曲面设计可有效降低流体流动损失,提升能量转换效率,端侧的定位结构用于与转轴实现精准装配,保证高速旋转时的动平衡性能。软件兼容层面,模型除原生SolidWorks2010格式外,还提供STEP、IGES等通用三维交互格式,可兼容UG、Pro/E、CATIA等绝大多数主流三维CAD软件,同时附带STL格式文件,可直接用于3D打印验证、快速样件制作,满足不同场景下的文件使用需求。研发教学应用层面,该模型可作为涡轮机械设计课程的教学案例,帮助学习者理解涡轮转子的结构特点、曲面建模思路与气动设计逻辑,也可作为小型水轮机、微型涡轮引擎等产品研发的参考基础模型,辅助设计人员完成方案迭代与结构验证,同时也适合三维建模初学者练习复杂曲面零件的建模方法,掌握参数化建模的核心技巧。
