工业用丝杆万向脚轮结构三维设计

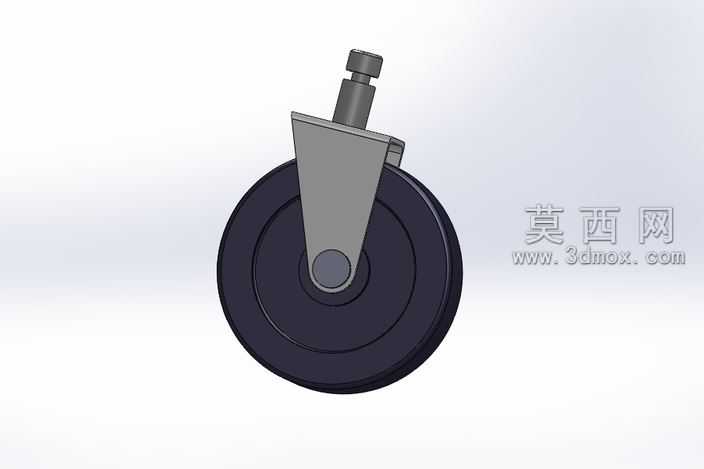

本作品为工业丝杆式万向脚轮的三维参数化设计模型，建模过程严格遵循机械零部件设计规范，以SolidWorks为核心建模工具完成全结构的特征化搭建。建模阶段首先完成核心滚轮部分的构建：滚轮采用高耐磨工业橡胶材质设定，建模时通过旋转凸台特征生成滚轮基体，对滚轮外圈做等距环形凹槽的防滑纹理设计，滚轮中心预留轴承安装位，通过同轴心配合完成内嵌金属轴套的装配，轴套与滚轮内圈采用过盈配合的装配约束，还原真实脚轮的转动连接结构。其次完成支架部分的建模：支架采用加厚冲压钢板的结构设计，通过钣金凸台、折弯特征完成两侧支撑板的成型，支架上部做圆弧过渡处理避免应力集中，下部通过同轴心孔位与滚轮中心轴配合，采用销钉连接的约束方式，保证滚轮可绕中心轴顺畅转动。之后完成顶部丝杆安装结构的建模：丝杆采用标准工业安装螺纹设计，通过旋转扫描生成螺纹牙型特征，丝杆下部与支架顶部的回转座做一体化连接，回转座内置推力轴承结构的装配约束，实现整个支架连带滚轮可绕丝杆轴线360度水平回转，满足万向转向的功能需求。渲染阶段对不同部件赋予对应材质：滚轮赋予黑色哑光耐磨橡胶材质，调整粗糙度参数还原橡胶表面的微磨砂质感；金属支架、丝杆、中心轴赋予镀锌钢材质，添加轻微的金属反光与表面镀锌层的细腻颗粒质感；回转座的连接部件赋予中碳钢材质，调整金属光泽度区分不同金属部件的视觉差异。设计过程中充分考虑脚轮的实际使用场景，对支架的承重厚度、丝杆的螺纹规格、滚轮的直径尺寸均按照工业常用轻型脚轮的参数做等比例还原，各部件之间的装配间隙经过合理校核，既保证转动结构的运动顺畅性，也还原了真实产品的装配公差要求，整体模型结构完整，可用于机械设计课程教学演示、工业设备移动部件的选型参考、脚轮产品的结构优化设计等场景，完整呈现了万向脚轮从单个零件建模到整体装配、材质渲染的全流程设计逻辑。
