笔式电路电能检测工具结构设计

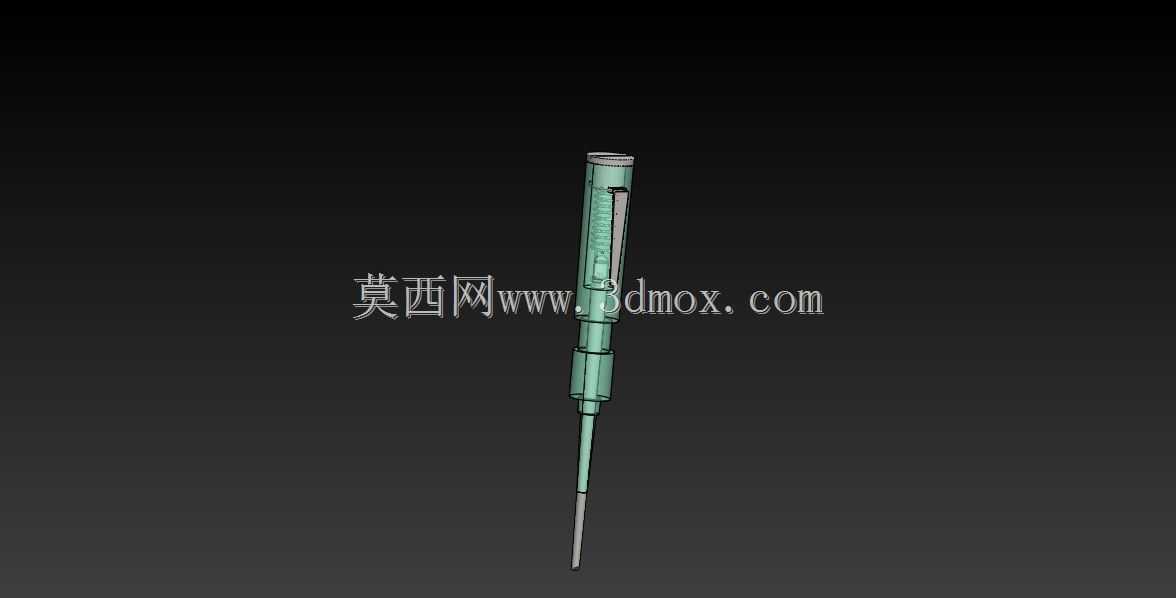

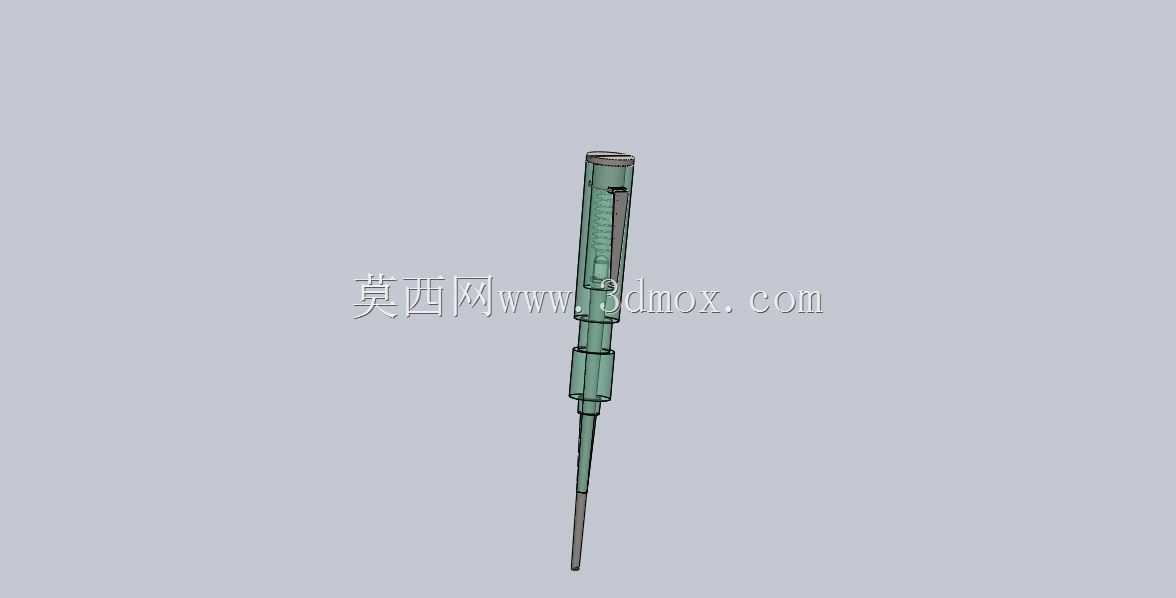

　　日常电气运维场景中，低压线路验电、带电状态排查是电工开展作业前的核心前置环节，这款笔式结构的电能检测装置，正是面向民用线路检修、低压柜内点位验电、设备进线端带电核查等场景设计的手持检测工具。从结构设计逻辑来看，整体采用细长笔型的握持形态，完全贴合人手单手握持的操作习惯，杆身直径控制在15mm以内，总长度控制在160mm上下，既可以放入电工常用的工具袋插袋中携带，也能在狭窄的接线端子排间隙、设备线缆排布密集的区域顺利伸入，完成点位接触检测，不会因为外形尺寸过大被周边线缆、结构件遮挡，影响检测操作的可达性。

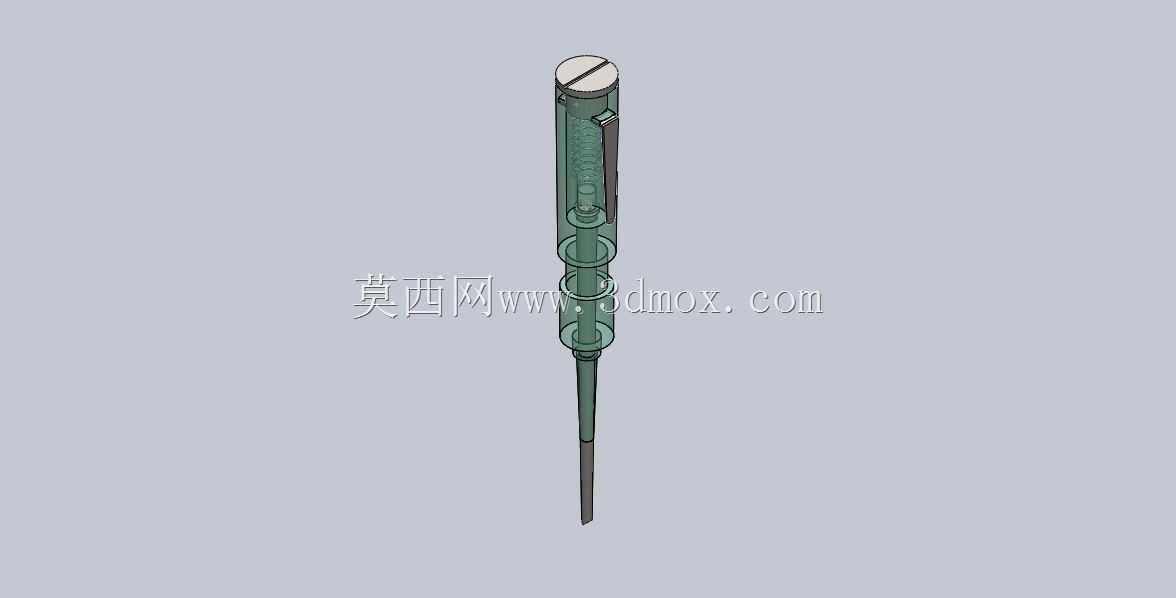

　　装置顶端设计有一字型的绝缘旋帽结构，并非单纯的装饰部件，日常使用中可以临时替代小号一字螺丝刀，完成接线端子的螺丝松紧微调，减少作业过程中频繁更换工具的频次，这一细节设计完全贴合一线电工的实际作业习惯，避免了传统验电工具功能单一的问题。杆身采用半透明的高强度绝缘工程塑料作为主体外壳材料，一方面可以从外部直观观察内部的电阻、氖管、弹簧等核心检测元件的状态，一旦内部元件出现移位、烧蚀、弹簧失效等问题，可以第一时间发现，避免带故障使用引发的触电风险；另一方面绝缘材料的耐压等级覆盖日常民用220V、工业低压380V的常规检测场景，外壳表面做了细微的防滑筋条设计，手部出汗或者戴薄绝缘手套操作时也不会出现打滑脱手的问题。

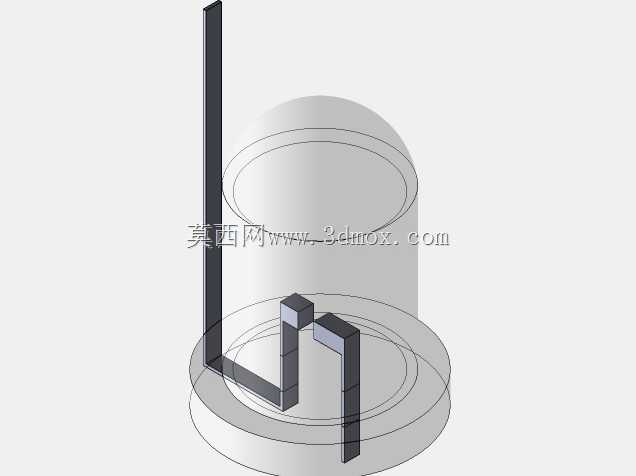

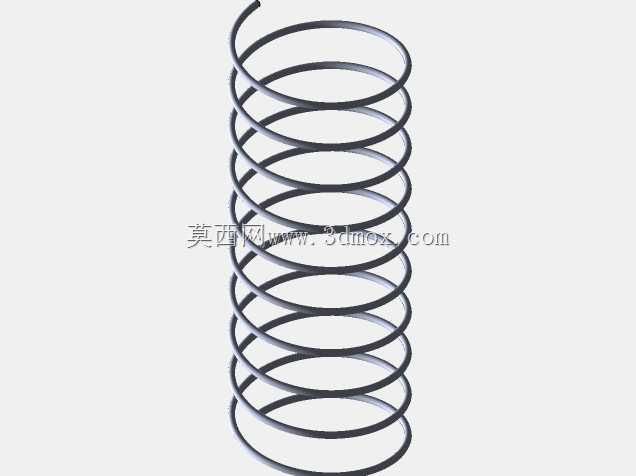

　　接触端采用细长的金属探针结构，探针长度控制在20mm左右，既可以保证和裸露带电点位的可靠接触，也不会因为探针过长导致操作时误碰相邻带电点位引发短路，探针根部做了直径渐变的限位台阶，探针伸出绝缘外壳的长度做了严格限制，避免使用过程中探针过度深入带电腔体引发安全隐患。内部的元件排布采用同轴串联的布局方式，从顶端接触探针开始，依次串联限流电阻、发光指示元件、压紧弹簧，最后和尾部的手触电极连通，整个排布路径沿着笔身轴线直线布置，没有多余的弯折结构，一方面可以压缩整体径向尺寸，让笔身更纤细，另一方面可以减少内部连接节点，降低元件接触不良的故障概率，弹簧的预紧力经过反复调校，既可以保证各个元件之间的可靠接触，不会因为日常携带的震动出现元件松脱，也不会因为压力过大导致外壳长期受力出现开裂。

　　在实际使用场景中，这类检测工具不需要额外供电，依靠被测点位和人体之间的电位差即可触发指示，不需要定期更换电池，可靠性远高于需要供电的电子式检测设备，适合在各种复杂的现场环境下长期使用。设计过程中充分考虑了工具的安装边界，整个笔身没有突出的外置结构，所有部件都整合在圆柱形的外壳轮廓内，放置在工具袋中不会和其他工具发生勾挂，顶端的旋帽和尾部的手触电极都做了圆弧过渡处理，不会刮破工具袋或者划伤操作人员的手部。杆身上的环形凸筋结构除了防滑作用之外，还可以作为握持位置的定位标识，操作人员握持时手指放在凸筋位置，就能自然保持和前端金属探针的安全距离，避免操作时手部过度前移触碰带电部位。从结构可靠性角度来看，整个装置没有复杂的活动机构，除了内部弹簧的微小形变之外没有其他运动部件，抗摔、抗震动性能优异，日常从1.5米高度跌落到水泥地面也不会出现外壳碎裂、元件移位的问题，完全适配工地、车间、家装现场等复杂的作业环境。针对不同的使用场景，探针部分可以根据需求更换不同长度的规格，但是外壳的连接接口保持统一尺寸，不需要更换整个工具就能适配不同深度的点位检测需求，接口位置做了密封结构，日常使用中灰尘、潮气不会进入笔身内部，避免内部元件因为积灰、受潮出现绝缘性能下降的问题。
