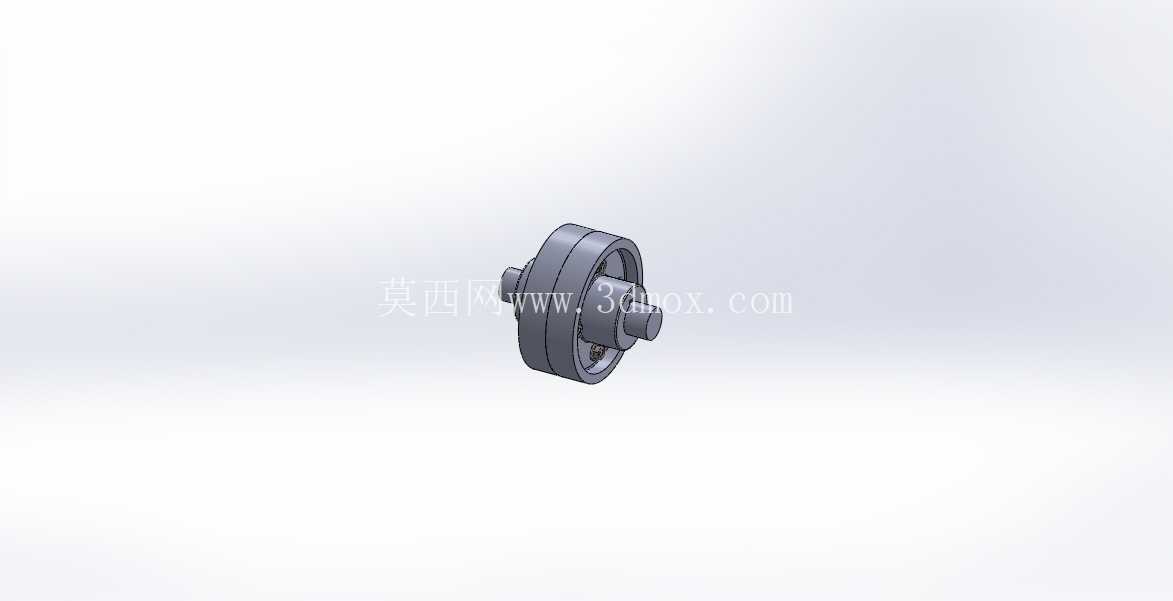

精简结构电源变压器连接法兰

　　从实际使用场景来看，这类法兰常被用在需要外接旋转调节结构的可调式电源变压器上，比如实验室调压电源、工业设备配套的可调变压模块，法兰一侧对接变压器内部的调压转轴，另一侧连接外部调节旋钮或者联动构件，既要传递旋转扭矩，也要保证轴向的定位精度，避免调节过程中出现窜动导致调压档位错位。设计上采用了精简的轻量化结构，没有多余的冗余造型，法兰盘主体做了等厚的环形结构，中心的轴孔做了适配对应转轴直径的公差配合，轴孔一侧延伸出的定位凸台可以直接卡入变压器端盖的定位沉孔，安装时不需要额外做同轴度找正，只要将凸台嵌入沉孔再拧紧紧固件即可完成装配，大幅降低现场装配的调校工作量。在电源变压器的整机装配环节，这类法兰构件承担着核心的连接定位功能，它并非独立使用的通用法兰，而是针对小型电源变压器的轴端连接、壳体对接场景做了适配优化，日常在低压配电配套的小型电源变压器、工控设备内置变压模块中都能见到这类构件的身影，它的核心作用是实现变压器绕组输出端与外接传动、导电构件的刚性连接，同时保证连接部位的同轴度，避免运行过程中出现偏心晃动带来的绕组磨损、接触不良问题。

　　法兰盘的外缘做了小尺寸的倒角处理，既可以避免安装过程中锐边划伤操作人员，也能在对接外部构件时起到导向作用，让对接件可以顺着倒角滑入配合位置，不需要反复调整对位角度。连接孔位采用了对称分布的设计，三个紧固孔沿法兰盘圆周等角度排布，这种排布方式相比两孔连接抗扭转性能更好，相比四孔连接又减少了紧固件的使用数量，兼顾连接稳定性和装配效率，孔位的孔径做了适配标准紧固件的尺寸，不需要定制特殊规格的螺丝，现场维护更换时可以直接取用常规标准件。从安装边界来看，这类法兰的轴向总长度控制在较小的尺寸范围内，不会过多占用变压器端盖外侧的安装空间，适合安装在空间紧凑的设备内置舱位中，法兰盘的外径也做了适配小型变压器端盖的尺寸设计，不会突出端盖外缘，避免和设备内部其他走线、构件发生干涉。中心轴孔的配合公差选用了过渡配合等级，既可以保证和转轴的连接紧密性，不会出现空载转动时的框量，也不会因为配合过紧导致装配时需要强行压入，损伤转轴表面或者法兰自身的结构。

　　在实际运行过程中，这类法兰需要承受调压过程中的扭转应力，因此结构上在轴孔和法兰盘的连接位置做了圆弧过渡处理，避免应力集中导致长期使用后出现根部断裂的问题，过渡圆弧的半径经过反复调校，既不会因为半径过大占用额外的安装空间，也能有效分散扭转时的应力集中点，提升构件的疲劳使用寿命。和常规的管道连接法兰不同，这类用于变压器的连接法兰不需要承受流体压力，因此没有设置密封槽结构，所有的结构设计都围绕连接定位、扭矩传递、装配便捷性三个核心点展开，没有多余的工艺结构，整体加工难度低，采用常规的车削、钻孔工艺即可完成批量加工，生产成本可控，适合规模化配套使用。在装配逻辑上，法兰和转轴的配合位置没有设置额外的键槽，依靠紧固件的顶紧力和配合面的摩擦力即可传递调压时的扭矩，因为调压过程中的转速极低、扭矩较小，这种连接方式完全可以满足使用需求，同时省去了键槽加工工序，也降低了转轴的加工精度要求，进一步压缩整体的配套成本。法兰的外露端面做了平整处理，和外部调节构件对接时可以保证端面完全贴合，不会出现倾斜导致的调节手感卡顿问题，端面的粗糙度控制在合理范围内，既不会因为过于粗糙导致贴合面有间隙，也不会因为加工精度过高带来不必要的成本上升。

　　在设备维护场景中，这类法兰的拆卸也十分便捷，只需要松开三个紧固螺丝和轴孔的顶丝，即可将法兰从转轴上取下，不需要借助专用的拉马工具，日常检修更换调压构件时可以大幅缩短维护时间，降低设备停机时长。针对不同规格的小型电源变压器，这类法兰的尺寸可以做等比例缩放适配，但核心的结构逻辑保持一致，即通过中心凸台实现快速定位、对称孔位实现稳定连接、圆弧过渡提升结构强度，在满足使用性能的前提下尽可能简化结构，减少加工工序和装配难度，这也是这类精简设计法兰在小型电源变压器配套中被广泛应用的核心原因。
