便携可折叠户外野餐烧烤架结构设计

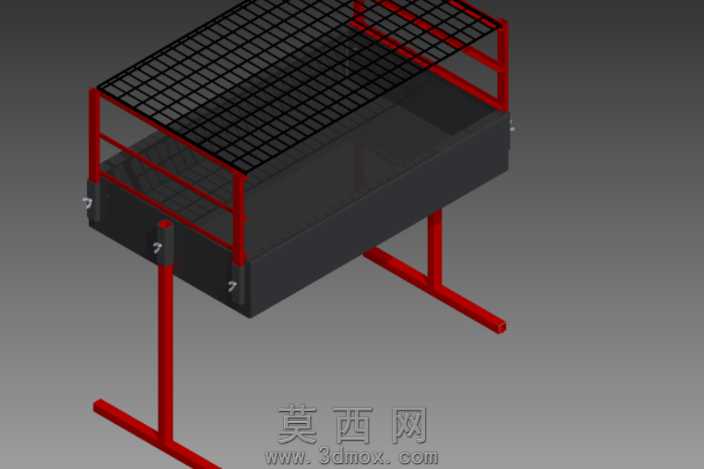

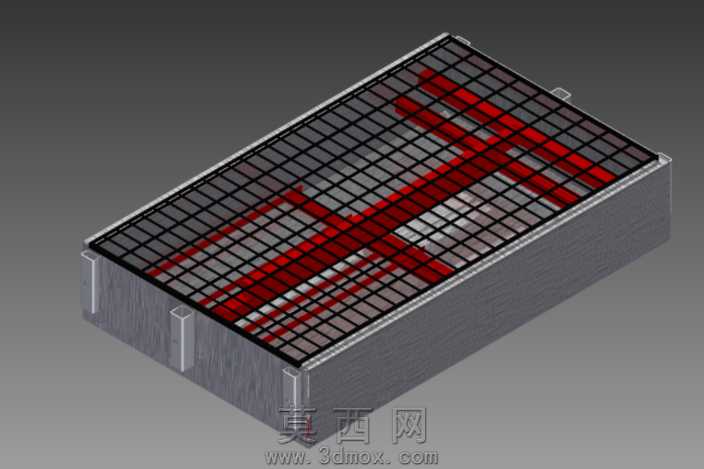

本作品为面向户外野餐场景设计的可折叠烧烤架三维模型，采用Autodesk Inventor完成全参数化建模与结构验证，整体建模过程遵循实际钣金加工与管材弯折工艺逻辑，确保模型可直接对接生产开模环节。模型主体分为支撑框架、炭槽承托结构、烤网放置层三大核心模块，支撑腿采用圆管弯折成型的对称折叠结构，通过铰接点位的限位设计实现展开状态的承重稳定性，折叠后可将支撑腿完全收合至炭槽下方，大幅缩小收纳体积，适配户外出行的便携装载需求。材质分配阶段，支撑框架与烤网边缘防护栏赋予红色耐高温喷塑金属材质，模拟户外五金制品的常用表面处理效果，炭槽主体赋予哑光黑色耐高温冷轧钢板材质，还原炭烤区域的耐热部件质感，上层烤网采用细金属丝网格建模，赋予镀铬金属材质，还原烧烤网的通透网格结构与金属光泽，渲染阶段采用柔和的环境漫反射光源，清晰呈现各部件的衔接缝隙、弯折圆角与材质肌理，同时通过半透明剖面预览功能展示折叠状态下各部件的收纳避让关系，避免结构干涉问题。设计思路上充分考虑户外使用的实际痛点，整体无零散易丢失配件，展开与收合操作无需额外工具，铰接位置预留了足够的装配间隙，适配实际生产中的公差要求，炭槽深度经过合理测算，既保证木炭燃烧的通风空间，又避免炭灰溢出污染周边环境，上层烤网的网格间距经过优化，既能承托小型食材避免掉落，又保证炭火热量的有效传递，支撑腿的展开角度经过力学模拟验证，在放置满食材与木炭的状态下可保持稳定不侧翻，边缘位置均做了圆角钝化处理，避免使用过程中划伤使用者。模型完整还原了所有部件的连接关系，包含折叠状态与展开状态的结构验证，可用于户外用品的结构优化、产品展示以及生产加工参考。
