雅马哈TRX850摩托车专用座锁结构设计

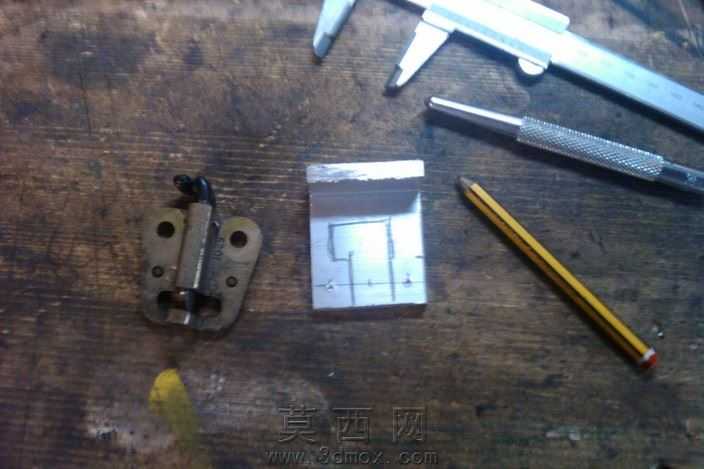

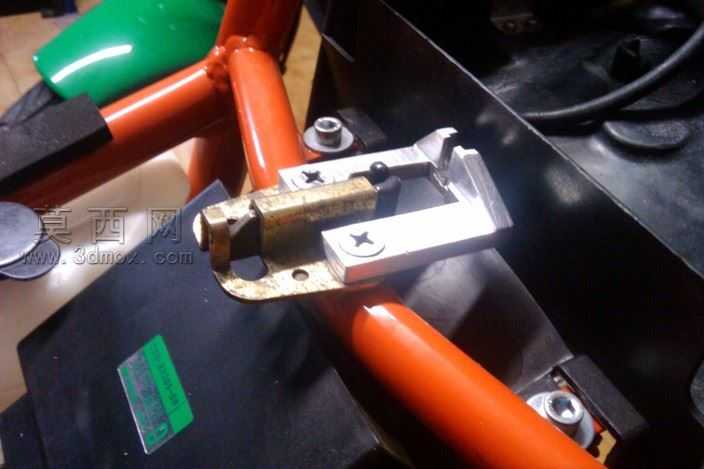

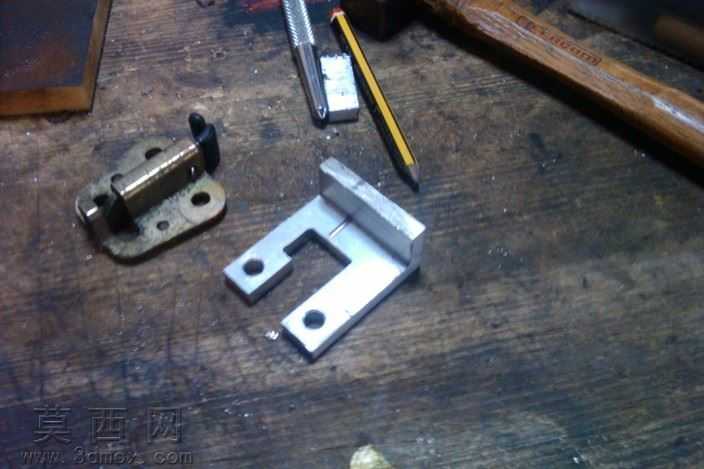

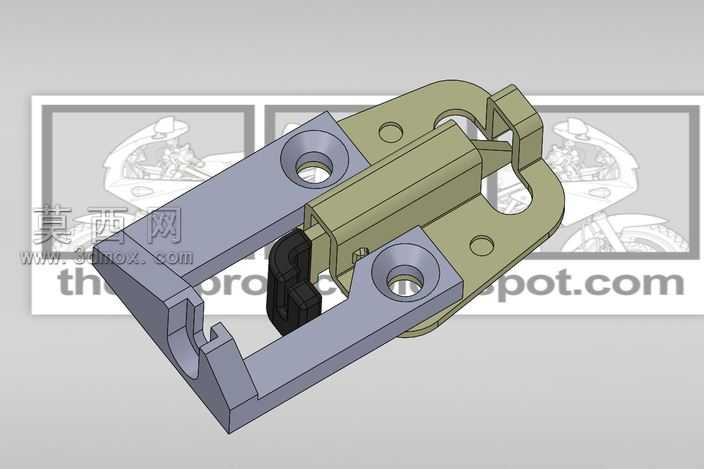

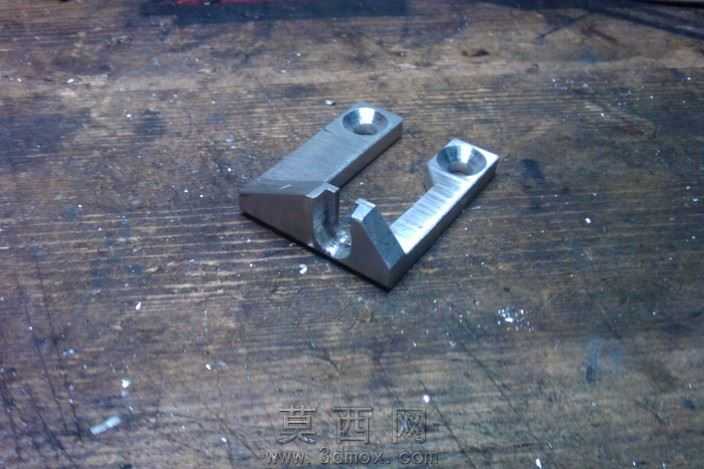

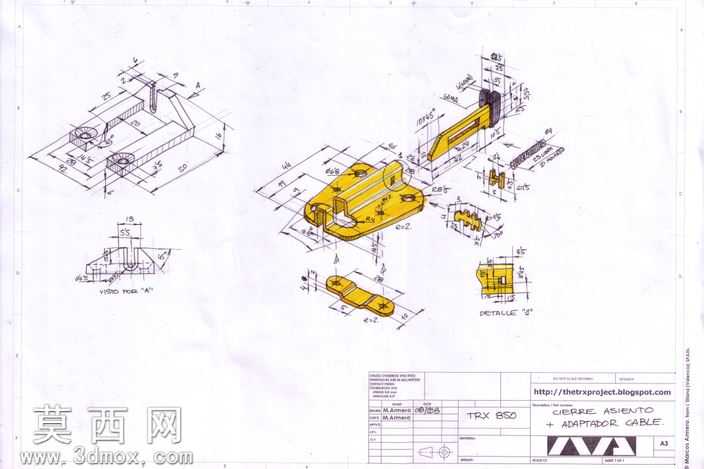

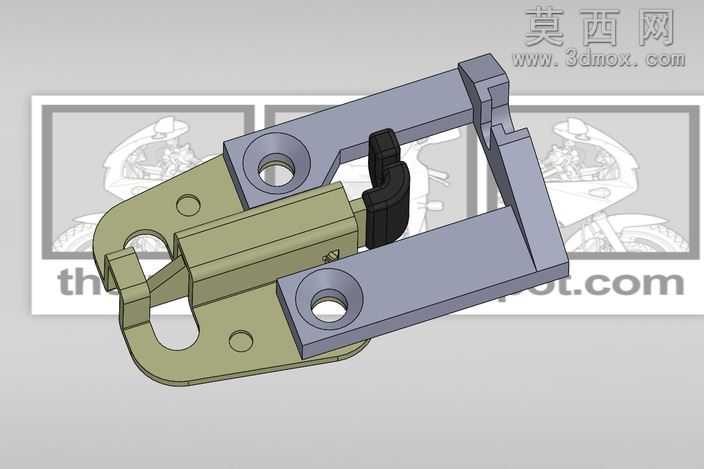

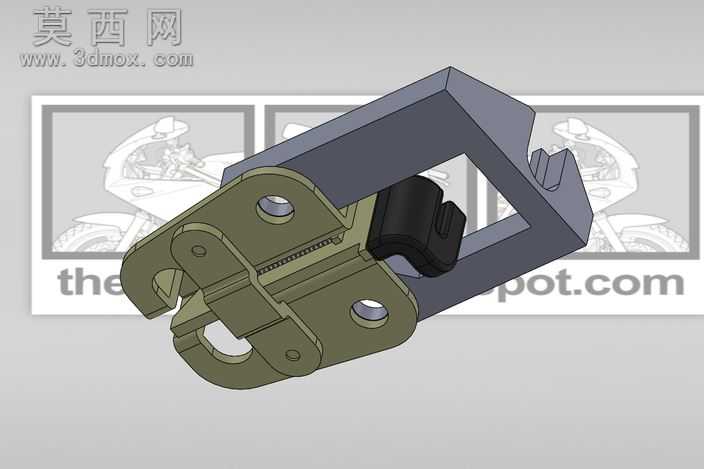

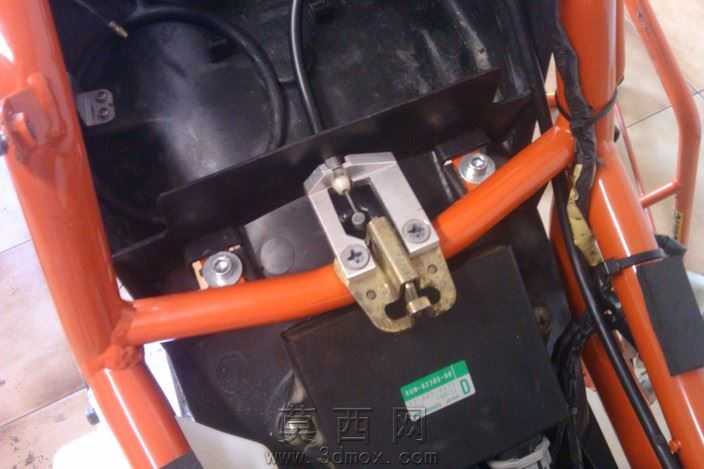

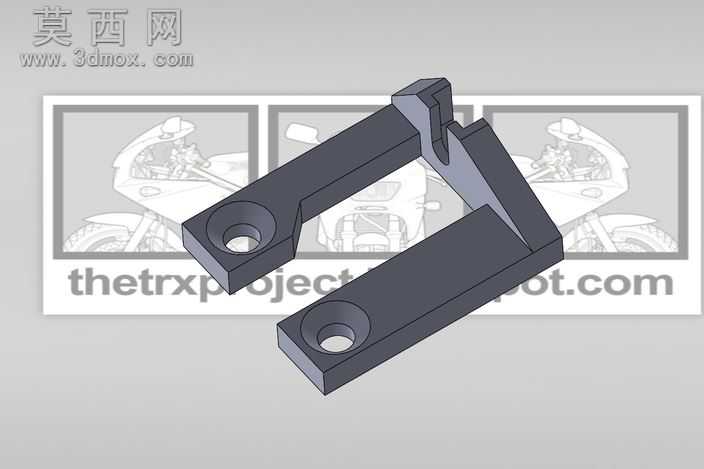

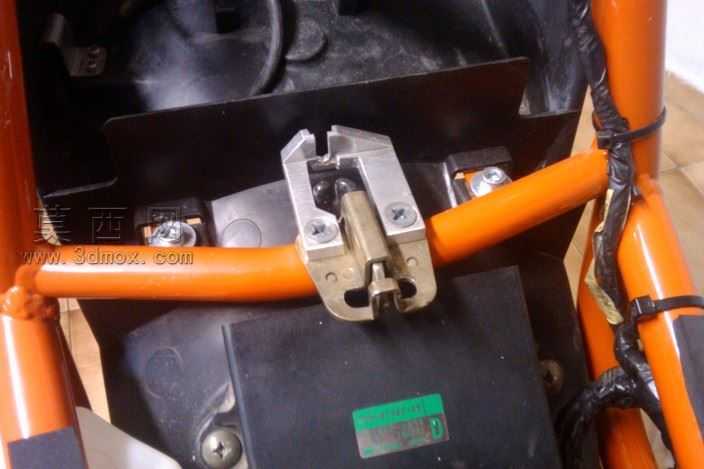

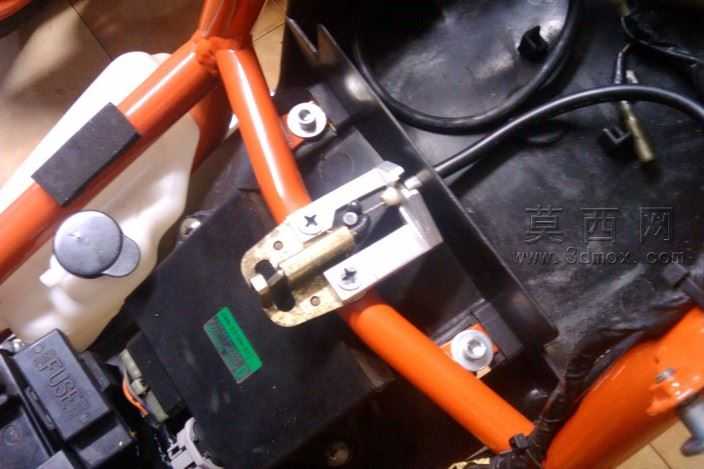

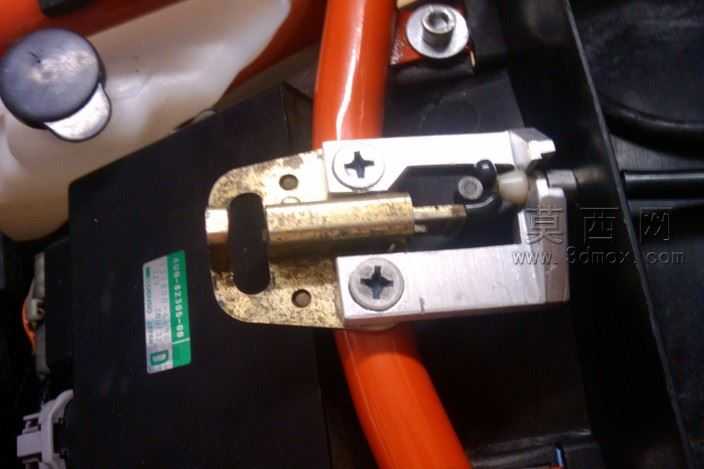

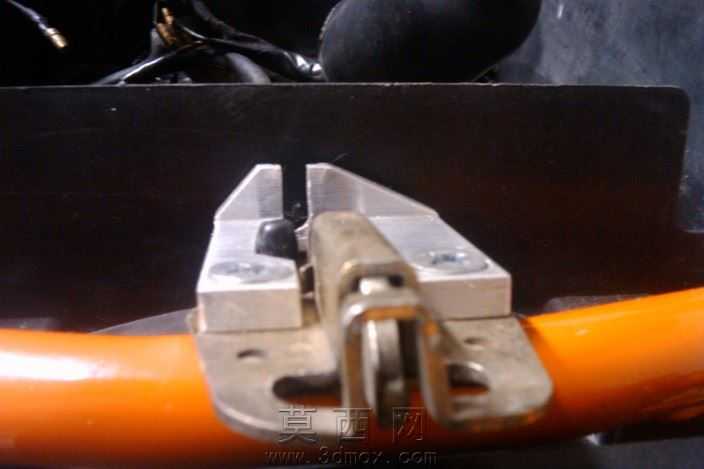

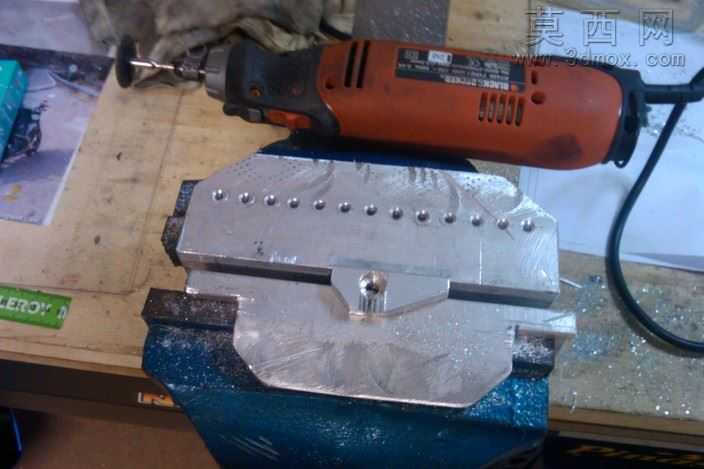

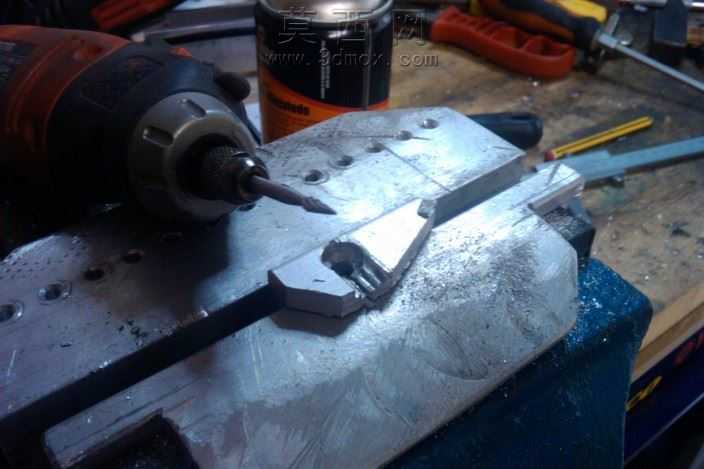

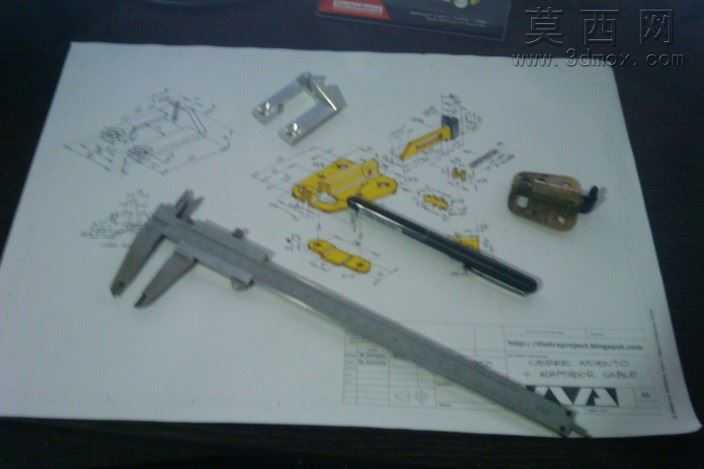

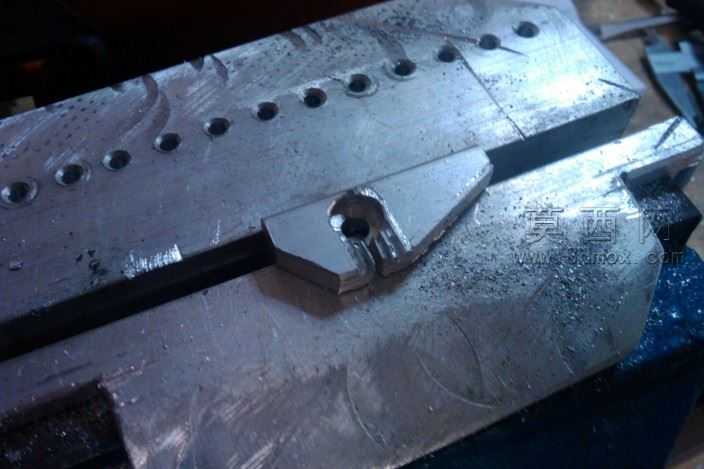

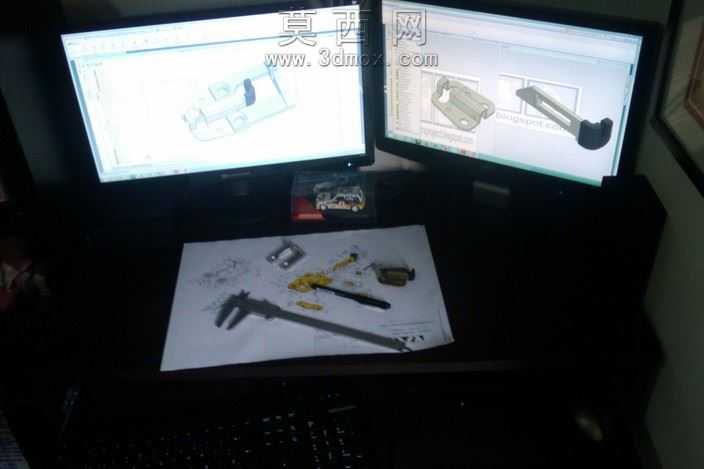

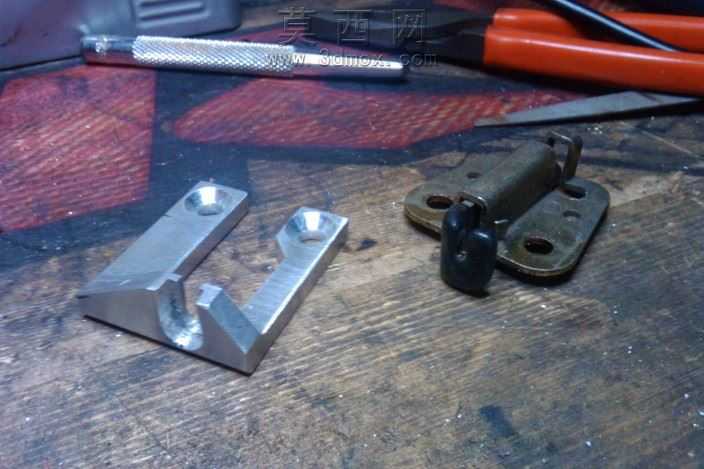

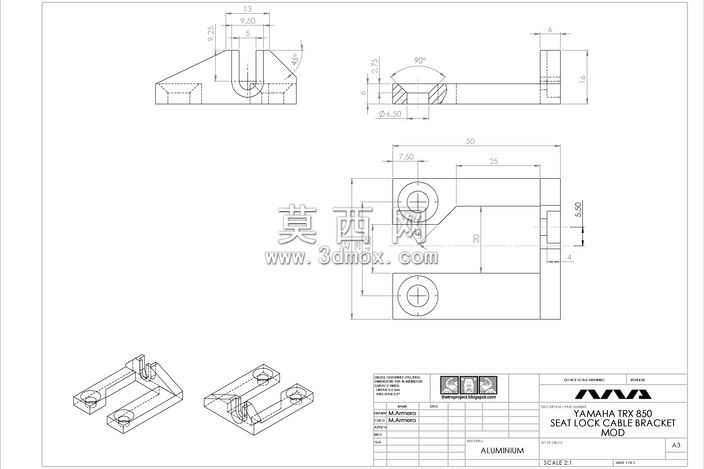

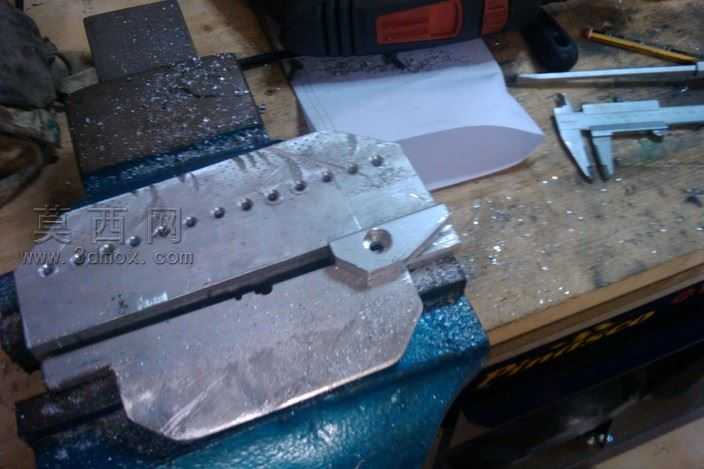

本作品为适配雅马哈TRX850车型的座椅锁止机构三维建模成果，建模过程围绕实车改装的实际需求展开，完整还原了座锁的装配逻辑与功能结构。建模阶段首先梳理座锁与摩托车车架、座椅底座的装配配合关系，确定锁体的安装孔位间距、锁舌伸缩行程、卡扣咬合深度等核心参数，通过草图绘制勾勒锁体基座、活动锁舌、复位卡扣、固定压片的轮廓线，依次完成拉伸、切除、倒角、阵列等特征操作，精准还原各部件的衔接结构。材质分配阶段针对不同部件的使用特性做区分处理：锁体基座采用锌合金材质参数，调整金属粗糙度与哑光金属质感，还原压铸五金件的表面肌理；活动锁舌设置为高强度工程塑料材质，添加细微的磨砂颗粒质感，匹配实车锁舌的耐磨塑料属性；固定压片采用冷轧钢材质参数，添加轻微的镀锌层反光效果，还原金属冲压件的表面特征。渲染阶段采用工作室柔和布光方案，通过主光源勾勒锁体的结构轮廓，辅助光源补全安装孔位、锁舌咬合缝隙处的暗部细节，添加柔和的环境反射效果，清晰展现各部件的装配关系与材质差异。结构设计上充分考虑实车使用场景：锁体基座设置两个同轴安装孔，可直接通过螺栓固定在车架预设安装位，锁舌采用卡扣式伸缩结构，解锁时通过拉线带动锁舌回缩释放座椅卡扣，锁止时复位弹簧推动锁舌伸出卡入座椅底座的卡槽，实现座椅的稳定锁止；侧边设置的导向槽可约束锁舌的运动轨迹，避免长期使用出现锁舌偏移卡滞的问题，整体结构紧凑，安装位完全匹配TRX850车型的原有安装点位，无需额外打孔改装即可替换原有损坏的座锁部件，兼顾了结构可靠性与改装便捷性，可直接用于3D打印制作替换配件，也可作为摩托车锁具设计的参考案例。
