62mmM2A1弹药箱密封橡胶垫片三维设计

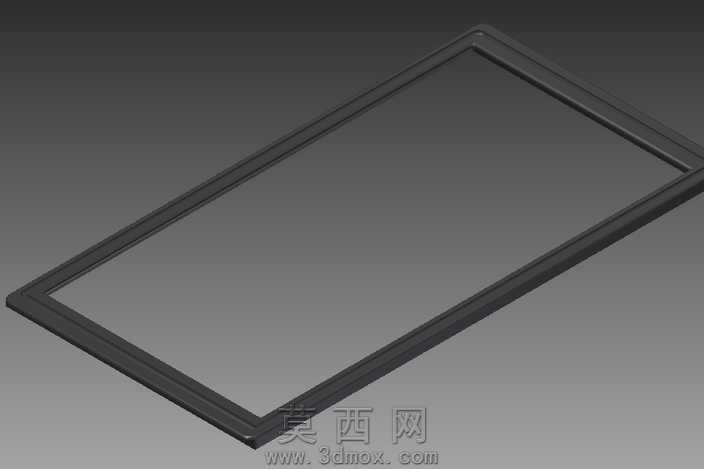

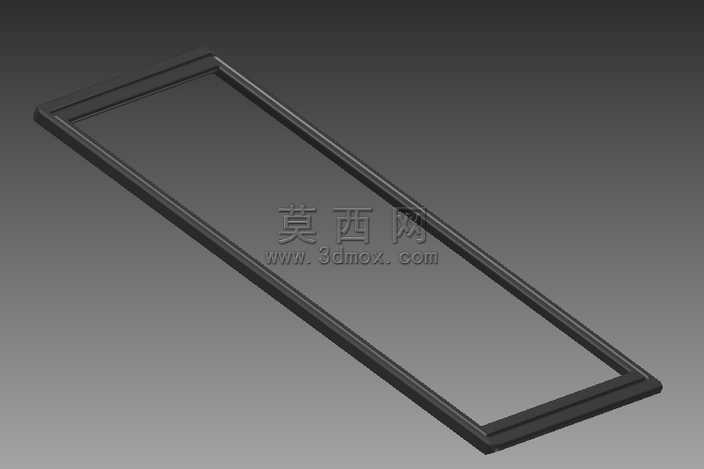

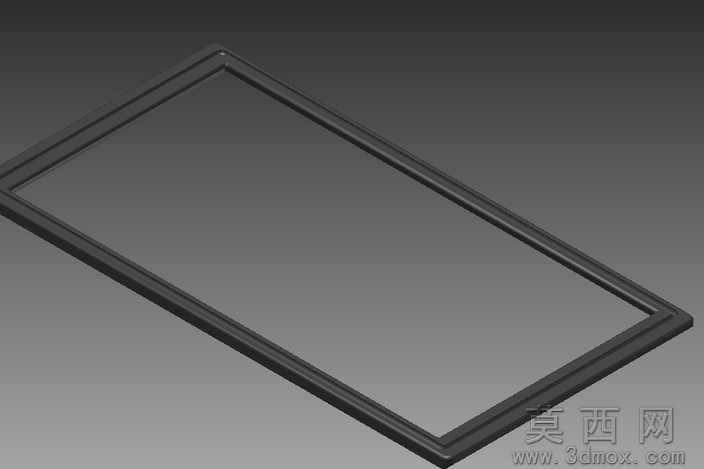

本作品为适配62mmM2A1弹药箱的密封垫片三维建模成果，建模阶段优先匹配弹药箱箱口的实际装配尺寸，先通过基准平面绘制垫片的外轮廓矩形路径，精准匹配弹药箱开口的外沿长宽参数，再向内偏移绘制内轮廓路径，严格控制内外轮廓的间距尺寸，保证垫片的密封边宽度均匀一致，能够完全覆盖弹药箱箱口的密封贴合面。建模过程中对垫片的边角位置做了适配弹药箱箱体圆角的过渡处理，避免安装时出现边角翘起、贴合不严的问题，同时在垫片的截面结构上做了微凸的密封筋设计，模拟实际橡胶垫片受压后的密封形变逻辑，提升装配后的密封可靠性。材质渲染阶段选用耐老化丁腈橡胶的材质参数，调整材质的漫反射颜色为哑光深黑色，添加细微的橡胶表面颗粒质感，设置合适的粗糙度参数还原橡胶制品的哑光视觉效果，避免过度反光造成的材质失真。结构设计上充分考虑弹药箱的使用场景，垫片整体为一体式框型结构，无拼接断点，能够在弹药箱扣合后形成完整的密封环，隔绝外界水汽、粉尘进入箱体内部，保护内部存储的弹药不受潮、不被杂质污染。建模时严格控制垫片的厚度参数，匹配弹药箱箱盖与箱体之间的预留密封间隙，既不会因垫片过厚导致箱盖无法正常扣紧锁止，也不会因垫片过薄导致密封压力不足出现渗漏问题。渲染阶段采用中性灰色渐变背景，搭配柔和的侧上方打光，清晰展现垫片的整体轮廓、边角过渡细节与截面结构特征，能够直观呈现垫片的装配适配形态，为该密封配件的生产加工、装配验证提供精准的三维数字模型参考，可直接用于后续的尺寸校验、密封性能模拟以及开模生产的参数参考。
