轻量化蜂窝结构通用电气安装支架

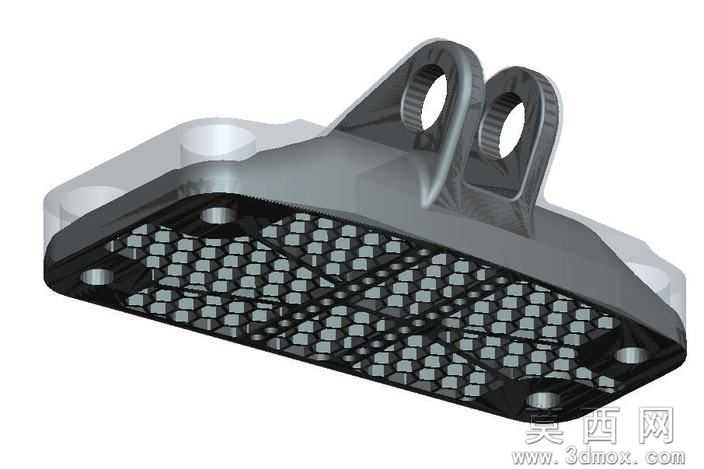

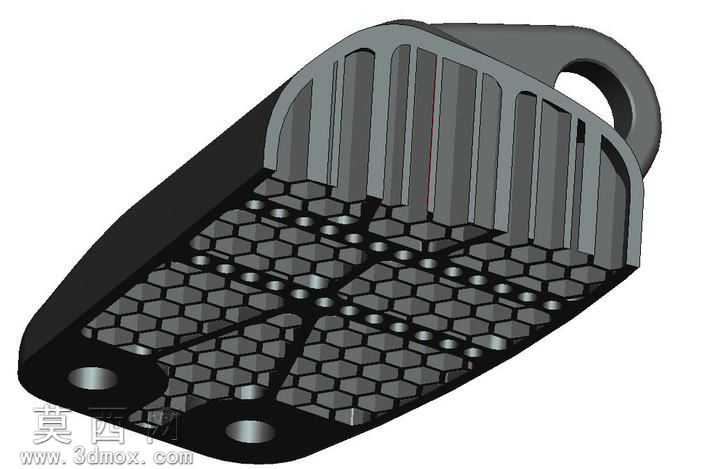

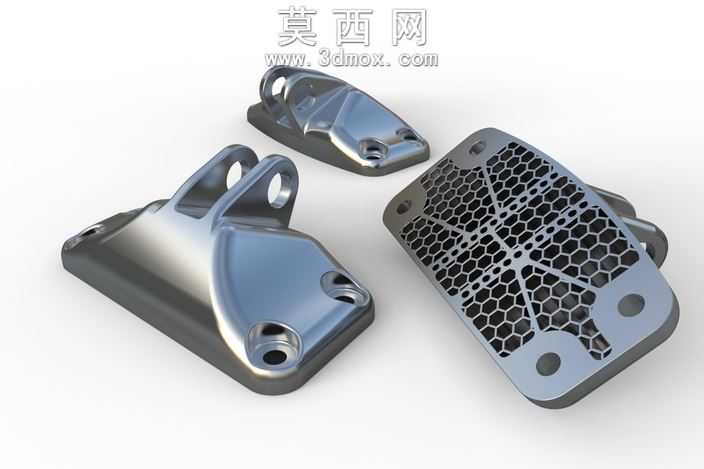

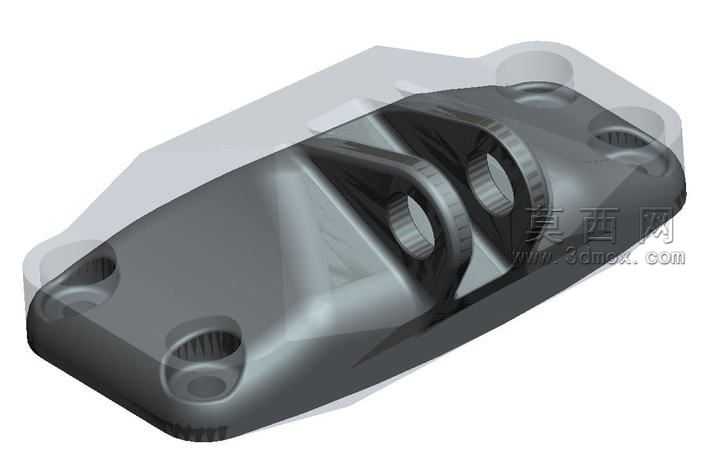

本作品为经过迭代优化的安装支架三维设计方案，是在初代支架设计基础上完成的升级版本，整体建模过程严格遵循原部件的安装包络尺寸要求，确保优化后的支架可以完全适配原有安装空间，无需对配套装配结构做任何调整即可完成替换安装。建模阶段首先完成支架主体的曲面构建，上表面采用顺滑的蒙皮造型处理，下部设计有加强筋结构来保障基础承重能力，同时在主体内部引入六边形蜂窝填充结构作为核心减重设计，建模过程中对蜂窝填充的壁厚参数做了反复校验，确保填充结构完全满足最小壁厚的工艺要求，兼顾结构强度与轻量化目标。材质渲染阶段采用金属质感材质，还原金属支架的哑光金属光泽与表面细腻的磨砂质感，清晰呈现支架的安装孔位、铰接耳位等细节结构，蜂窝填充区域的镂空结构也通过渲染做了清晰展示，直观呈现内部填充的排布逻辑。结构设计上，支架保留了原有的安装定位孔、铰接连接耳等功能结构，安装孔位做了沉头处理，适配对应规格的紧固件安装，铰接耳的孔位同轴度经过建模校验，保障铰接转动的顺畅性；下部的蜂窝填充结构采用仿生六边形排布，在减轻整体重量的同时，通过六边形结构的力学特性分散承重载荷，避免应力集中问题，经参数核算，优化后的支架材料体积仅为原部件的46%，实现了54%的材料减重，同时结构强度相较原部件有明显提升，兼顾了减重与承重的双重需求。设计思路围绕工业部件的轻量化升级需求展开，在不改变原有安装适配性的前提下，通过结构优化实现降本增效的目标，既可以满足通用电气场景下的安装固定需求，也为同类型承重支架的轻量化设计提供了可参考的优化方向，模型的结构细节完整，参数设置符合实际加工工艺要求，可直接用于后续的仿真验证、加工生产等环节。
