可调式手动螺旋夹紧工装结构设计

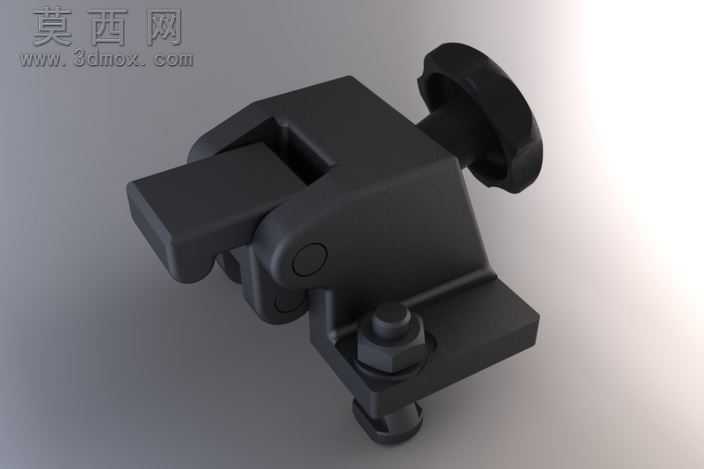

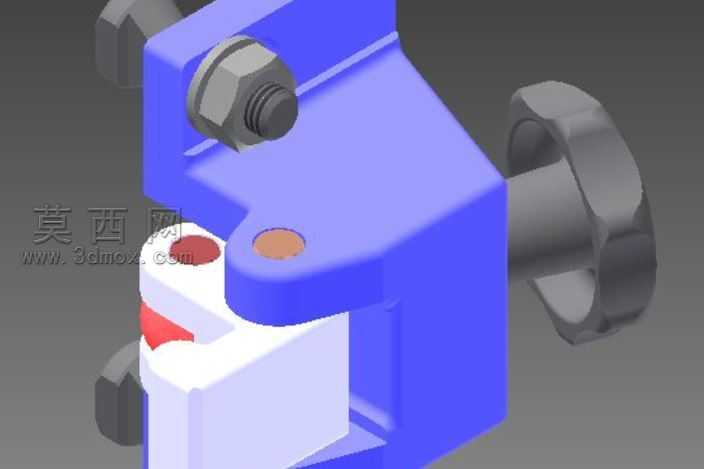

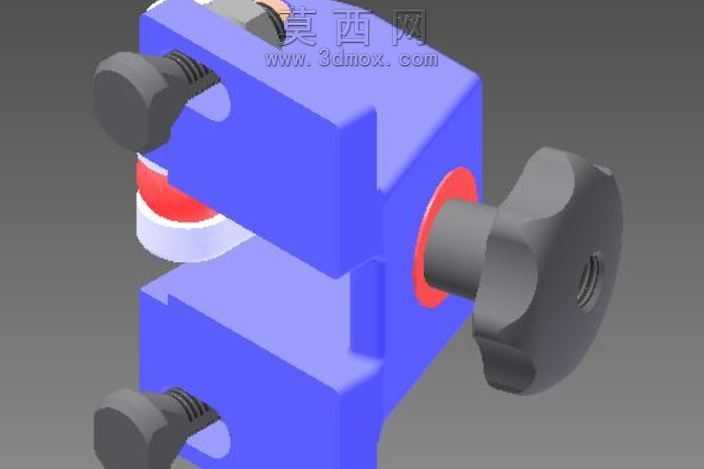

本作品为手动螺旋式夹紧工装，整体采用三维参数化建模完成，建模过程中严格遵循机械工装的设计规范，对各部件的装配关系、配合公差进行了合理的参数化定义，确保模型可直接用于后续的工程图导出与结构验证。模型主体基座采用块式规整结构设计，为整个夹紧机构提供稳定的支撑基础，基座上开设的三处螺旋安装位分别对应不同方向的夹紧调节需求，可实现对异形工件的多方位抵紧固定，避免工件在加工或检测过程中出现位移偏移。夹紧操作部件采用星形滚花旋钮设计，建模时对旋钮表面的防滑纹理、端部的内螺纹连接结构进行了精细化还原，旋钮与夹紧螺杆之间采用同轴配合设计，转动旋钮时可带动螺杆沿轴向进给，实现夹紧行程的精准调节，旋钮与基座接触位置设置了红色耐磨垫片，既可以减少旋钮转动时对基座表面的磨损，也能在视觉上清晰区分功能部件，提升操作的辨识度。被夹紧工件的放置区域采用开口式槽位设计，槽位边缘做了圆角过渡处理，避免工件装夹时出现磕碰划伤，槽位的尺寸预留了足够的装夹余量，可适配一定尺寸范围内的不同工件。材质渲染方面，基座部分采用哑光蓝色工程塑料质感材质，模拟工装常用的高强度树脂或表面喷塑金属材质，旋钮部分采用深灰色哑光硬质塑料与金属结合的质感，红色垫片采用高饱和度的耐磨橡胶材质，通过不同材质的质感区分，清晰呈现各部件的功能属性与装配层次。设计思路上，该工装优先考虑手动操作的便捷性与夹紧的可靠性，摒弃了复杂的气动、液压驱动结构，采用纯机械螺旋传动的方式，无需额外动力源即可完成装夹操作，整体结构紧凑、零部件数量少，便于加工制造与日常维护，多旋钮的布局设计可实现单点或多点组合夹紧，能够满足小批量加工、工件检测、临时固定等多种场景下的装夹需求，建模过程中对所有活动部件的运动行程进行了干涉检查，确保旋钮转动、螺杆进给过程中无部件碰撞，装配关系完全符合实际机械结构的运动逻辑。
