帆船用Ronstan滑轮索具块结构设计

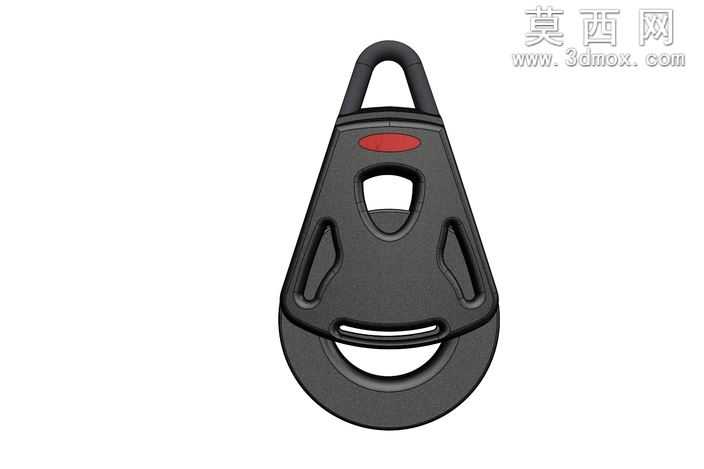

本模型为帆船甲板配套使用的Ronstan款索具滑轮块，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循帆船索具的实际使用工况与尺寸规范，对滑轮块的各个组成部件进行独立建模后完成总装配，完整还原了产品的真实结构特征。模型主体结构分为顶部挂接环、主体支架、内置滑轮、自锁卡扣四个核心部分，顶部挂接环采用双弧面镂空设计，既保证了与甲板挂点、绳索的连接适配性，又通过镂空结构降低了整体自重，适配帆船航行时的轻量化需求；主体支架采用流线型三角轮廓，边缘做了大圆角过渡处理，避免使用过程中绳索被棱角磨损，同时提升了整体结构的抗冲击强度，支架侧面开设的镂空减重孔经过受力仿真验证，在保证结构刚性的前提下最大程度减少材料用量。内置滑轮部分采用圆弧导槽设计，导槽弧度与常用帆船绳索直径匹配，能够保证绳索滑动顺畅无卡滞，降低绳索滑动过程中的摩擦损耗；底部自锁卡扣采用弹性卡接结构，能够快速实现绳索的装入与锁止，无需额外工具即可完成索具的快速拆装，适配帆船航行时的快速操作需求。材质渲染阶段，主体支架与滑轮部分采用高强度玻纤增强尼龙材质表现，通过调整材质的粗糙度、反光度参数还原工程塑料哑光磨砂的真实质感，顶部挂接环与卡扣活动部件采用金属材质渲染，表现出金属部件的耐磨特性，表面的红色标识块采用高饱和度哑光红材质，还原产品的品牌标识细节。渲染场景采用简洁的浅灰色渐变背景，搭配柔和的影棚布光，通过主光、辅光、轮廓光的多光源组合，清晰展现模型的轮廓结构与材质细节，阴影部分做了柔化处理，避免生硬阴影遮挡产品结构特征。设计过程中充分考虑了索具块的实际使用场景，针对海上高盐高湿的使用环境，所有部件的连接缝隙都做了密封适配设计，避免海水进入部件缝隙造成腐蚀，整体结构无突出尖锐部件，保证船员操作时的安全性，单个部件的建模精度达到生产级要求，可直接用于3D打印验证、产品开模参考以及帆船甲板布局的装配模拟。
