数控设备XZ双轴运动执行机构设计

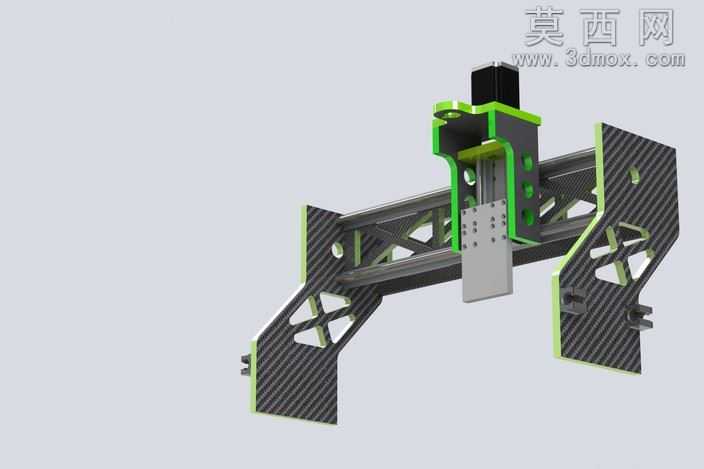

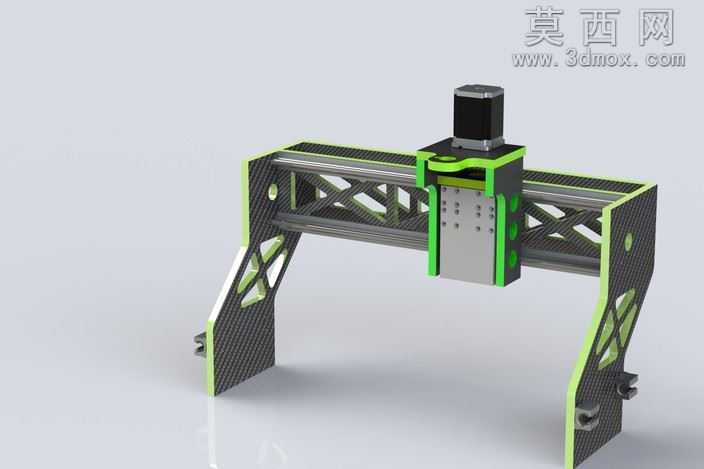

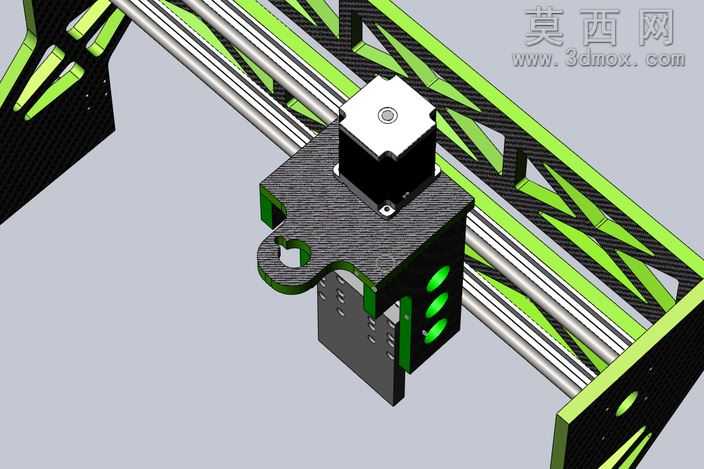

本作品为数控加工设备的X轴与Z轴集成运动执行机构，采用三维建模软件完成全参数化设计，建模过程中严格遵循机械设计公差规范，对每一处装配连接位预留合理的配合间隙，确保后续实际加工装配的可行性。模型整体采用龙门式跨装布局，两侧支撑腿采用镂空桁架式结构设计，在保证整体结构刚性的前提下大幅降低构件自重，减少运动过程中的惯性负载，支撑腿与横梁连接位置做了加厚加强处理，避免高速运动时产生结构形变影响加工精度。横梁部分采用工业铝型材搭配内嵌加强筋的设计，为X轴直线运动提供稳定的导向基准，X轴滑动座通过线性导轨与横梁连接，滑动座上集成Z轴垂直运动模组，Z轴模组顶部预留伺服电机安装位，可直接匹配标准伺服电机实现精准的进给驱动。材质渲染阶段，对结构支撑件赋予碳纤维纹理材质，突出轻量化高强度的设计特点，运动导向部件赋予金属磨砂质感，传动连接部位做亮面金属质感处理，不同功能部件通过材质差异做清晰区分，整体渲染效果层次分明，可直观呈现各部件的装配关系与功能定位。设计过程中重点考量了运动行程与结构刚性的平衡，X轴有效行程覆盖横梁中部的核心加工区域，Z轴垂直行程满足常规加工的进给深度需求，各轴的限位安装位、润滑管路预留位、传感器安装位均在建模时同步完成设计，无需后续二次改型即可直接用于实际机构的生产制作。整体结构兼顾了轻量化与高刚性需求，运动路径无干涉，装配逻辑清晰，可直接作为小型数控加工设备、数控雕刻设备的核心运动轴组件使用，也可作为自动化上下料设备的直线运动模组参考方案，模型的所有特征均为可编辑参数，使用者可根据自身的行程需求、负载需求快速调整对应尺寸参数，适配不同的设备应用场景。
