多工位同步加工专用工业设备结构设计

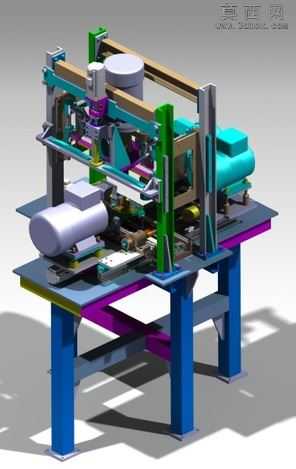

本模型为多工位同步加工专用工业设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计规范，对每一处装配结构进行干涉校验，确保各运动部件在运行过程中无位置冲突，整体装配逻辑符合实际工业设备的生产装配流程。模型在渲染阶段采用写实工业材质表现方案，设备支撑立柱采用哑光蓝色金属漆材质，还原重型工业设备机架的厚重质感；横向传动导轨采用银灰色磨砂金属材质，清晰表现导轨的加工面精度特征；各类执行机构根据功能差异分别赋予对应材质，动力端的卧式驱动单元采用哑光灰铸铁材质搭配银灰色端盖细节，传动横梁采用棕褐色工业铝型材材质表现型材的拼接结构，工作台面采用深灰色防滑钢板材质，边缘的防护结构采用亮紫色警示涂装，符合工业设备的安全配色规范。从结构设计来看，该设备采用四柱式支撑机架结构，四根重型立柱固定在底部方形工作台基座上，为上部的多组加工执行单元提供稳定的支撑基础，有效降低加工过程中的结构震动；上部横向布置多组平行传动导轨，可搭载多组加工执行头实现同步进给作业，满足多工序同步加工的功能需求；设备左侧布置卧式动力输入单元，通过传动机构将动力分配至各执行工位，右侧配套布置气动或液压辅助动力单元，为工位的夹紧、移位动作提供动力支持；各执行单元之间设置可调式定位结构，可根据加工工件的尺寸参数调整工位间距，适配不同规格工件的同步加工需求。设计思路围绕同步加工的核心功能展开，摒弃传统单工位加工的串行作业模式，通过多工位并行布局大幅提升加工效率，机架结构采用对称式设计保障整体受力均匀，各运动部件的行程参数经过反复校核，确保各工位的加工动作互不干扰，同时预留了足够的维护操作空间，方便后期对设备进行检修与部件更换，整体结构紧凑合理，功能分区清晰，完全满足工业场景下同步加工作业的实际使用需求。
