T型防滑握持式操作手柄结构设计

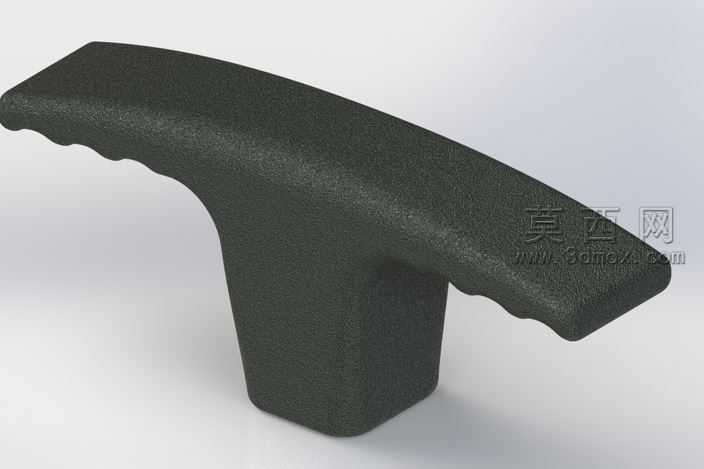

本作品为T型结构的操作握持手柄，整体采用SolidWorks完成全参数化三维建模，建模过程中以人机工程学握持需求为核心设计依据，首先绘制手柄横向握持段的中心引导曲线，通过多段样条曲线拟合出贴合手掌自然弯曲弧度的轮廓走向，保证握持时手掌与手柄表面的接触面积最大化，降低长时间操作的局部压强。建模阶段对横向握持段的下边缘做了连续的波浪形指槽结构设计，每一处指槽的弧度都匹配成年人手指自然弯曲的曲面形态，指槽边缘做了R0.8的圆角过渡处理，避免尖锐棱角造成的握持不适感，同时提升操作时的防滑性能，防止施力过程中手部打滑。手柄的竖向连接段采用上宽下窄的渐变棱柱结构，与横向握持段的衔接处做了大曲率的顺滑曲面过渡，避免应力集中问题，连接段的底部预留了标准的装配接口，可适配常见的阀杆、操作杆类连接件的安装尺寸，接口内部做了定位止口结构，保证装配后手柄无径向晃动。材质设计上模拟了玻纤增强尼龙的磨砂质感，通过调整材质的粗糙度参数、漫反射颜色与细微颗粒纹理，还原工业级塑胶手柄的真实表面效果，渲染阶段采用柔和的工作室漫射光源，从45度斜上方打光，清晰呈现手柄表面的磨砂质感与曲面过渡细节，同时在手柄下方添加柔和的接触阴影，增强模型的立体感与真实感。结构设计上充分考虑了注塑成型的工艺要求，所有外壁厚度保持均匀的2.5mm，所有转角位置都设置了合理的脱模斜度，避免出现倒扣结构，无需复杂的抽芯机构即可完成注塑生产，同时在握持段与连接段的衔接位置做了局部壁厚加强，提升手柄的抗扭、抗弯折性能，能够承受较大的操作力矩而不发生断裂。整体模型的曲面连续性达到G2级别，无破面、无重叠面、无几何错误，可直接用于工程出图、3D打印手板验证以及后续的注塑模具开发，适配各类需要手动操作的工业设备、工装夹具的操作部件使用需求，兼顾了使用舒适度、结构强度与生产工艺可行性。
