拱形顶钢结构停车棚车库设计方案

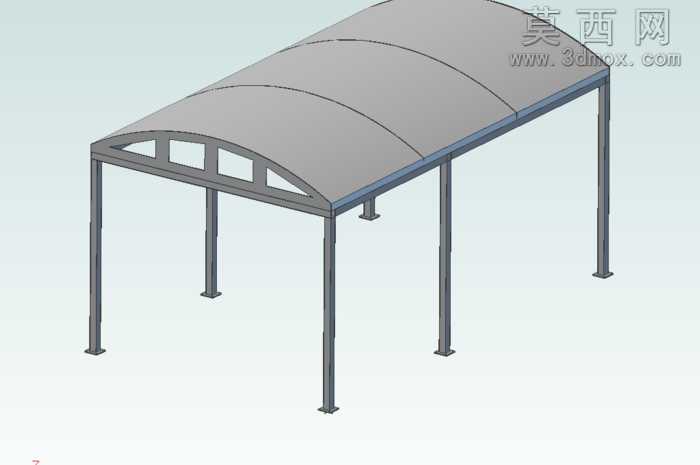

本作品为拱形顶钢结构停车棚三维模型，整体采用参数化建模思路完成，在三维建模过程中首先确立整体尺寸比例，以双车位停放空间为核心设计基准，确定棚体整体长宽高参数，保证停放空间充足无压抑感。建模阶段优先搭建支撑立柱结构，每根立柱采用等截面方钢型材建模，底部设计带安装孔的方形地脚板，用于后期与地面基础通过膨胀螺栓固定，立柱排布沿棚体长度方向均匀分布，在棚体两端及中部设置支撑点位，保证整体结构的承重稳定性。顶棚部分采用三段式拱形曲面设计，建模时通过样条曲线绘制拱形截面轮廓，再沿棚体长度方向拉伸生成曲面顶棚主体，顶棚边缘设置包边结构强化边缘强度，同时在顶棚与立柱连接的位置设计弧形三角支撑桁架，桁架上开设减重镂空孔，在不降低结构强度的前提下减少整体耗材用量，同时提升棚体侧面的视觉通透感。材质设置上，支撑钢结构部分统一赋予哑光深灰色金属材质，模拟真实碳钢型材经防锈喷涂后的表面质感，调整材质粗糙度参数避免出现过强的镜面反射，还原户外金属构件的真实视觉效果；顶棚部分赋予浅灰色半哑光硬质板材材质，模拟常用的彩钢顶棚或聚碳酸酯采光板的表面特性，材质反光度设置适中，既体现板材的硬质质感也不会出现过度反光。结构设计上充分考虑户外使用的受力特性，拱形顶棚的弧度经过合理优化，能够顺畅引导雨水向棚体两侧排放，避免顶棚积水增加结构荷载；立柱与顶棚的连接节点采用刚性连接建模，保证整体结构的抗风、抗震性能，所有构件的连接位置都做了过渡圆角处理，避免尖锐棱角带来的安全隐患。整体模型结构清晰，各部件建模精度匹配实际加工需求，可直接用于户外停车棚的方案展示、结构校核以及施工参考，建模过程中所有特征均保留参数化属性，可根据实际场地尺寸快速调整整体长宽、立柱高度以及顶棚弧度，适配不同的停放需求与场地条件。
