捻线机双线束端部结构三维设计

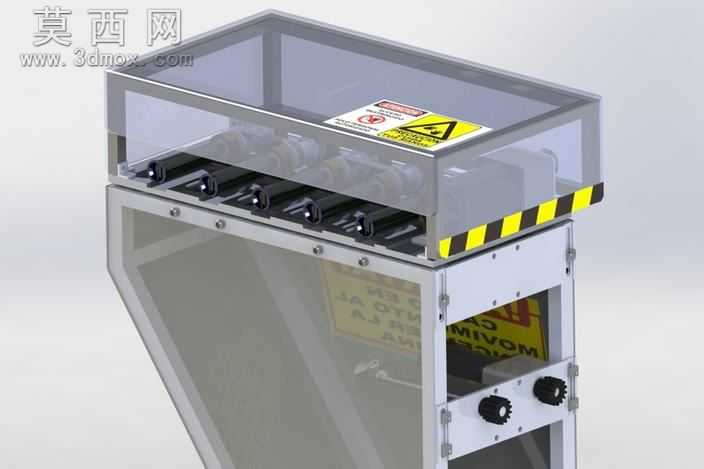

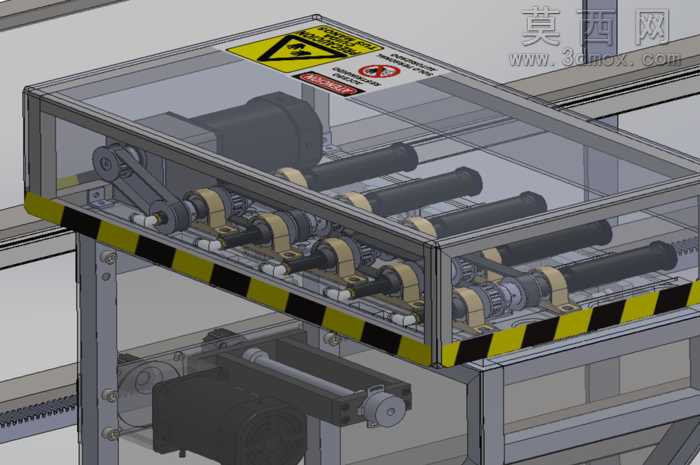

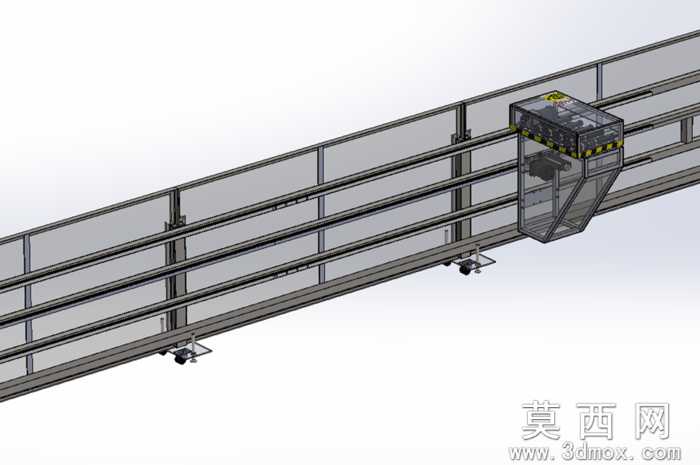

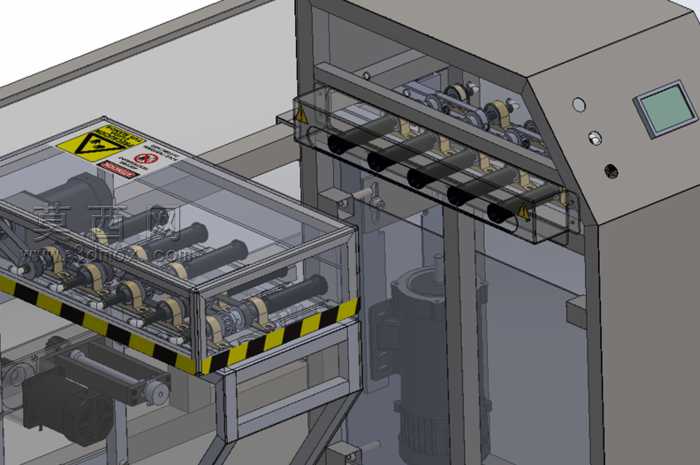

本模型针对捻线机双线束端部作业工位进行全参数化三维建模，整体采用自顶向下的设计思路完成整机结构搭建，首先根据捻线工序中线束收束、端部固定的工艺需求确定核心工位的布局尺寸，再逐步拆分各功能模块完成零件建模与装配约束。模型主体框架采用工业铝型材搭建，在三维建模过程中对铝型材的槽口、连接角件、安装孔位均做了精准还原，所有配合面均设置了符合实际装配公差的约束关系，可直接用于工程出图与生产指导。防护部分采用半透明聚碳酸酯护罩设计，建模时对护罩的折弯边、安装卡扣、警示标识张贴位做了细节刻画，护罩边缘设置黄黑相间的警示防撞条，通过材质渲染区分硬质塑料、金属型材、橡胶防撞条的不同质感，警示标识采用贴图方式还原真实工业设备的标识规范。核心传动与线束固定模组部分，对多组并行的线束固定滚轮、传动轴承座、驱动电机、同步带传动结构做了完整建模，每个滚轮的轴径、轴承安装位、线束导向槽尺寸均符合捻线作业的线束直径适配要求，电机安装座设置了可调节的张紧结构，建模时保留了调节腰型孔的细节，可直观展示传动张紧的调节逻辑。设备下部的移动模组采用齿轮齿条传动结构，对导轨滑块、齿轮安装座、驱动单元的装配关系做了完整约束，所有运动部件均未做过度简化，可直接用于运动仿真验证线束端部处理过程中的工位移动逻辑。材质设置上，金属结构件采用哑光喷塑钢材材质，传动部件采用光亮镀铬金属材质，防护件采用半透明磨砂塑料材质，橡胶部件采用哑光黑色橡胶材质，通过渲染参数调整还原真实工业设备的视觉质感，整体结构无干涉、无缺失零件，完整呈现了捻线机双线束端部处理工位的全部机械结构，可用于纺织设备的方案展示、结构优化与教学演示使用。
