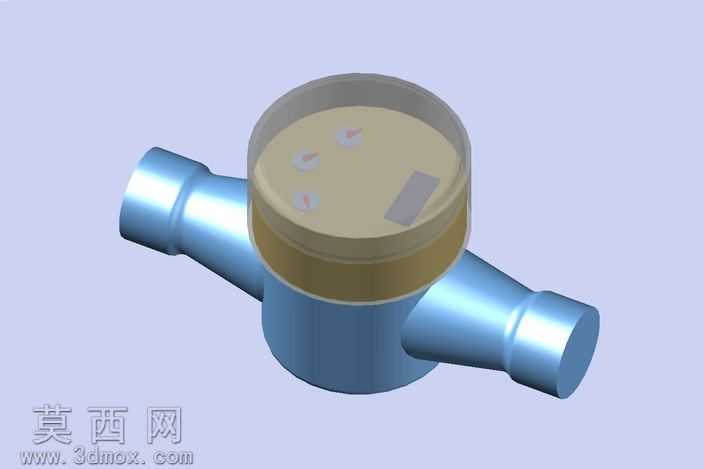

DN50规格冷水水表三维结构设计模型

本模型为DN50公称通径的旋翼式冷水水表三维设计成果，建模过程严格遵循民用供水计量仪表的通用结构规范，以参数化建模思路完成全部件的三维构建。首先从水表的核心功能结构出发，先完成中部计量腔体的主体建模，腔体采用圆柱型承压结构设计，建模时预留了两侧连接管道的接口定位基准，两侧外伸的管道连接端采用外螺纹适配结构，建模时精准还原了接口的锥度过渡特征，保证与供水管道对接的结构合理性。上部计量显示模块采用分层结构设计，最外层为透明防护表盖，建模时通过半透明材质参数设置还原PC材质表盖的通透质感，能够清晰展示内部的刻度盘与读数标识区域；表盖下方为米黄色的刻度盘基座，基座表面预留了三个指针安装位与一个数字读数窗口位，还原传统机械水表的读数显示布局；基座与下部腔体之间设置棕黄色的密封压圈结构，建模时还原了压圈的环形卡扣特征，保证上下结构装配的密封性。两侧的管道连接端采用金属蓝的材质渲染设置，模拟铜质镀镍处理的水表壳体金属质感，表面添加轻微的反光效果还原金属机加工后的表面质感，中部腔体与连接端做一体化的平滑过渡处理，避免结构应力集中的设计缺陷。建模过程中对各部件的装配关系做了精准约束，透明表盖与基座采用间隙配合约束，压圈与腔体采用过盈配合的定位约束，两侧接口与腔体的同轴度公差在建模时做了参数化控制，保证整体结构的装配合理性。渲染阶段采用淡蓝色纯色背景突出模型主体，光照采用45度斜向主光源搭配辅助补光，既展现金属壳体的光泽质感，也让透明表盖的通透层次得到清晰呈现，同时避免反光过强掩盖结构细节。整体设计围绕民用供水管道的冷水计量场景展开，结构完全匹配实际旋翼式水表的工作原理，下部腔体预留了旋翼叶轮的安装空间，上部显示模块的布局符合日常抄读的使用习惯，各部件的尺寸比例严格参照DN50规格水表的行业通用参数设置，可用于供水设备配套展示、管道系统装配模拟、计量产品结构教学等场景。
