自行车三轮车用双夹式管夹结构设计

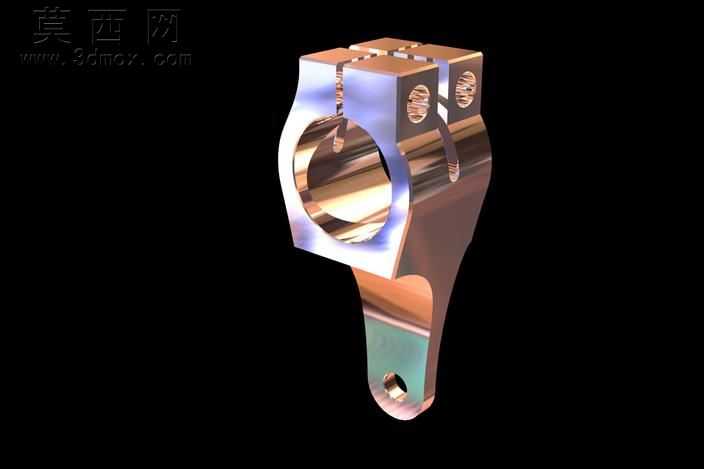

本作品为一款适配自行车、三轮车使用的双夹式管夹三维模型，整体建模过程依托三维设计软件完成，从结构草图绘制到实体特征生成全程遵循机械加工的工艺合理性原则，建模初期先梳理管夹的核心功能需求：既要实现对圆形管件的稳定抱紧夹持，又要通过上部双夹槽结构完成与其他杆件的连接固定，同时预留安装锁紧的操作空间。建模阶段首先绘制主体的回转基准轮廓，通过拉伸、切除特征生成主体的大直径夹持通孔，该孔内壁做了贴合圆管外径的圆弧过渡处理，保证夹持时的接触面积足够，避免应力集中损伤管件表面；上部的双夹槽结构采用对称式开槽设计，每个夹槽对应设置同轴的螺纹安装孔，用于穿入锁紧螺丝实现夹槽的收束抱紧，开槽处特意做了窄缝式的形变预留设计，保证螺丝锁紧时夹槽可以产生适度弹性形变，既能够牢牢箍住被连接件，又不会因为形变量过大导致夹体出现断裂风险。下部延伸出的连接臂采用渐变式的厚度过渡设计，从主体位置的厚壁逐渐收窄到末端的单孔安装位，末端的安装孔同样做了倒角处理，方便安装销轴或螺丝时快速对位。材质与渲染阶段，为了还原金属五金件的真实质感，赋予模型抛光金属材质，调整材质的反射率、粗糙度参数，模拟经过机加工后的金属表面光泽效果，同时在棱角边缘添加细微的倒角高光，还原真实机加工零件的边缘处理细节；渲染时采用黑色纯色背景突出零件本身，通过多角度打光展现金属表面的光影反射，清晰呈现各个结构的轮廓与细节，让观看者可以直观了解零件的外形特征。设计思路上，这款双夹管夹摒弃了传统单夹结构夹持力不足、容易出现偏转松动的问题，采用双夹槽对称布局，让夹持受力更加均匀，大直径主夹持孔负责固定主车架管件，上部两个小夹槽可以同时固定两根附属杆件，比如自行车的刹车线管、货架支撑杆或是三轮车的附属连接杆件，实现一个夹件完成多个点位的固定，减少整车装配时的零件数量，降低装配复杂度；整体结构没有冗余的设计，所有特征都服务于夹持固定的核心功能，壁厚设计兼顾了结构强度与轻量化需求，既保证使用过程中不会因为颠簸受力出现断裂变形，又不会因为过于厚重增加不必要的重量，适配自行车、三轮车这类对配件重量较为敏感的代步工具使用场景。
