四轴飞行器中心机架碳纤维机臂结构设计

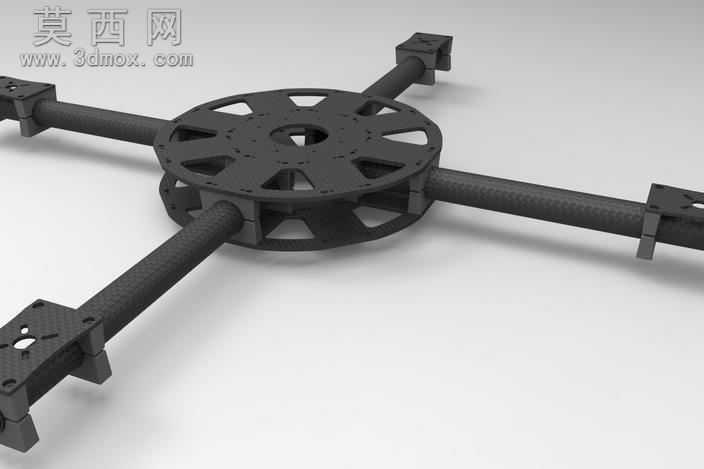

本作品为四轴飞行器的核心承载机架结构，采用三维参数化建模完成整体设计，建模过程中严格遵循航空级轻量化结构设计逻辑，对中心安装盘与机臂连接结构做了针对性的力学优化。首先在中心盘结构设计上，采用上下双层夹合式轮辐构型，盘面均匀开设多组异形镂空减重槽，在保证中心区域安装强度的前提下最大化削减非受力区域的材料冗余，中心预留的多层级安装孔位可适配主流飞控板、电调、电源模块的安装尺寸，盘体边缘设置的周向定位凸台与机臂安装位做了一体化限位设计，可避免机臂受飞行扭力作用发生偏转位移。机臂部分采用等直径碳纤维圆管构型，建模时精准匹配21.5毫米管径参数，可兼容12英寸规格螺旋桨的安装轴距要求，机臂与中心盘的连接端设计了快拆式夹合固定座，固定座上预留的螺丝孔位可实现机臂的快速拆装与轴距微调，机臂末端的电机安装座做了加厚加强处理，设置了多组标准电机安装孔位与走线槽，可适配主流无刷电机的安装需求，同时预留的桨座安装位可保证螺旋桨旋转平面与机臂保持标准垂直夹角。材质渲染阶段，中心盘与连接固定座采用哑光碳纤维增强尼龙材质表现，还原注塑成型零件的细腻磨砂质感，机臂部分采用斜纹碳纤维材质渲染，还原碳纤维管材的编织纹理与半光泽表面质感，整体渲染采用柔光无影布光方案，清晰呈现结构的衔接细节与镂空设计的通透感。设计过程中充分考虑四轴飞行器飞行时的受力特性，对中心盘的轮辐受力路径做了圆弧过渡处理，避免应力集中导致的结构断裂，机臂与中心盘的连接位置做了加长包夹设计，可分散机臂末端电机产生的振动载荷，提升整机飞行时的结构稳定性，整体结构在保证足够结构强度的前提下实现了极致轻量化，可满足多旋翼无人机长时间飞行的载重与结构可靠性要求。
