流线型四轴无人机机臂结构设计方案

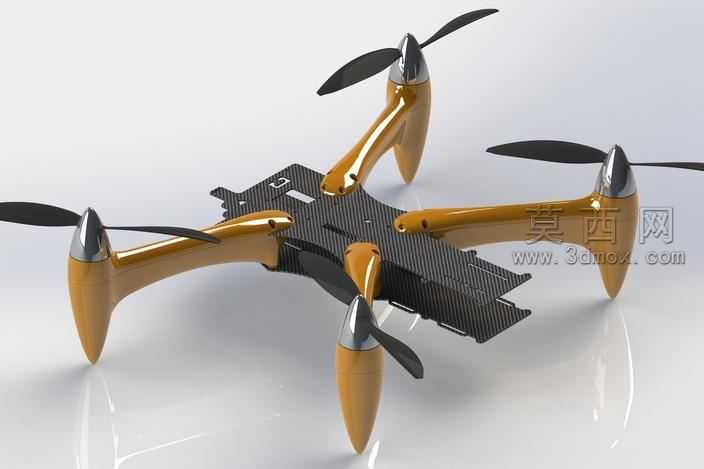

本作品为四轴飞行器的机臂专项设计方案，在三维建模阶段围绕结构刚度、空气动力学性能与轻量化目标展开全流程设计。建模过程中首先完成机臂主体的曲面构建，采用流畅的水滴型流线外轮廓，从机臂与中心机架的连接端向电机安装端逐步收窄，有效降低飞行过程中的空气阻力，同时通过曲面曲率的连续过渡，避免飞行过程中产生多余的紊流影响飞行稳定性。机臂与中心机架的连接部位做了贴合式结构设计，能够完美适配碳纤维纹理的中心安装板，保证连接位置的装配精度，减少装配间隙带来的结构松动风险。材质规划上，机臂主体计划采用聚碳酸酯材质通过模具注塑成型，在建模阶段就针对注塑工艺的脱模角度、壁厚均匀性做了专项优化，将整体结构拆分为两个可独立开模的部件，既降低模具加工难度，也能保证成型后部件的结构强度，在满足刚度要求的前提下尽可能削减壁厚，控制整机自重。电机安装端设计了适配电机底座的定位结构，保证螺旋桨安装后与机臂的同轴度，减少飞行过程中的震动传导。中心机架部分采用碳纤维板材的纹理质感做渲染表现，还原碳纤维材料的编织纹理与哑光质感，机臂部分则采用亮面烤漆的橙金色材质，搭配电机座的金属银质感与黑色螺旋桨，通过不同材质的质感对比清晰呈现各部件的结构层次。渲染阶段采用柔光摄影棚环境，通过柔和的反射效果突出机臂曲面的流畅线条，同时清晰展示机臂与中心板的连接结构、电机安装位的细节特征。设计过程中反复校核机臂的受力结构，保证在承受电机拉力、飞行冲击力的前提下，尽可能去除非必要的冗余结构，实现结构强度与轻量化的平衡，最终的机臂造型既满足气动性能要求，也具备流畅的视觉效果，适配小型航拍四轴飞行器的整机设计需求。
