剪式螺旋千斤顶三维结构设计作品

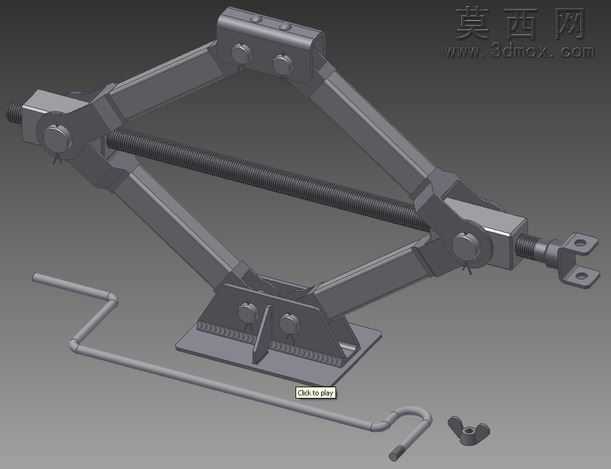

本作品为剪式螺旋千斤顶的完整三维设计成果，依托三维建模软件完成全参数化建模流程，整体建模过程严格遵循机械设计的尺寸规范与装配逻辑，完整还原了剪式千斤顶的全部组成构件。建模阶段首先完成各核心零件的独立绘制：包含上下支撑臂、铰接销轴、螺旋传动丝杆、驱动摇柄、顶部承托座、底部支撑脚等全部零部件，每个零件的建模均基于实际机械加工的尺寸基准，对铰接孔位、丝杆螺纹段、支撑臂的铰接配合面都做了精准的尺寸约束，确保各零件在装配环境下可实现无干涉的配合。装配过程采用自下而上的装配逻辑，通过同轴、重合、平行等装配约束完成整体组装，同时对螺旋丝杆与螺母块的螺旋配合、支撑臂的铰接转动副添加了对应的机械配合关系，可实现千斤顶顶升、回落动作的动态模拟，直观展示剪式结构的力传递路径。渲染阶段对不同零件赋予了贴合实际的材质属性：金属结构件赋予哑光钢材材质，还原冷轧钢构件的表面质感，对丝杆传动部位赋予略具金属光泽的机加工材质，摇柄的握持部位做了防滑纹理的材质处理，底部支撑脚添加了防滑橡胶材质，顶部承托座做了适配车辆底盘支撑的防滑齿面细节，整体渲染效果清晰区分不同功能部件，直观呈现产品的实际外观。设计过程中同步完成了运动校核与受力相关的计算验证，对剪式臂的受力角度、螺旋传动的顶升行程、各铰接点的受力情况做了对应分析，优化了支撑臂的截面尺寸，在保证结构强度的前提下控制整体重量，同时兼顾了材料的抗腐蚀性能，对不同材质的搭配兼容性做了考量，避免不同金属接触产生的电化学腐蚀问题。整体设计完整覆盖了从零件建模、装配验证、运动模拟到材质渲染的全流程，完整呈现了剪式螺旋千斤顶的结构原理与设计细节，可用于机械原理教学、结构参考以及相关产品的设计优化参考，完整还原了手动螺旋剪式千斤顶的工作逻辑与结构特征。
