拖车专用支撑起落千斤顶结构设计

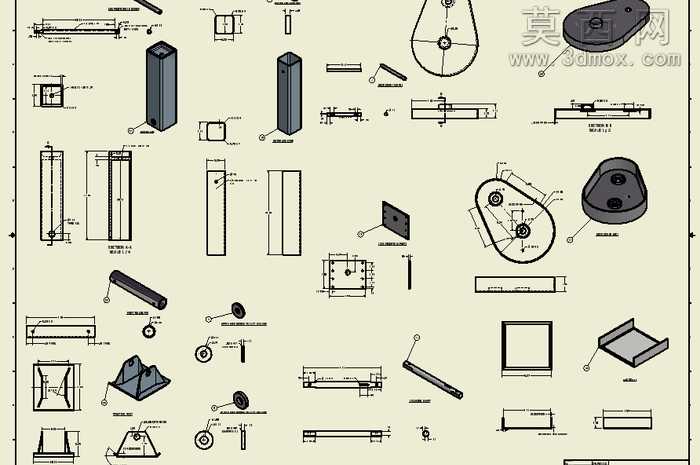

本作品为拖车配套使用的支撑千斤顶三维建模作品，建模过程中首先梳理拖车驻车场景下的实际支撑需求，明确千斤顶需要承担的静态载荷、高度调节范围、安装适配尺寸等核心参数，从结构合理性与实际使用场景出发完成整体方案搭建。建模阶段采用自底向上的建模逻辑，首先构建顶部与拖车底盘连接的铰接安装座，该部分设计有匹配拖车横梁的安装卡槽与铰接销轴孔，保证千斤顶在非工作状态下可以折叠收纳，工作状态下可以快速翻转至竖直支撑位置，安装座的接触面做了贴合拖车梁型的弧度适配，避免安装后出现应力集中的问题。主体支撑臂采用矩形截面的伸缩套筒结构，内外套筒之间设计有对应的限位卡槽与锁止结构，保证高度调节过程中可以逐级锁止，不会出现意外滑落的风险，套筒的壁厚经过受力校核，在满足轻量化要求的同时可以承受额定支撑载荷，不会出现受压变形的问题。底部支撑脚采用大接触面积的盘式结构，支撑面设计有防滑加强筋，在松软地面驻车时可以分散压强，避免支撑脚下陷，支撑脚与内套筒之间采用活动铰接设计，可以自动适配不平整的地面角度，保证支撑面完全贴合地面，提升支撑稳定性。建模过程中对所有活动部件做了运动干涉检查，验证折叠收纳、高度调节、角度自适应等动作的流畅性，不存在结构卡滞的问题；材质赋予阶段，主体金属部件赋予哑光合金钢材质，表面做了喷塑防锈的质感处理，铰接销轴等受力部件赋予调质钢的金属质感，支撑脚底部赋予防滑耐磨的橡胶材质，整体渲染效果贴近实际工业产品的真实外观。设计过程中充分考虑拖车起落架与驱动部件的约束因素，整体安装位置避开拖车行驶时的驱动机构、传动部件与转向结构，保证车辆行驶过程中千斤顶不会与周边部件发生剐蹭，工作状态下的支撑力可以直接传递至拖车底盘主梁，不会对附属部件造成额外载荷，整体结构兼顾了收纳便利性、支撑可靠性与安装适配性，可直接用于拖车配套部件的结构参考、改装设计与教学演示使用。
