双耳式三角法兰安装连接座结构设计

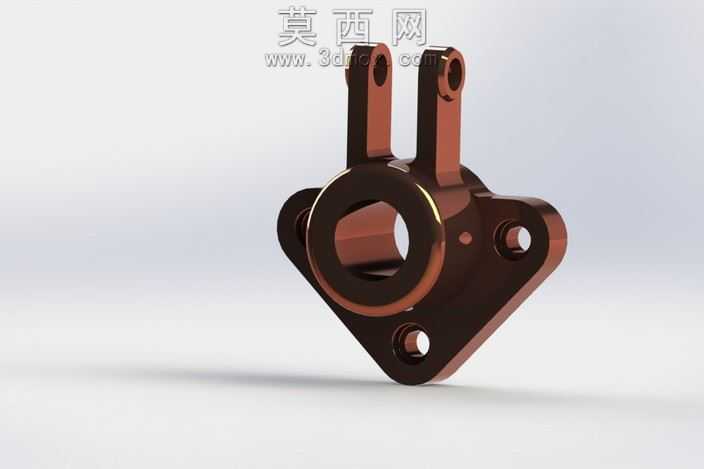

本作品为一款双耳式三角法兰安装连接座，采用SolidWorks完成全参数化三维建模，建模过程遵循机械零件设计的基准统一原则，首先以前视基准面为核心绘制主体法兰的三角形安装轮廓，通过拉伸凸台命令生成法兰基座的主体厚度，再以法兰端面为基准绘制中心轴孔的圆形轮廓，拉伸切除形成贯通的中心装配孔，保证轴孔与法兰安装面的垂直度公差符合通用机械装配要求。在双耳支架的建模环节，以上视基准面为对称基准，分别绘制两个带铰接孔的支耳轮廓，通过两侧对称拉伸生成支耳实体，再对支耳顶端进行同轴心的拉伸切除，形成用于铰接装配的销孔，两个支耳的销孔严格保证同轴度，避免后续铰接装配出现卡滞问题。法兰基座上的三个安装孔采用圆周阵列命令生成，以中心轴孔的轴线为阵列中心，均匀分布在三角形法兰的三个角位，每个安装孔均做沉头孔处理，适配内六角圆柱头螺钉的安装尺寸，保证螺钉安装后头部不突出法兰表面。模型完成实体建模后，在渲染环节赋予零件红铜金属材质，调整材质的粗糙度参数至0.12，添加环境反射效果模拟金属表面的细腻光泽，同时设置柔和的工作室光源，从斜上方45度角投射主光源，搭配底部补光弱化零件底部的阴影死区，清晰呈现零件的轮廓转折与结构细节。结构设计上，中心轴孔与支耳铰接孔的轴线呈垂直交错布局，既可以实现中心轴类零件的穿装定位，又能通过双耳支耳完成与外部连杆类零件的铰接传动，三角法兰的安装布局相比圆形法兰具备更好的抗扭转性能，在同等安装空间下能提供更稳定的固定支撑，零件的所有棱边均做0.5mm的圆角过渡处理，避免应力集中问题，同时去除加工后的锐边毛刺，符合机械零件的加工工艺要求。建模过程中所有特征均保留完整的参数化设计树，可根据实际装配需求快速调整轴孔直径、支耳高度、法兰厚度、安装孔间距等核心尺寸，适配不同工况的使用需求，模型的几何公差与尺寸标注均符合通用机械零件的设计规范，可直接用于后续的工程图生成与数控加工编程。
