轴突200sl刀座组件装配结构三维设计

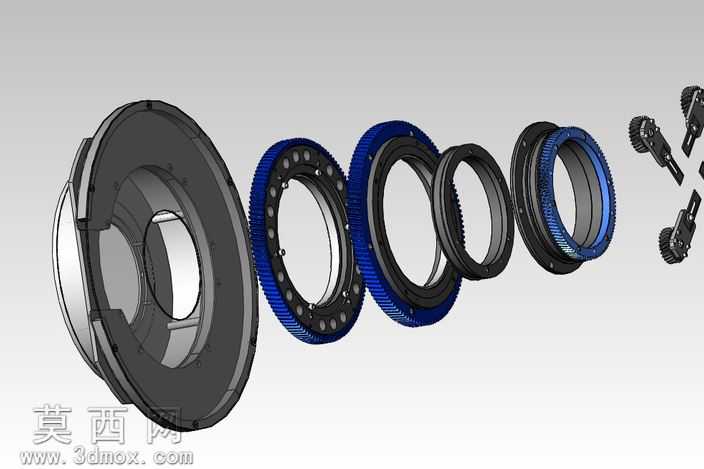

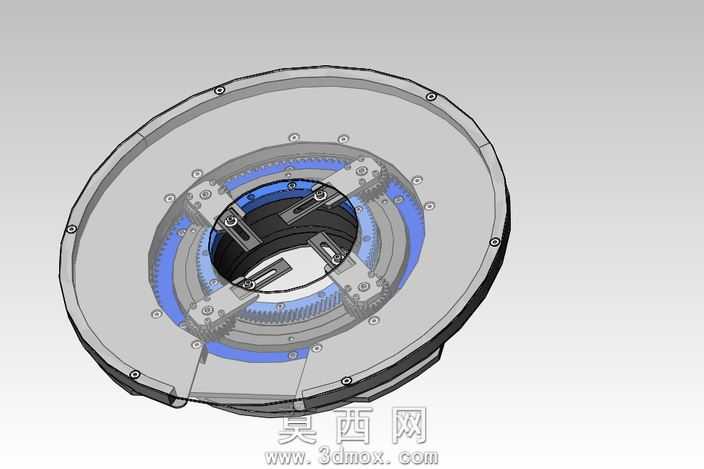

本作品为轴突200sl刀座装配组件的三维设计成果，建模阶段采用自顶向下的装配设计思路，先完成整体装配基准坐标系的搭建，再依次拆分创建各个环形零件的独立特征，确保所有零件的同轴度、配合公差完全符合机械装配要求。建模过程中对每个零件的细节特征做了精准还原：最外侧的基座零件做了安装定位缺口、侧边紧固孔位的特征刻画，齿圈类零件完整还原了周向均匀分布的传动齿形、端面安装沉孔的细节，中间的隔套、密封环类零件则精准还原了内外径尺寸、端面倒角、环形卡槽的结构特征，所有零件的配合面均做了公差适配的建模处理，可直接用于装配干涉检查、工程图导出。渲染阶段采用金属材质为主的材质体系，基座类零件赋予哑光铸铁材质，添加细微的磨砂质感与使用痕迹纹理，齿圈类零件区分出齿面淬火区域与基体区域的材质差异，淬火区域做高反光金属质感处理，隔套类零件赋予调质钢的半哑光金属质感，不同零件采用差异化的色彩区分，蓝色标识圈采用亮面工程塑料材质，提升装配结构的辨识度。场景搭建采用浅灰色渐变背景，搭配柔和的侧方主光源与顶部补光，避免金属材质出现过强的反光眩光，同时清晰展现每个零件的轮廓边界与结构细节，爆炸视图的排布遵循装配顺序逻辑，从左至右按照实际装配的拆卸顺序依次排布零件，清晰展现各零件之间的装配层级与配合关系，可直观理解整套刀座组件的装配逻辑与结构组成。设计过程中重点考量了刀座的传动稳定性与装夹可靠性，齿圈的齿形参数按照传动载荷要求做了参数化建模，可直接用于后续的运动仿真与力学性能校验，各零件的连接孔位、定位结构均按照实际加工工艺要求做了工艺性优化，避免出现无法加工的不合理结构，整套模型的特征树结构清晰，参数可编辑，可根据实际使用需求调整尺寸参数完成变型设计。
