工业级RFID阅读器设备结构三维设计

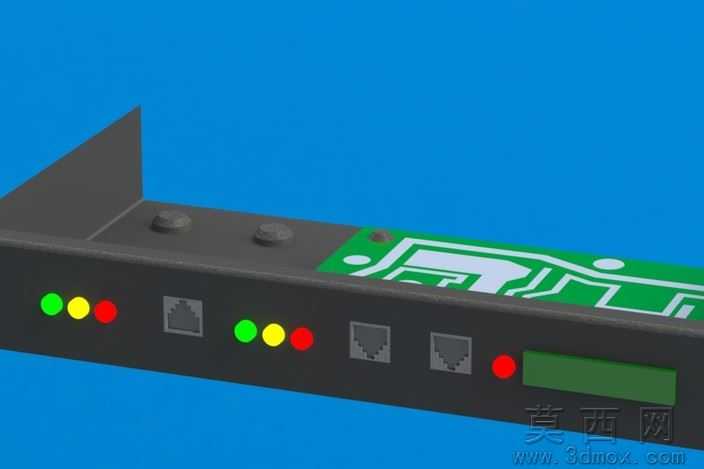

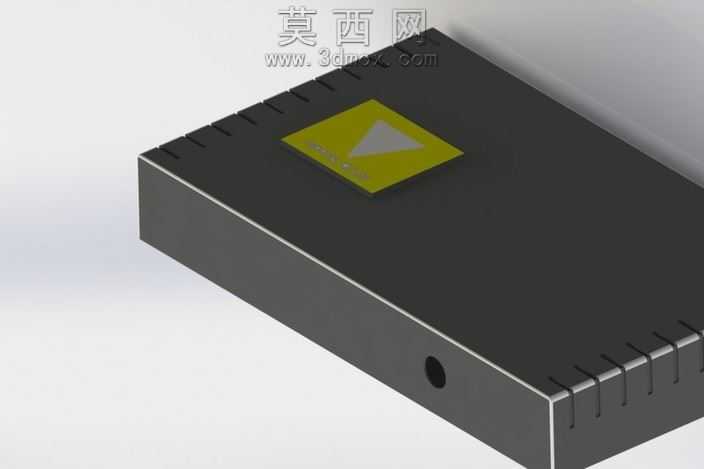

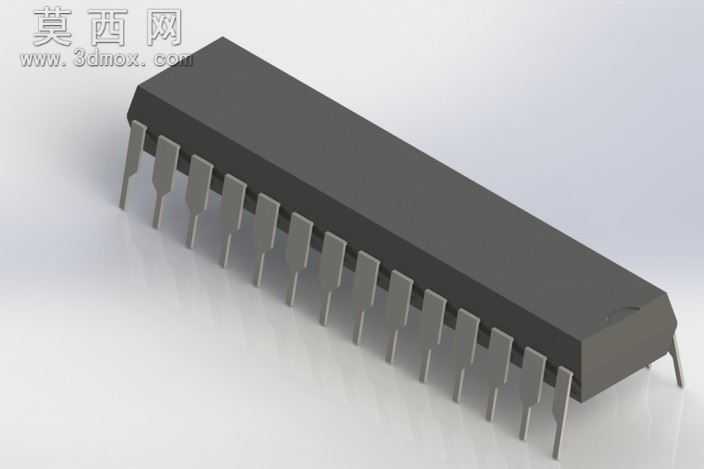

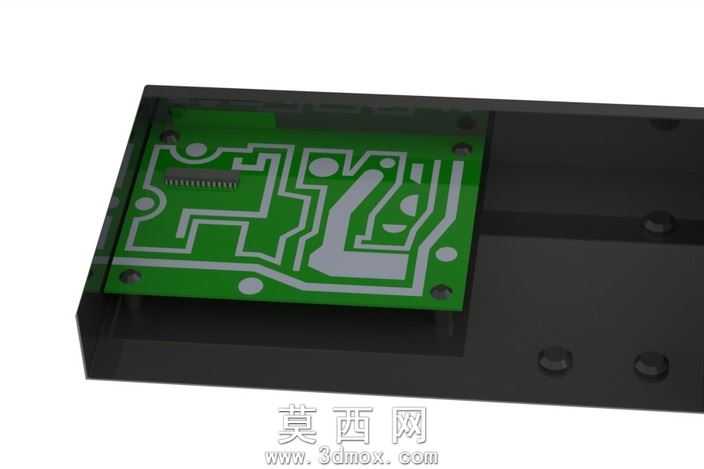

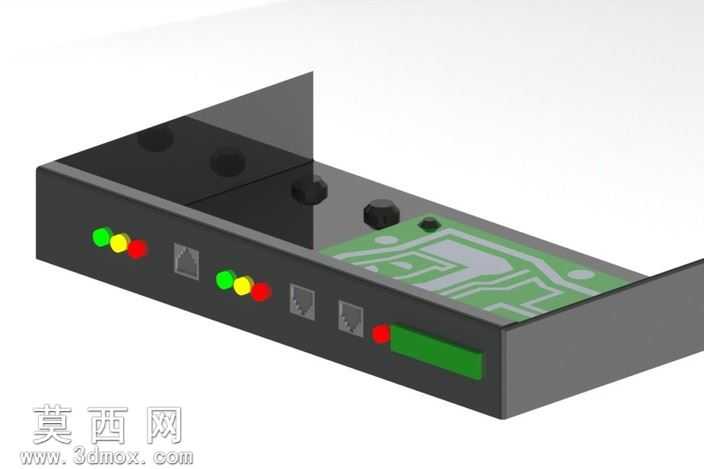

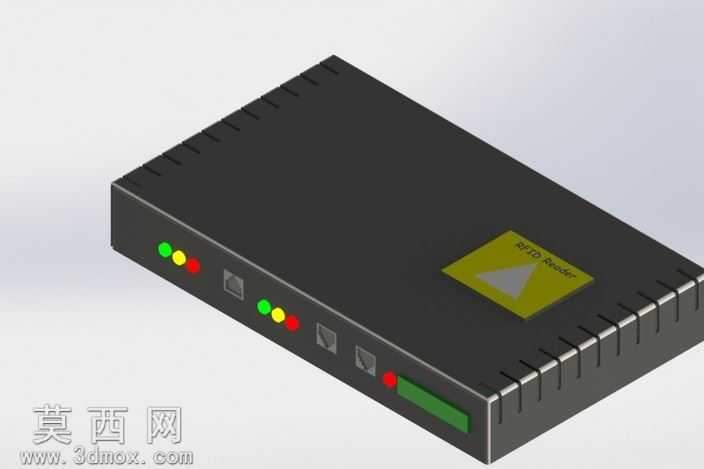

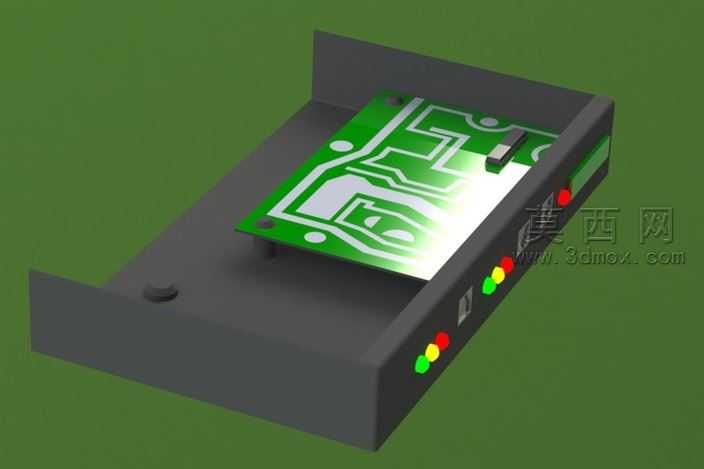

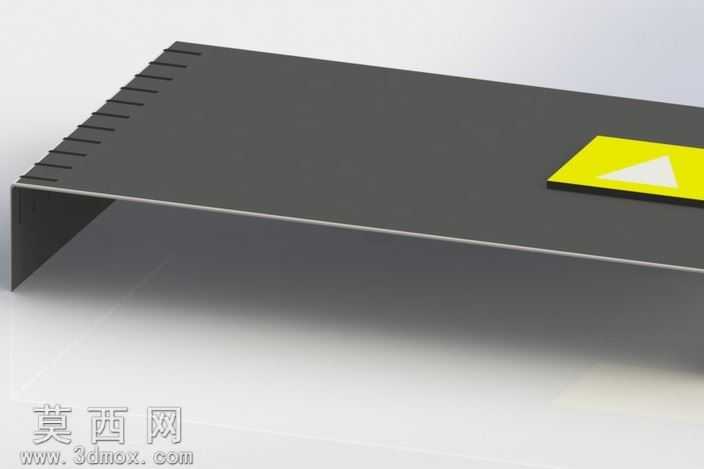

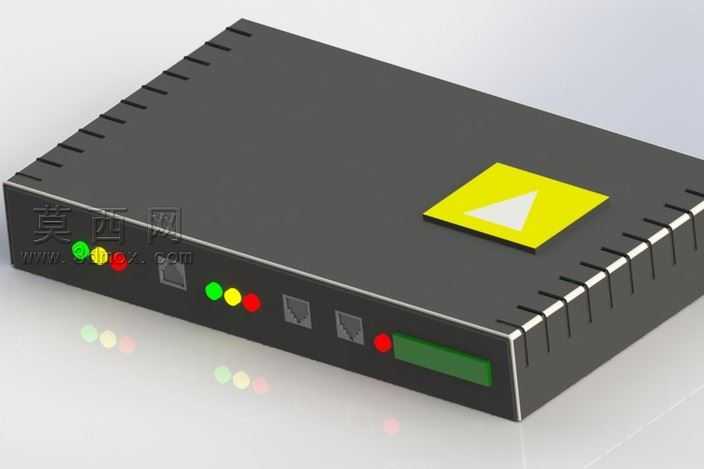

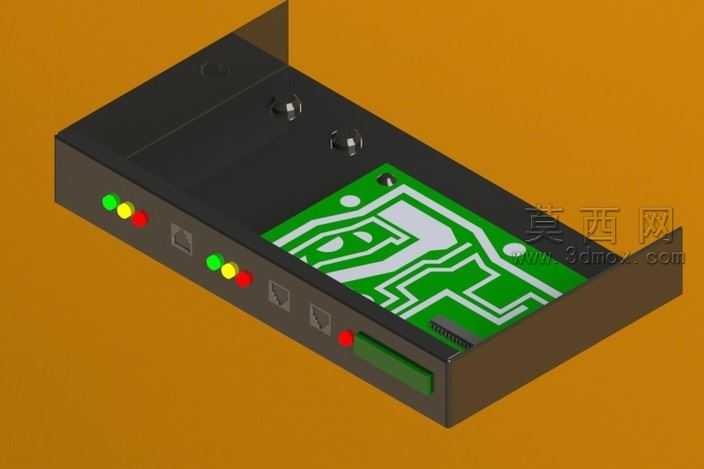

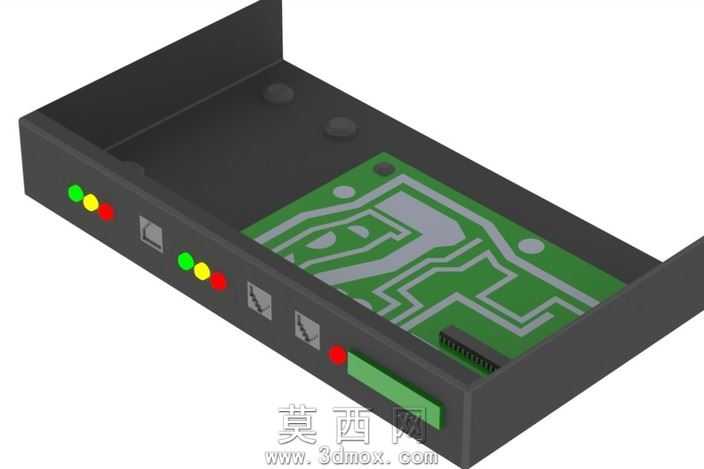

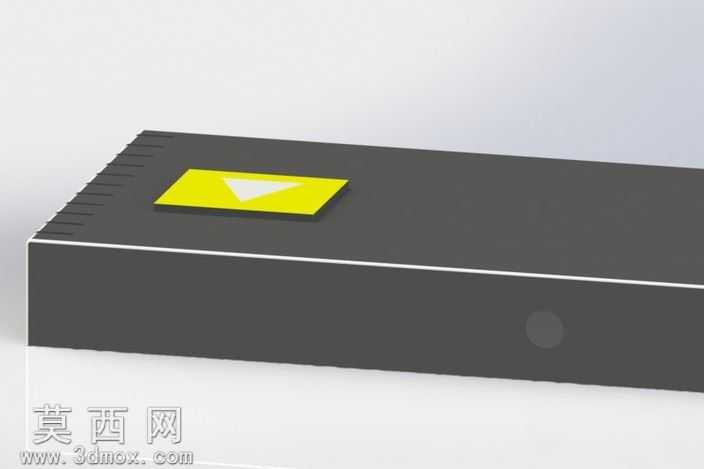

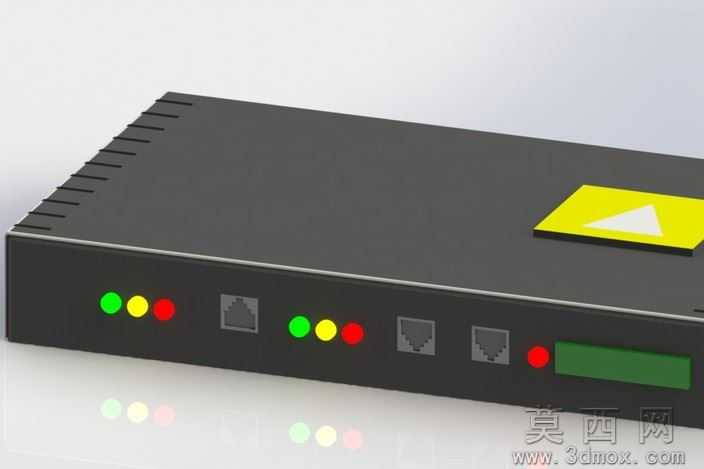

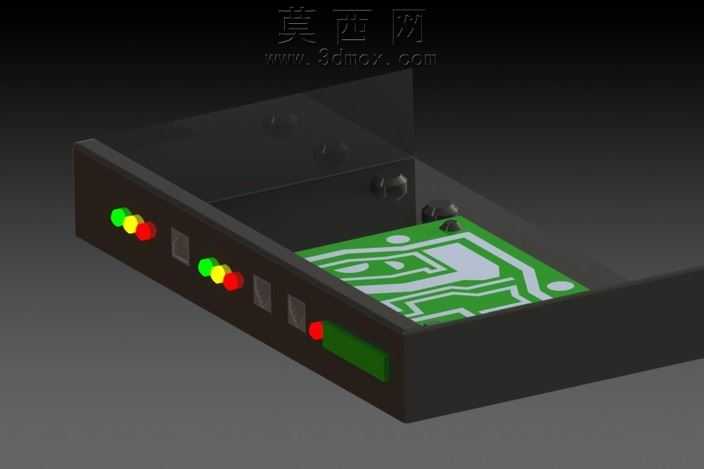

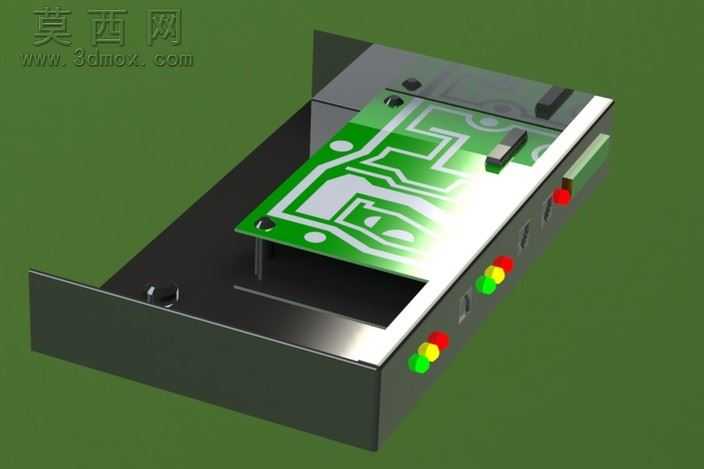

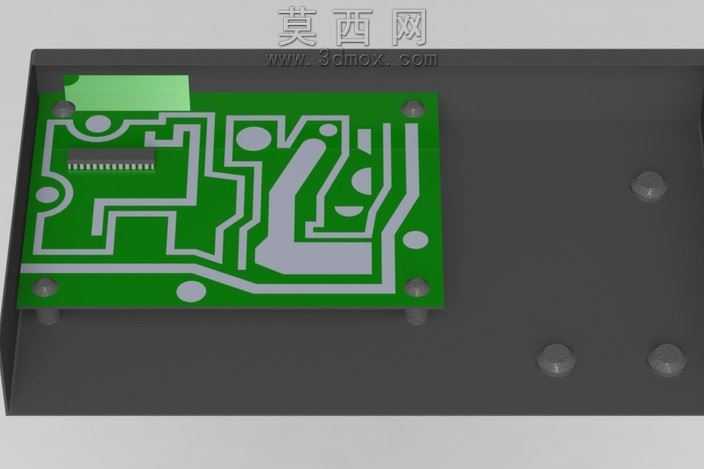

本作品为工业场景应用的RFID阅读器三维建模设计，整体采用模块化的结构设计思路，在三维建模过程中首先完成设备外壳基体的搭建，外壳选用长方体带侧边安装折边的造型，折边处预留安装固定点位，适配工业场景的壁挂或导轨安装需求，建模时严格把控外壳的壁厚参数，保证壳体的结构强度同时兼顾轻量化设计。外壳正面区域完成多组状态指示灯的布局建模，每组指示灯包含绿、黄、红三颗不同功能的灯珠，分别对应电源、读卡、故障三类状态提示，灯珠位置做内凹沉台设计，避免日常使用中的磕碰损坏，同时在指示灯旁预留标识刻印的平面区域。外壳侧面依次排布多组接口位，包含功能按键、通讯接口以及读卡感应区域，感应区域做长条形开槽设计，内置绿色的感应天线衬板，建模时精准还原接口的间距与尺寸，保证实际装配时的接口兼容性。设备内部完成PCB电路板的建模还原，电路板上精准绘制射频线路的走线造型，还原板载芯片、排针接口等电子元器件的布局，电路板与外壳内壁的支撑柱做对位设计，保证装配时电路板可以精准固定，不会出现晃动移位。材质渲染阶段，设备外壳选用哑光磨砂的硬质工程塑料材质，还原工业设备外壳的耐磨质感，指示灯分别赋予绿、黄、红三色半透明材质，模拟灯珠点亮时的透光效果，PCB板采用典型的绿色阻焊层材质，板上线路做银色金属质感处理，金属接口部分赋予哑光金属材质，还原金属接插件的真实质感。整体建模过程严格遵循工业硬件的设计规范，所有结构件的尺寸公差、装配间隙都做了合理设置，既还原了RFID阅读器的真实外观形态，也完整呈现了设备的内部结构布局，可用于产品结构验证、展示演示等场景使用。
