三爪式轴承拉拔器三维结构设计

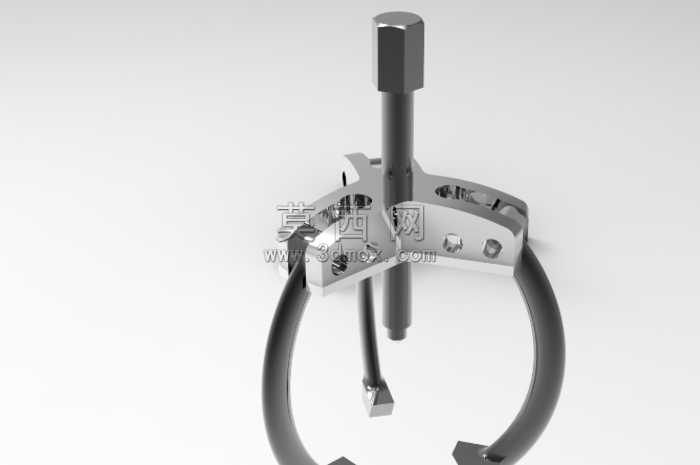

本模型为三爪式轴承拉拔器，采用SolidWorks进行全参数化三维建模，整体建模过程遵循机械加工工艺逻辑，所有零件均按照实际五金工具的尺寸比例进行1:1还原，保证各部件装配关系准确无干涉。模型主体结构分为中心顶杆、三爪铰接支架、弧形拉爪三个核心部分，中心顶杆采用六角头配合螺杆的结构设计，建模时通过螺旋线扫描生成精准的传动螺纹，保证顶杆升降动作的仿真合理性；三爪铰接支架采用对称式布局，通过同轴心配合将三个拉爪均匀铰接在支架主体上，每个铰接孔都做了倒角处理，还原实际零件的加工细节，避免应力集中的结构设计也在模型中完整体现。弧形拉爪采用弯弧造型，末端设计有直角勾头，建模时通过多段样条曲线拟合拉爪的弧形轮廓，再通过拉伸、切除命令生成实体，勾头位置做了加厚处理，匹配实际使用中勾住轴承外圈的受力需求。材质渲染方面，整体零件赋予哑光金属钢材质，添加细微的磨砂纹理模拟锻造五金件的表面质感，顶杆与铰接轴位置做了轻微的高光处理，区分不同机加工面的粗糙度差异，渲染场景采用柔和的影棚布光，通过多角度光源投射出清晰的结构阴影，完整展现拉拔器的立体结构与装配层次。设计思路上，该拉拔器针对轴承拆卸作业的需求，采用三爪同步收拢的结构，保证拆卸时轴承受力均匀，避免拆卸过程中损坏轴承与安装轴体，中心顶杆的轴线与拉爪的中心完全重合，保证顶压时的力线同轴，提升拆卸作业的稳定性与效率，所有活动部件均保留了合理的装配间隙，可实现拉爪开合、顶杆升降的动作仿真，完整还原手动轴承拉拔器的工作原理与结构特征。
