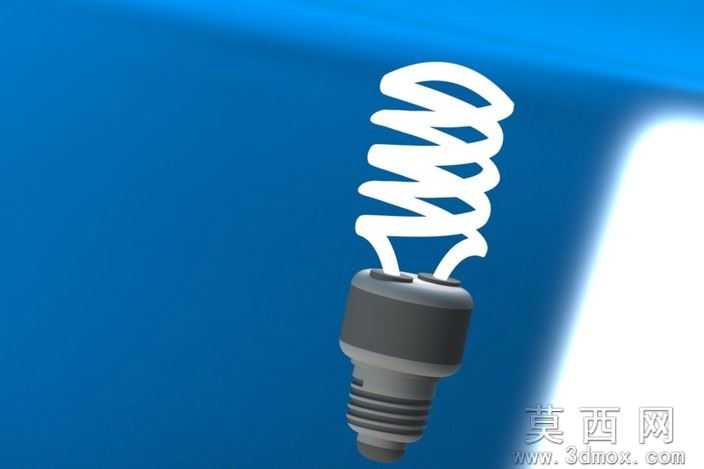

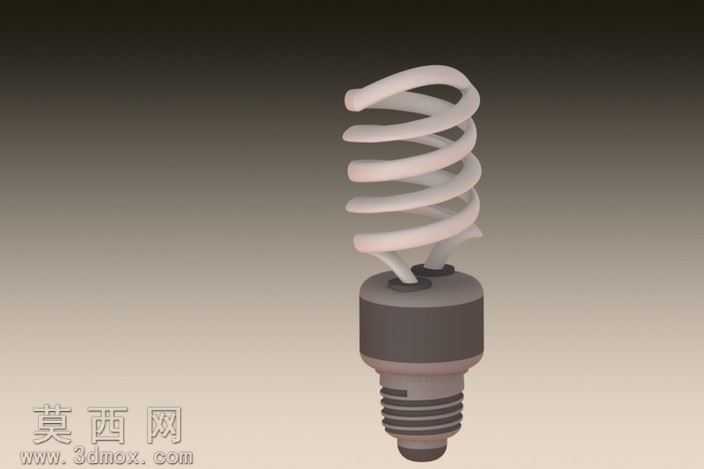

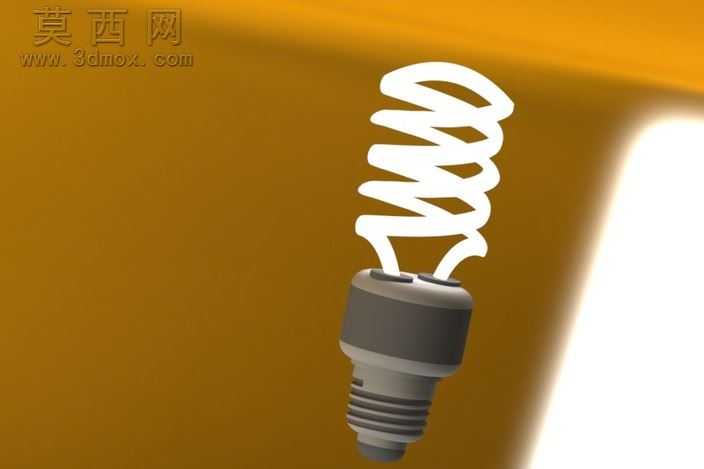

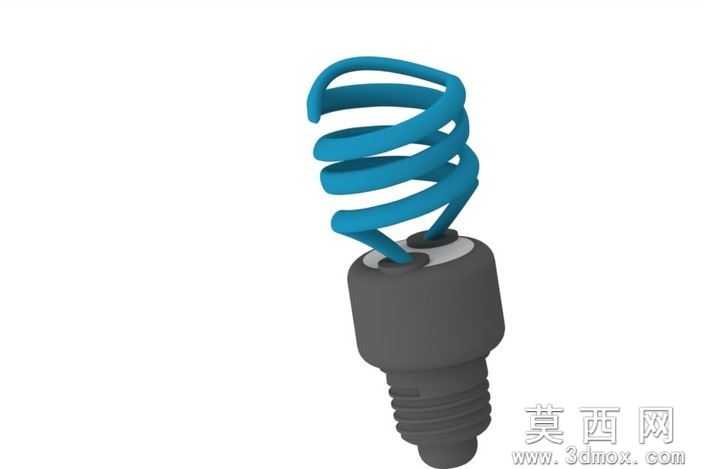

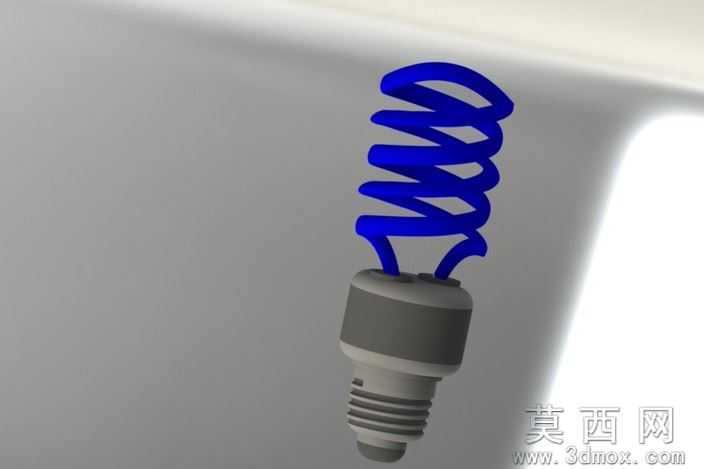

螺旋节能荧光灯泡结构三维设计

螺旋荧光灯管的连续螺旋曲面成型一直是照明配件加工里的隐性痛点，玻璃管弯制过程中管壁厚度不均、螺旋升角偏差会直接导致后续涂粉工序出现荧光层厚薄差，点亮后出现明暗条纹，甚至在排气工序出现管壁应力开裂。这套三维模型在曲面构建阶段就规避了常规螺旋扫掠的参数误区，没有直接用固定螺距的螺旋线做单一路径，而是根据玻璃管热弯的形变特性，在螺旋首尾两端做了1.2度的螺距渐变过渡，对应实际生产中玻璃管进出弯制模具时的形变缓冲段，避免模型曲面和实际加工出的坯件出现轮廓偏差，后续开弯管模具时能直接提取曲面做模腔，省去反复修模的试错成本。灯头与螺旋灯管的衔接位置没有做生硬的直角拼接，而是预留了0.3mm的环形嵌合槽，对应实际装配时的密封胶填充空间，槽壁做了15度的内倾拔模角度，既方便胶液均匀流淌填充，也能避免长期使用过程中胶层受温度变化出现脱粘，导致灯管松动脱落。灯头的螺纹段没有照搬标准螺纹的全牙型结构，而是根据灯座的接触特性，把螺纹牙顶做了0.1mm的圆角处理，既保证旋入时的顺滑度，也能减少反复拆装过程中螺纹牙的磨损，避免出现接触不良的打火隐患。螺旋灯管的内壁曲面做了0.02mm的偏置处理，对应荧光粉层的实际涂覆厚度，在做光学仿真时能更准确模拟光线穿过粉层后的漫反射效果，不会因为忽略粉层厚度导致光效仿真结果和实际成品出现10%以上的偏差。灯头内部的引脚固定位做了错位防呆设计，两个导电引脚的安装孔中心距偏差0.8mm，装配时不会出现引脚插反的问题，对应的引脚穿入通道做了锥形导入角，自动生产线组装时引脚能顺畅滑入固定位，不会出现卡滞导致的装配不良。模型里的螺旋灯管壁厚做了渐变参数设置，从螺旋内侧到外侧壁厚差控制在0.15mm以内，完全匹配玻璃管热弯时的自然壁厚变化规律，做结构强度仿真时能准确还原不同位置的抗冲击能力，不会因为等壁厚的错误参数导致仿真结果失真，给后续的包装防护设计提供错误参考。灯头尾部的绝缘端盖做了环形卡扣结构，和灯头壳体的配合公差控制在0.05mm，装配时不需要额外打胶就能靠卡扣实现预固定，后续焊线工序不会出现端盖移位，卡扣的接触面做了细密的防滑齿纹，长期受灯管发热产生的热胀冷缩影响也不会出现松脱。
