推拉式快速压紧夹具三维结构设计

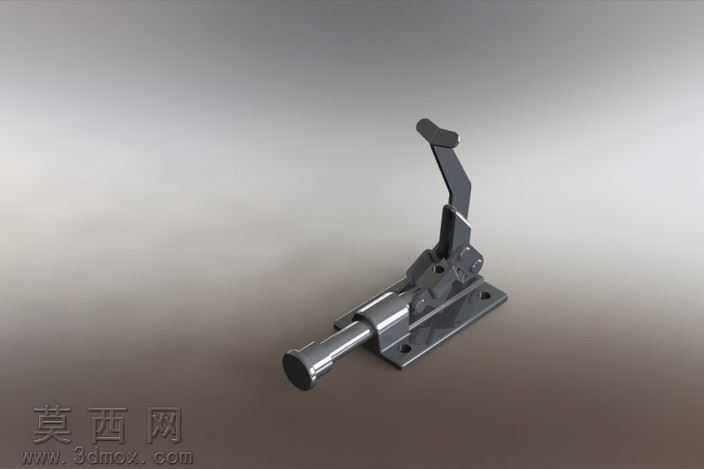

本作品为推拉切换式快速压紧夹具的三维建模设计成果，建模过程中严格遵循机械加工工装夹具的实际生产尺寸规范，对每一处结构细节都进行了精准还原。建模阶段先从底座安装基准开始搭建，先绘制带安装孔的平板底座草图，通过拉伸特征生成底座基体，对安装孔位置做沉头结构处理，保证实际安装时螺栓头部不会突出底座平面影响工件放置。随后构建滑动轴套与推拉推杆结构，轴套与底座采用一体化定位设计，推杆与轴套之间预留合理的滑动配合间隙，还原实际使用中顺畅推拉的运动特性。连杆压紧臂部分采用多段铰接结构设计，每处铰接位置都绘制了对应尺寸的销轴与轴孔，通过装配约束还原连杆机构的运动逻辑，保证推动推杆时，压紧臂可按照设计轨迹完成抬起与下压的切换动作，实现快速夹紧与松开工件的功能。材质与渲染阶段，整体模型赋予抛光金属材质，调整金属材质的反射率与粗糙度参数，还原不锈钢五金件的金属光泽质感，对铰接销轴位置做细微的倒角处理，模拟实际机加工零件的工艺细节，渲染时采用柔和的工业产品打光方案，多角度呈现夹具的结构层次，清晰展示各部件的装配关系。设计思路上，这款推拉切换夹主打快速装夹的使用需求，相比传统螺栓压紧结构，无需反复拧动紧固件，仅需推动推杆即可通过连杆死点结构实现稳定压紧，保证夹持过程中不会出现松脱问题，整体结构紧凑，底座可通过螺栓固定在工装台面，适用于五金加工、工件装配等场景下的快速定位夹紧，建模过程中反复校验各运动部件的干涉情况，确保所有铰接位置活动顺畅无卡滞，滑动推杆的行程与压紧臂的开合角度匹配合理，完全满足实际工装的使用功能要求，模型结构完整，各部件可单独拆分查看，清晰展示了推拉式快速夹具的内部传动逻辑与外部装配形态。
