H型Darrieus垂直轴风力涡轮机结构设计

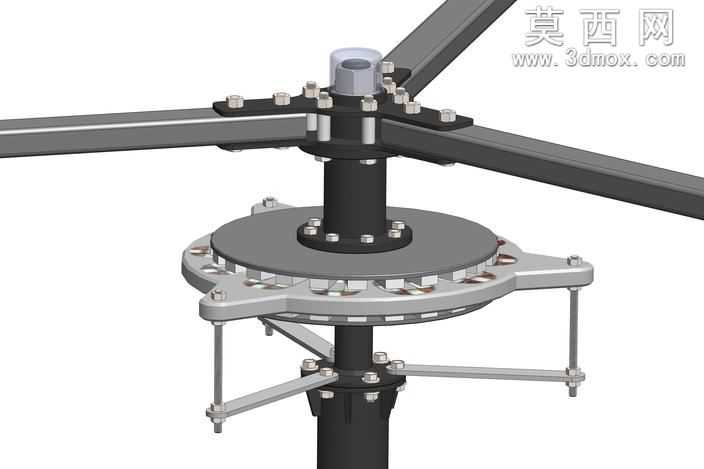

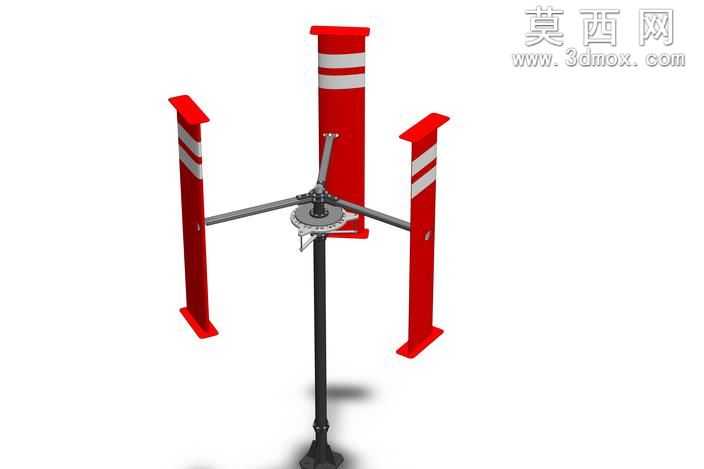

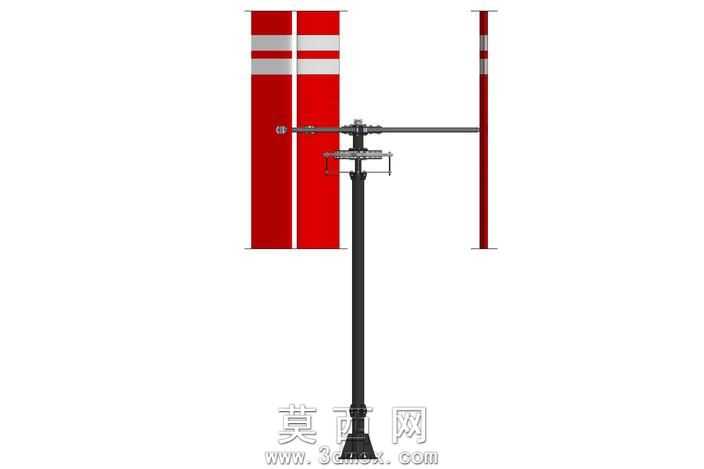

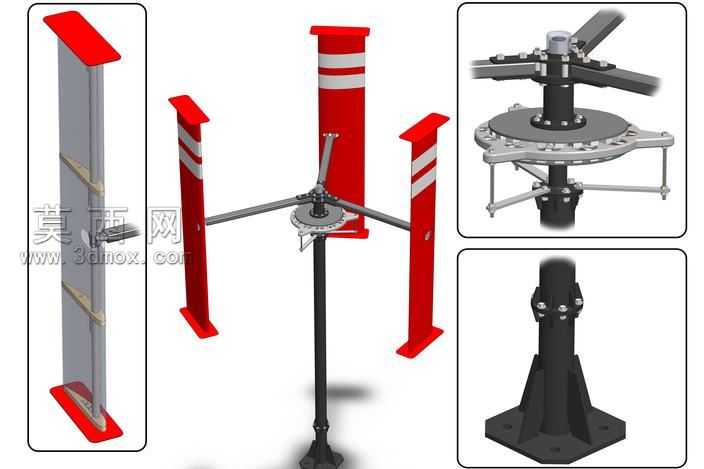

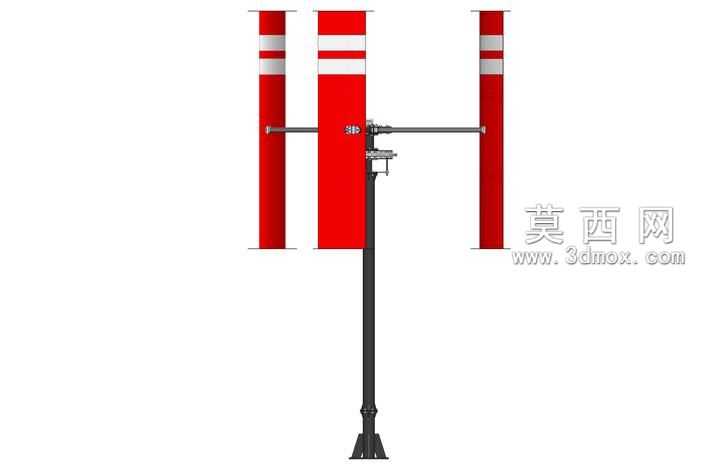

本作品为H型Darrieus垂直轴风力涡轮机的三维建模设计，采用SolidWorks完成全参数化建模，完整还原了该类升力型垂直轴风机的核心结构与装配关系。建模过程中首先针对垂直轴风机的运行特性确定整体布局，采用对称直叶片的H型构型，区别于传统弯叶片Darrieus风机，直叶片设计降低了加工难度，同时保证了不同来流角度下的升力捕获效率。叶片部分严格遵循NACA4415翼型轮廓进行曲面建模，弦长设定为30厘米，通过放样特征生成完整叶片实体，叶片与主立柱之间采用金属支撑臂连接，支撑臂与叶片、中心转轴的连接位置均设计了对应的安装定位结构，还原了实际装配中的螺栓连接点位，保证结构的力学合理性。中心转轴部分采用分层装配设计，从上至下依次设置叶片安装法兰、传动转盘、底部支撑基座，传动转盘位置建模还原了棘轮传动结构，可实现风能捕获后的扭矩传递，底部基座采用多肋板加强的锥形支撑结构，通过地脚安装孔实现整机的固定安装，保证风机运行过程中的结构稳定性。材质渲染阶段，叶片主体采用哑光灰色复合材料质感，端部与支撑结构采用醒目的红色警示涂层，金属转轴、支撑臂、紧固件部分采用镀锌金属质感，基座部分采用铸铁哑光质感，通过不同材质的区分清晰展现各部件的功能分区。设计过程中充分考虑了垂直轴风机无需对风的特性，整体结构对称规整，各部件之间预留了合理的装配间隙，既保证了三维模型的装配可实现性，也直观展现了H型Darrieus风力涡轮机的工作原理与结构组成，可用于风电设备的结构展示、原理教学以及相关设计的参考验证。
