便携式可折叠户外风力涡轮发电装置

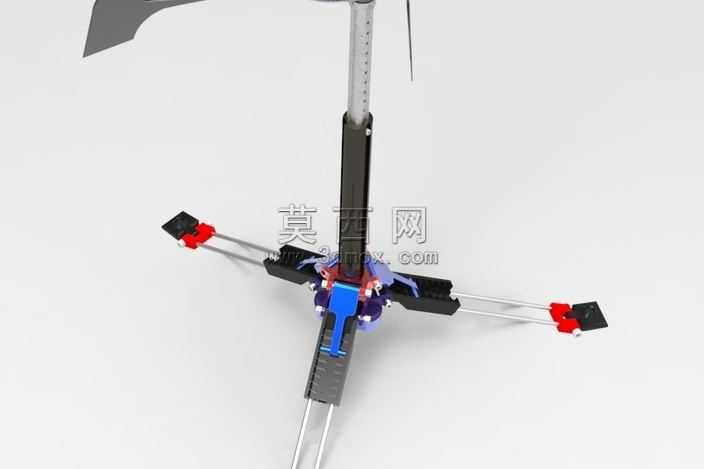

本作品为面向户外应急、露营场景设计的便携式风力涡轮发电装置，全程通过三维建模软件完成全参数化设计与写实渲染。建模阶段首先搭建整体装配骨架，以中心竖向主支撑杆为装配基准，自上而下拆分出顶部风轮组件、中部能量转换模块、底部可折叠支撑结构三大核心单元，各零件间严格按照实际装配约束添加同轴、贴合、限位关系，确保后续结构运动仿真可正常运行。风轮部分采用轻量化曲面建模，叶片翼型参考小型低速风能捕获效率最优的曲面参数构建，曲面过渡顺滑无破面，边缘做薄化处理模拟真实碳纤维叶片的厚度特征，风轮与中心轴的连接部位设计快拆卡扣结构，方便收纳时快速拆分。中部主机模块外壳做分件建模，表面添加防滑纹理、散热格栅的细节特征，内部预留发电模组、整流电路的安装腔体，接线部位做防水密封槽结构，适配户外复杂使用环境。底部支撑结构为四组辐射状伸缩支腿，单组支腿包含滑动套管、锁止卡扣、接地脚垫三个子零件，支腿与中心基座采用铰接结构，可实现0到90度的角度展开调节，支腿套管做等壁厚抽壳处理，还原金属薄壁管材的真实质感，接地脚垫采用柔性材质建模，表面添加防滑纹路，提升放置稳定性。材质渲染阶段，主支撑杆采用哑光阳极氧化铝材质，调整金属粗糙度与反射参数模拟磨砂金属质感；支腿滑动卡扣、主机外壳局部结构件采用高强度工程塑料材质，区分亮面与哑光塑料的质感差异；风轮叶片采用半哑光碳纤维材质，添加细微的编织纹理贴图提升真实感；接地脚垫采用黑色橡胶材质，调高材质粗糙度降低反射强度，还原橡胶的哑光触感。灯光布置采用三点布光结合环境HDRI，主光从侧上方打亮装置主体结构，辅光补全底部支腿的暗部细节，背景采用浅灰色渐变背景突出产品本身，最终渲染图清晰展现各部件的结构关系与材质特征，整体设计在保证风能捕获效率的前提下，最大化压缩收纳体积，支腿折叠后可将整体体积缩小至展开状态的三分之一，搭配轻量化的零件设计，可轻松放入户外背包携带，适配无电网覆盖的户外作业、野外露营、应急救灾等场景的小型供电需求。
