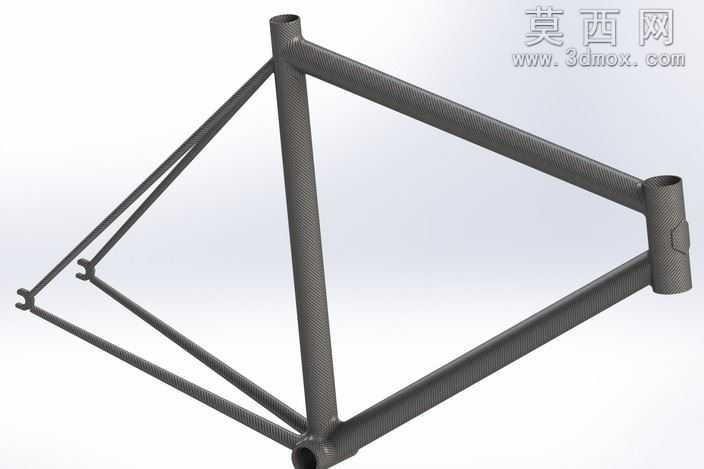

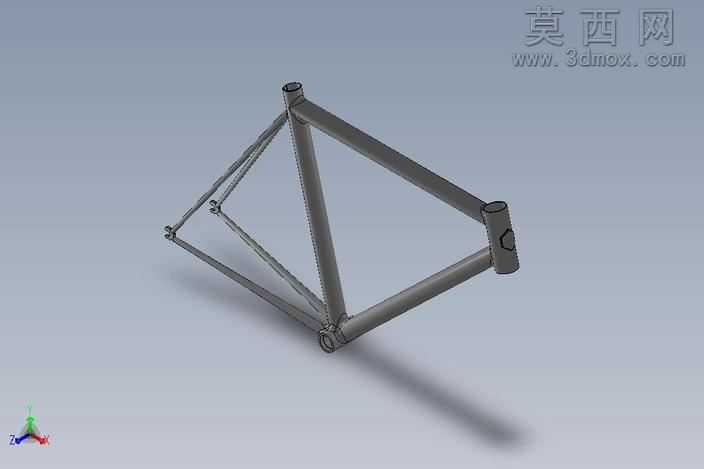

死飞自行车车架结构三维设计作品

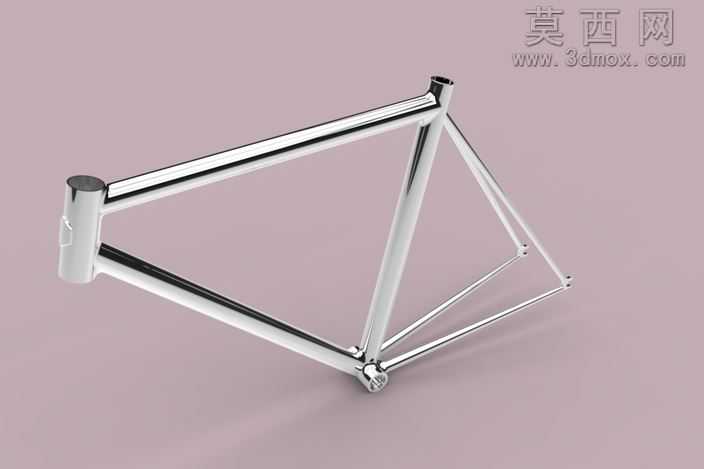

本作品为死飞自行车车架的三维数字化设计成果，建模阶段依托参数化三维设计软件完成全流程搭建，首先基于死飞自行车的骑行力学特性、人体工学适配要求确定核心几何参数，对车架的上管、下管、座管、后下叉、后上叉五大核心管材的长度、倾斜角度、管径规格进行精准定义，确保车架整体几何尺寸符合死飞车型的竞技与日常使用需求。建模过程中采用实体建模与焊件建模结合的方式，先绘制各管材的中心路径草图，再沿路径扫描生成对应管径的金属管材实体，对管材衔接的五通位置、头管位置、后叉尾钩位置做精细化的布尔合并处理，还原金属管材焊接后的衔接形态，避免出现结构干涉、几何错位的问题。材质渲染阶段为车架赋予哑光磨砂金属材质，模拟铬钼钢管材的真实表面质感，调整材质的粗糙度、金属度参数，搭配柔和的环境光影，在渲染输出时呈现出车架的立体结构与金属质感，同时保留了车架头管位置的碗组安装位、五通位置的中轴安装位、后叉位置的轮组固定卡槽等细节结构，清晰展现各安装位的尺寸与形态。设计思路上围绕死飞自行车刚性需求展开，通过三角形管材排布结构保障车架整体的结构强度，优化管材的受力传导路径，让骑行过程中产生的踩踏力能够高效传导至后轮，同时兼顾车架的轻量化设计需求，在保证结构强度的前提下控制管材壁厚，避免不必要的材料冗余。模型完整还原了死飞车架的经典几何形态，各衔接部位的过渡自然流畅，既可以作为自行车结构设计的参考案例，也可用于骑行配件的数字化展示、结构力学仿真分析的基础模型，能够直观展现固定齿轮自行车车架的核心结构特征与设计逻辑。
