桌面级FDM熔融沉积3D打印机外框架结构

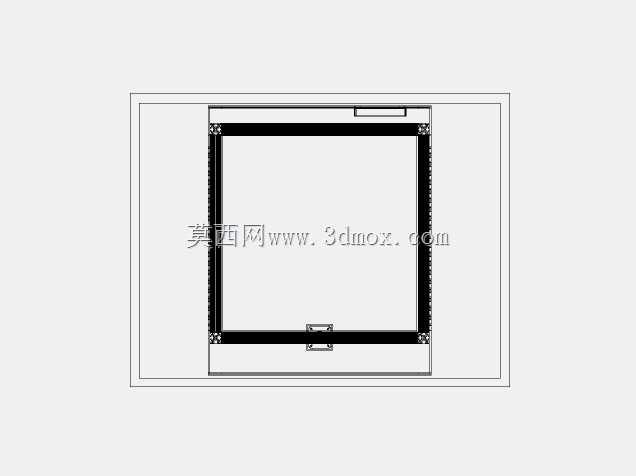

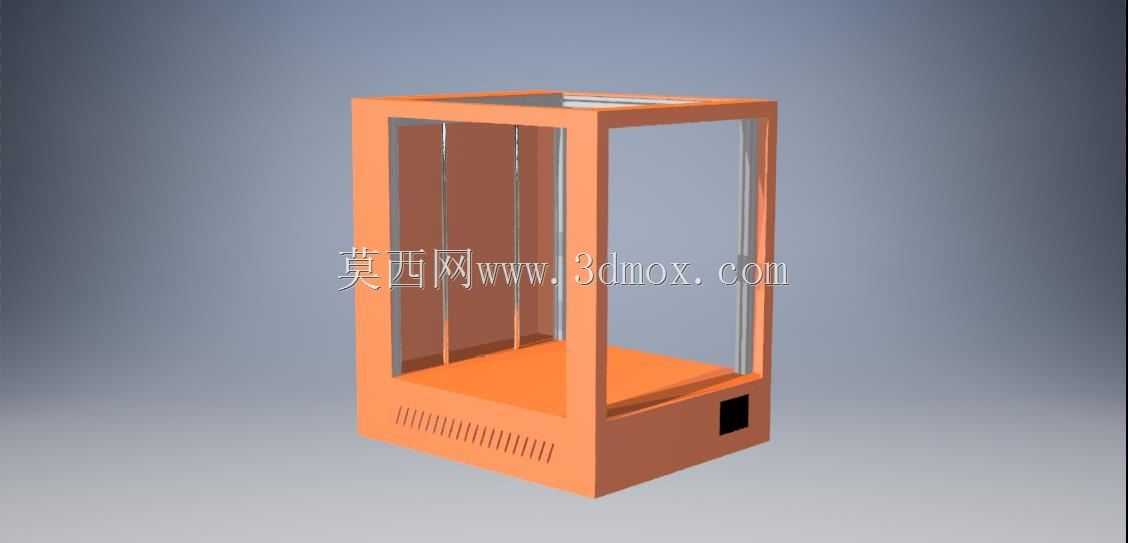

　　该结构为桌面级熔融沉积成型设备的主体外框架，主要面向个人创客、小型工作室、教学实训场景的桌面增材制造需求，可适配常规尺寸PLA、ABS等耗材的打印作业，框架整体采用立式方正布局，在有限桌面占用空间内最大化成型仓容积，底部预留的绝缘盒区域用于集成主控板、电源模块、散热组件，侧面开设的格栅式通风孔可形成自然对流风道，带走主控与电源工作产生的热量，避免仓内温度过高影响电子元器件寿命。框架主体采用型材拼接式设计思路，四个垂直立柱作为主要承力结构，连接上下安装板形成刚性整体，三面嵌入透明防护板，既可以阻挡打印过程中可能出现的耗材飞溅、喷头剐蹭风险，也能让使用者全程观察打印进程，正面预留全开放操作口，方便取放打印件、更换耗材、

　　调试喷头与热床位置。底部绝缘盒采用分体式卡扣安装结构，无需额外紧固件即可完成与主框架的快速装配，盒体内部预留多个安装柱位，可适配不同规格的主控板、开关电源、散热风扇的安装需求，侧面预留的方形开孔用于安装电源开关、USB接口、供电插座等外接端口，无需额外开孔即可完成外设接口的布置。框架的垂直立柱上预留了线性导轨的安装基准面，可直接适配常规规格的X、Z轴传动组件，上下安装板预留了热床、Z轴丝杆的安装孔位，装配时无需二次打孔即可完成核心运动组件的定位，有效降低装配调试的工作量。框架整体外形尺寸控制在桌面设备常规占用范围内，底部设置四个防滑脚垫安装位，可避免设备运行时传动组件产生的振动导致整机移位，框架边角做了圆角过渡处理，

　　避免日常操作时尖锐边角造成磕碰损伤。在结构强度设计上，主框架的型材壁厚满足日常打印作业的承力需求，即使Z轴高速运动时也不会产生明显形变，保证打印过程中喷头定位精度，透明防护板采用卡槽嵌入式安装，拆卸方便，便于后期维护时清理仓内残留的耗材碎屑、对运动组件加注润滑脂。底部绝缘盒内部设置了走线槽位，可将主控到喷头、热床、限位开关的线材规整收纳，避免线材干涉运动组件的运行，同时绝缘盒的隔离设计可将强电部分与打印仓完全分隔，避免打印过程中耗材掉落接触强电部件引发安全隐患。框架顶部预留了封盖安装位，可根据使用需求加装顶部封板或者过滤组件，减少打印过程中ABS等耗材产生的挥发性气体直接扩散到室内环境，也可避免灰尘从顶部落入打印仓影响打印件表面质量。
