Nema17步进电机L型直角安装固定支架

这款L型直角安装支架，是专门适配Nema17规格步进电机的安装固定构件，在小型自动化设备、桌面级数控装置、3D打印传动单元、小型送料机构、精密点胶位移台这类需要紧凑安装空间的场景中应用十分广泛。从实际使用需求出发，这类支架的核心作用是为步进电机提供刚性安装基准，同时通过直角折弯结构实现电机输出轴与安装基面的垂直布局，省去额外的角度调整工序，保证传动同轴度的基础精度。

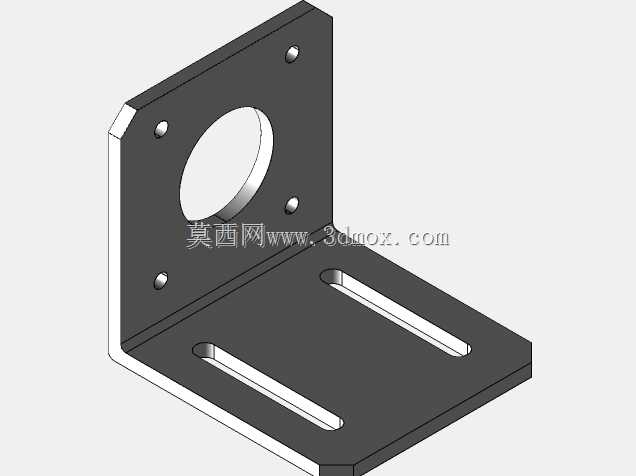

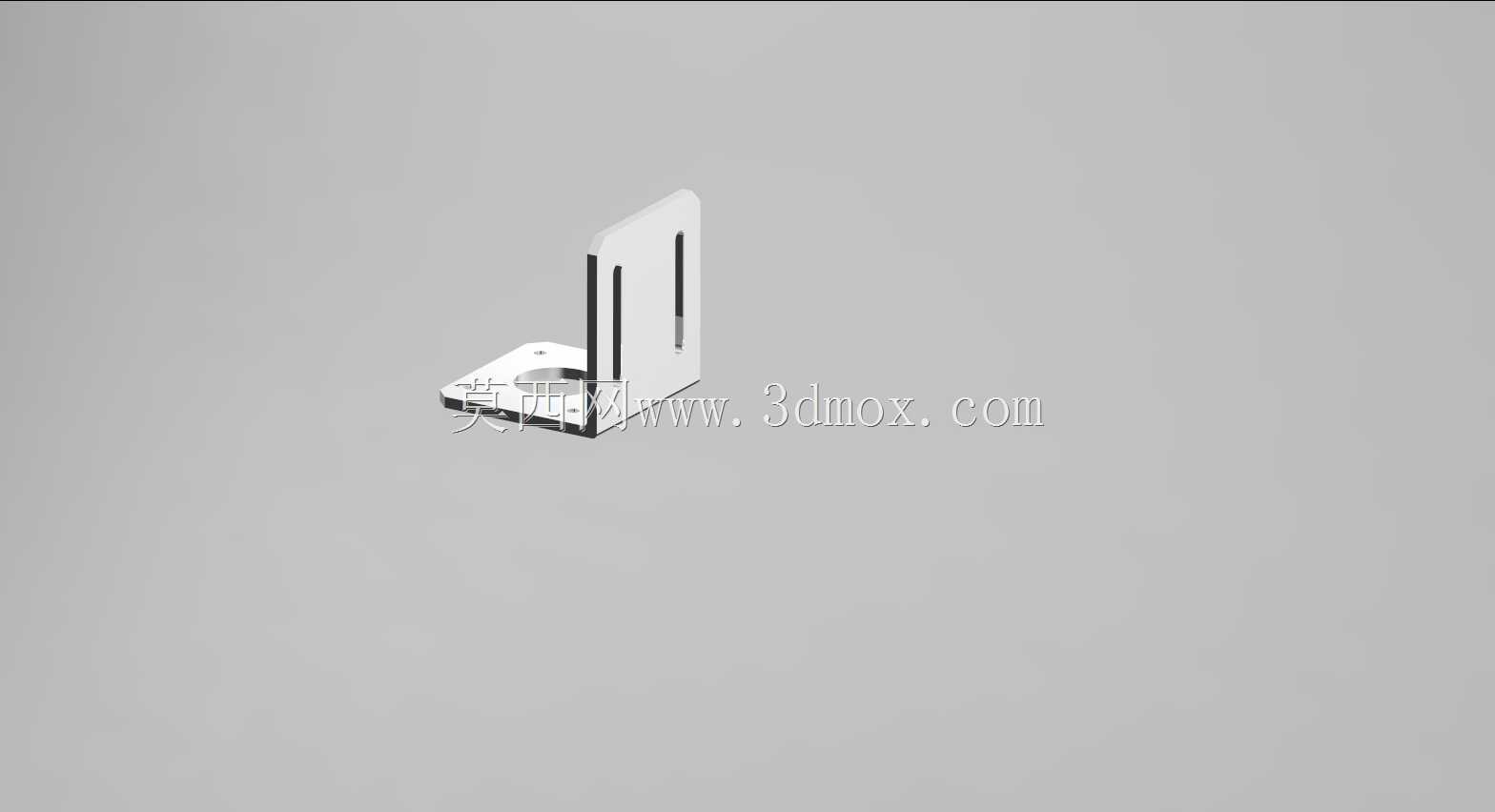

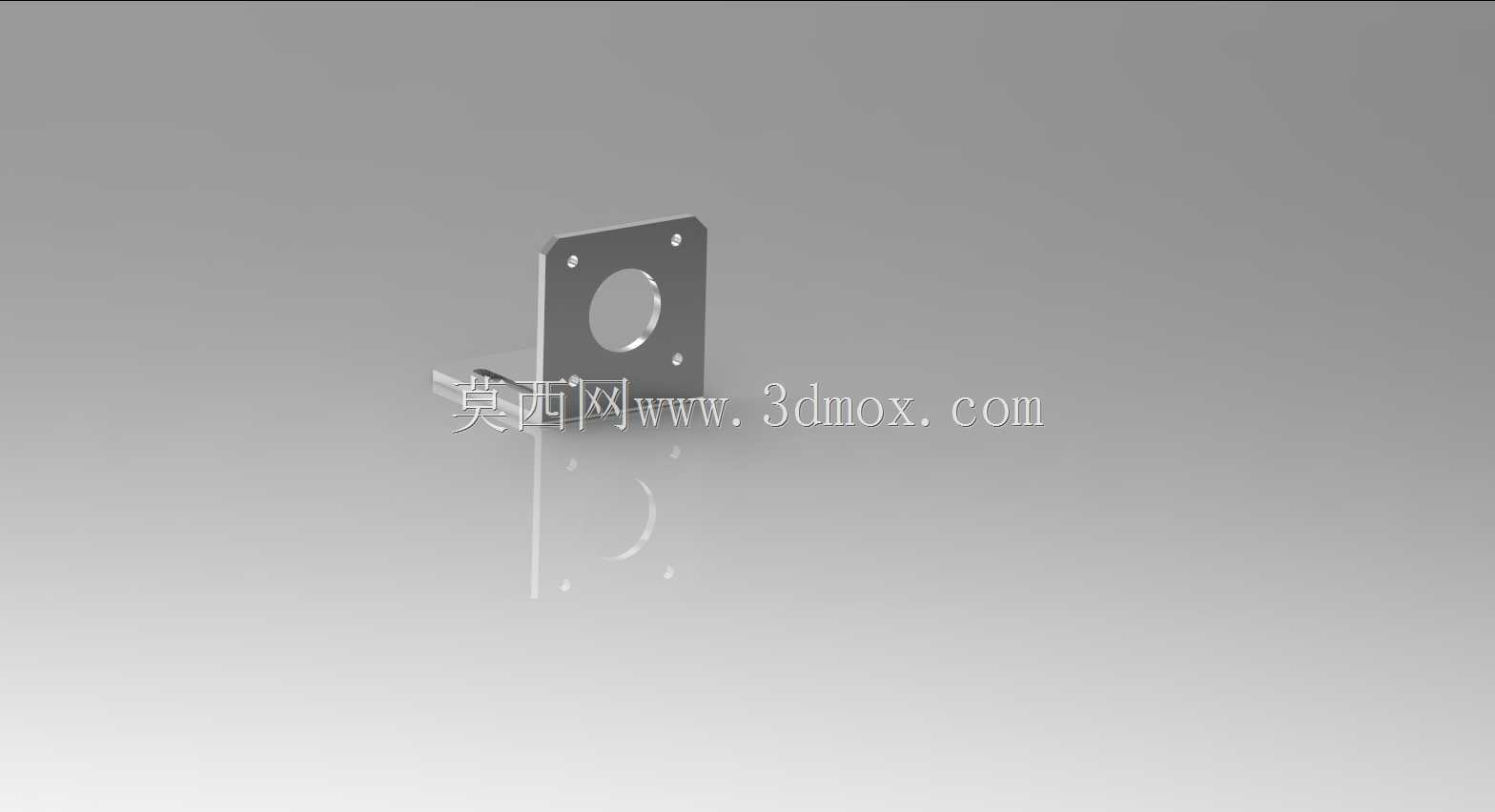

设计上采用90度一体折弯成型的板式结构，竖直安装面预留了对应Nema17电机法兰的安装孔位，中心开设大尺寸通孔供电机输出轴穿过，避免轴端与支架发生运动干涉，四个角位的沉头安装孔可直接配合M3规格螺丝锁紧电机法兰，安装后电机端面与支架面完全贴合，不会出现偏斜晃动的问题。水平安装面开设两条平行的长条形腰型孔，这一设计是为了适配安装位置的微调需求，现场装配时可以顺着腰型孔长度方向调整电机的前后位置，方便同步带张紧度调节、齿轮啮合间隙调整，不需要重新打孔对位，大幅降低现场装配的调试难度。

从安装边界来看，竖直安装面的孔位间距完全遵循Nema17电机的标准法兰安装尺寸，不需要额外做孔位适配，只要是符合Nema17安装规格的步进电机、小型伺服电机都可以直接装配件使用。水平安装面的腰型孔宽度适配M4规格的安装螺丝，可固定在铝型材台面、钢板安装基座、设备框架等多种安装基体上，折弯处做了圆角过渡处理，避免应力集中导致的支架变形，整体板材厚度选用兼顾刚性与轻量化的规格，既可以承受电机运行时的振动载荷，又不会过多占用设备内部的安装空间。

在实际设备选型中，这类支架常被用在电机输出轴需要垂直转向的传动布局里，比如小型皮带输送线的驱动端安装、XYZ运动轴的电机固定、小型机械手的关节驱动座等场景，相比拼接式的安装结构，一体折弯的L型支架装配零件更少，累计安装误差更小，长期运行下也不会因为连接松动出现传动精度下降的问题。支架表面做了氧化发黑处理，具备基础的防锈能力，适配工业车间的常规使用环境，不需要额外做表面防护处理。
