水平斯特林动力装置三维结构设计

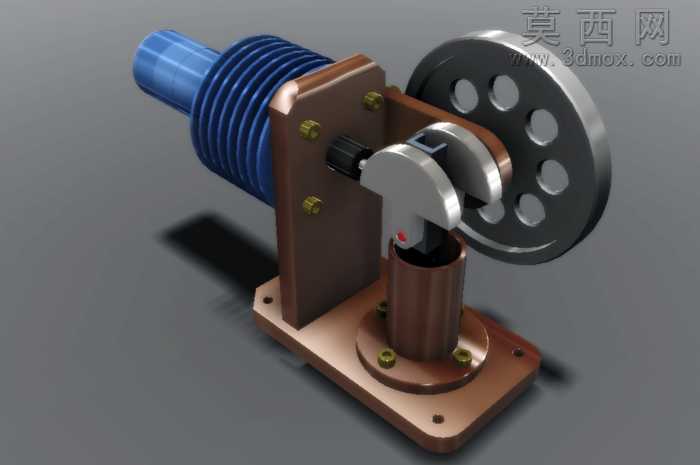

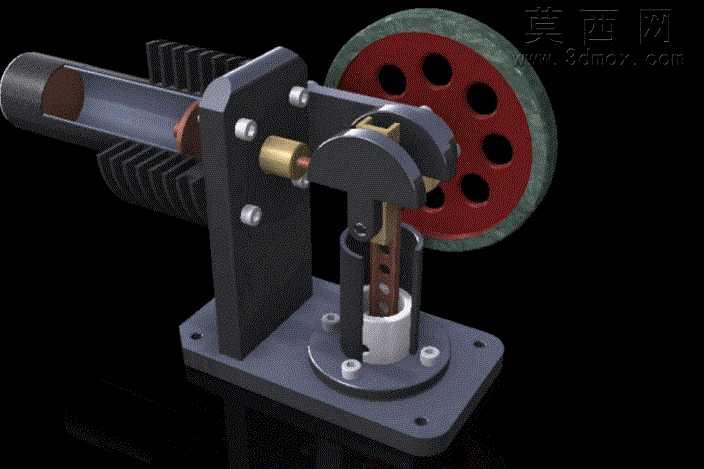

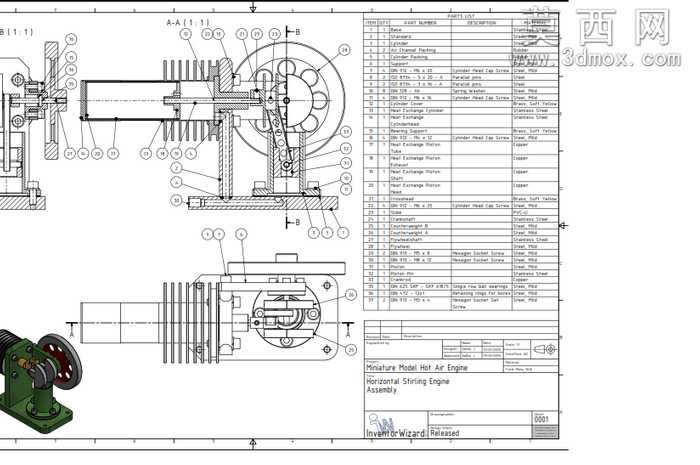

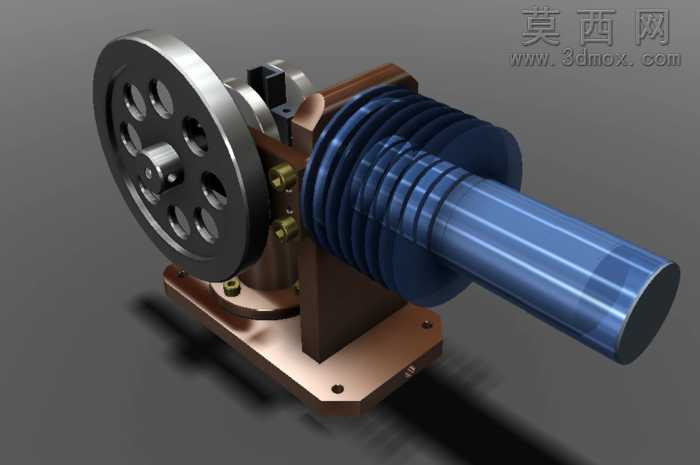

本作品为水平布局斯特林动力装置的三维建模成果，建模过程严格参照公开的机械工程图纸参数，在Autodesk Inventor平台完成全零件参数化建模与整机虚拟装配。建模阶段首先对装置的核心组成模块进行拆分，分别完成动力气缸、置换气缸、曲柄连杆传动组、飞轮组件、散热鳍片组、安装底座六大模块的独立零件建模，每个零件的尺寸公差、装配基准均严格匹配设计图纸要求，对气缸内壁的光洁度特征、连杆铰接处的轴孔配合间隙、飞轮轮缘的配重结构都做了精细化的特征还原，避免建模过程中出现非设计性的结构干涉。材质与渲染环节针对不同零件的实际工况赋予对应材质属性：气缸主体采用哑光深灰铸铁材质，还原金属铸件的磨砂质感；传动连杆、铰接销轴采用抛光黄铜材质，凸显运动部件的金属光泽；飞轮轮缘做红色漆面处理，轮盘辐板保留铸铁哑光质感，散热鳍片做发黑处理呈现深黑哑光金属效果，安装底座采用灰铸铁材质并做表面安装孔的倒角细节处理；渲染阶段采用三点布光方案，主光源从侧上方投射凸显零件的结构轮廓，补光弱化阴影死角，环境光模拟车间自然光效果，最终渲染图清晰呈现各部件的装配关系与材质差异。结构设计上采用水平横置的气缸布局，动力气缸与置换气缸呈垂直空间排布，通过曲柄连杆机构将活塞的往复直线运动转换为飞轮的旋转运动，散热鳍片环绕布置在热气缸外侧保障工作过程中的散热效率，底座预留四个标准化安装孔位方便整机的固定安装，各铰接部位均设计有轴套结构降低运动磨损，整体结构紧凑，运动逻辑符合斯特林循环的热力工作原理，可直接用于运动仿真演示、机械原理教学展示或3D打印实物制作的参考模型，装配过程中严格校验了各运动部件的行程范围，确保活塞运动到上下止点时不会与气缸端盖发生碰撞，连杆摆动过程中不会与机架产生干涉，保障虚拟运动仿真的流畅性与结构合理性。
