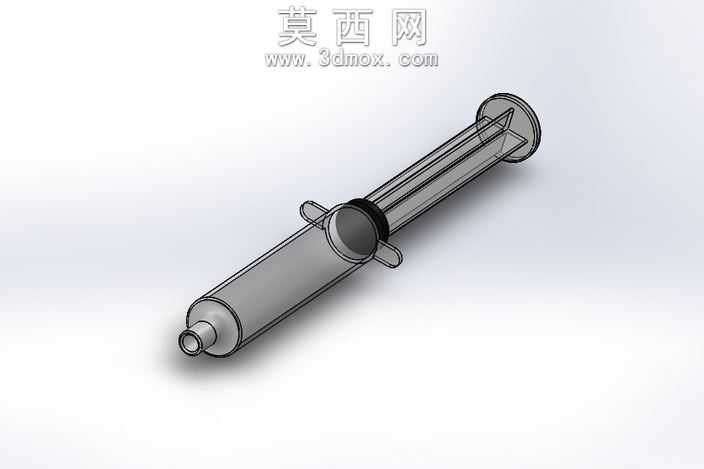

透明玻璃注射器精细三维结构模型

本模型为透明玻璃材质注射器的精细化三维建模成果，建模过程以真实医用玻璃注射器的实物结构为参照，采用SolidWorks软件完成全参数化建模流程，整体建模逻辑遵循从基础轮廓到细节特征的递进思路。首先通过旋转凸台命令构建注射器的外筒主体结构，精准还原玻璃外筒的薄壁圆柱形态，同时对筒身端部的卷边凸缘、前端的乳头衔接结构做了等比例还原，保证外筒的尺寸比例与实物完全匹配。针对注射器内部的活塞推杆结构，采用拉伸与扫描结合的建模方式，还原推杆末端的按压圆盘、杆身的十字加强筋结构，以及前端活塞橡胶塞的卡位凸台结构，确保推杆与外筒内壁的配合间隙符合实际装配逻辑。材质渲染阶段，针对玻璃材质的光学特性做了专项参数调整，将外筒材质设置为高透明度低粗糙度的玻璃材质，调整折射率为1.52以匹配普通钠钙玻璃的光学属性，同时添加轻微的环境反射效果，还原玻璃表面光滑通透的质感；推杆部分采用半透明磨砂塑料材质参数，活塞部位设置为哑光橡胶材质，通过不同材质的参数差异清晰区分各个构件的属性。模型还还原了玻璃注射器的金属定位卡箍结构，在推杆与外筒的衔接位置添加了薄壁金属卡环，采用高反射低粗糙度的金属材质，还原金属构件的光泽质感。整体模型的结构装配完全符合实物的运动逻辑，推杆可沿外筒轴向做往复滑动，各个部件之间不存在结构干涉，所有倒角、圆角细节均按照实物的工艺特征做了还原，避免尖锐棱角的建模误差，既保证了模型的视觉还原度，也可用于医用器具结构演示、装配教学等场景使用，建模过程中对薄壁结构的厚度做了统一参数管控，确保玻璃构件的壁厚均匀一致，符合实际玻璃制品的生产工艺特征。
