34.6公斤级工业机器人手臂结构设计

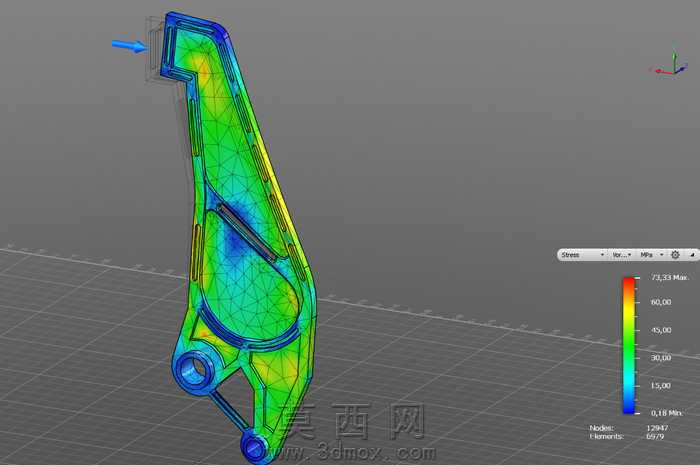

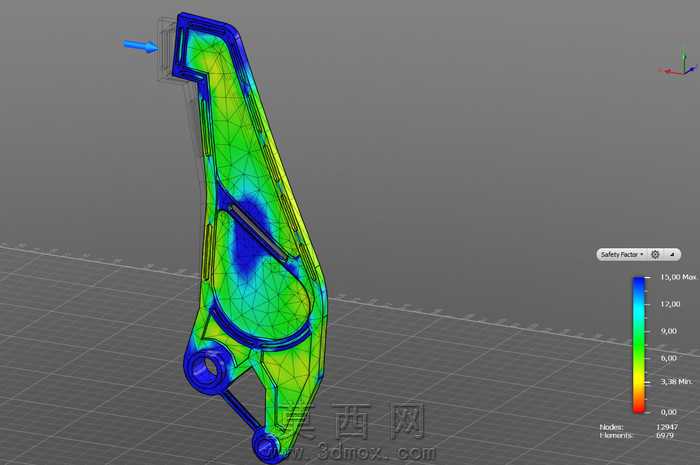

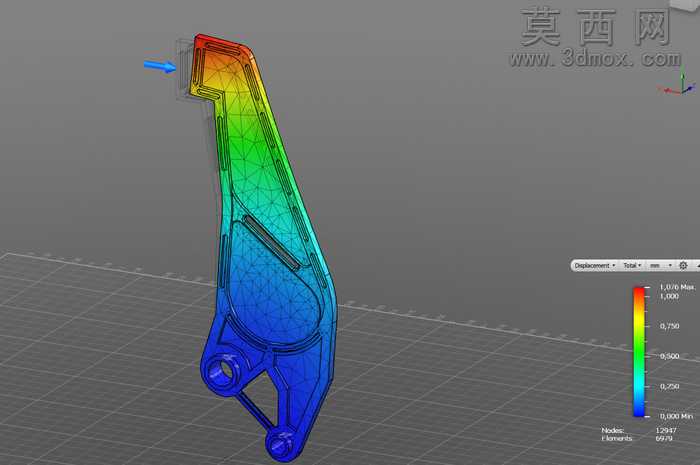

本作品为34.6公斤级工业机器人手臂的三维结构设计，建模阶段采用专业三维设计软件完成全参数化构建，全程遵循机械设计的刚度、强度匹配原则，针对工业机器人作业过程中频繁启停、变负载受力的工况特点，对臂体的整体构型进行了针对性优化。建模过程中先完成整体轮廓的草绘搭建，通过多段连续的曲面放样构建臂体的主体外形，再结合筋板布局、安装位预留、铰接孔位的精准定位，逐步完成实体特征的生成，所有铰接安装位均做了局部加厚处理，匹配关节轴承、传动组件的安装公差要求，避免装配阶段出现干涉问题。完成基础建模后，对模型进行了有限元仿真分析，采用软件默认的网格划分规则对臂体进行网格剖分，对应臂体实际作业时的受力边界条件，在末端加载对应作业负载，在铰接安装位施加固定约束，完成静力学仿真计算。从仿真结果的应力云图可以看到，臂体整体应力分布均匀，最大应力值为73.33MPa，远低于常用结构钢材的屈服强度，计算得出安全系数达到3.38，完全满足工业场景下的长期重载作业需求；仿真得出的臂体最大位移为1.08毫米，刚度表现优异，能够有效保障机器人末端的作业定位精度，避免作业过程中出现臂体挠度过大影响加工或搬运精度的问题。材质设定上，臂体主体采用高强度结构钢材质，表面做了轻量化的镂空与筋板优化，在保证整体结构强度与刚度的前提下，尽可能去除非受力区域的冗余材料，最终将整体重量控制在34.6公斤，兼顾了结构强度与轻量化需求，既能够降低关节驱动组件的负载压力，提升机器人的动态响应速度，也能减少臂体运动过程中的惯性冲击，延长驱动部件与传动部件的使用寿命。臂体的结构走线槽、传动件避让空间、传感器安装位均做了一体化设计，无需后续额外加工即可完成配套组件的装配，整体结构紧凑，受力路径设计合理，应力集中区域均做了圆角过渡处理，避免长期交变载荷下出现疲劳断裂问题，可直接用于六轴工业机器人的大臂结构参考，也可作为机械臂优化设计的仿真验证案例，为同负载级别的工业机器人手臂设计提供可靠的参数参考。
