外置式采暖锅炉内部结构三维设计

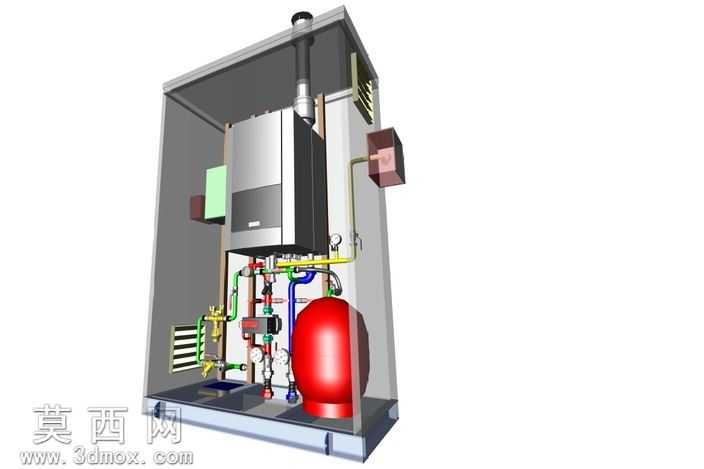

本作品为外置式采暖锅炉的完整三维结构设计，建模阶段严格遵循实体设备的真实比例进行搭建，首先完成外部柜体框架的建模，采用钣金折弯的建模逻辑还原柜体的金属壳体结构，预留出通风散热格栅、管路穿接位、检修开口的对应结构，保证柜体与内部组件的装配公差符合实际生产装配要求。内部核心组件的建模按照功能分区逐一完成：首先搭建核心加热主机模块，还原主机的金属外壳、控制模块区域、燃烧换热腔体的分层结构，对主机表面的操作面板、接线端口做了细节还原；其次完成储水承压罐体的建模，还原罐体的椭球形封头、圆柱形罐体主体、进出水接口的结构，匹配罐体与主机之间的安装固定位。管路系统的建模是本作品的重点部分，按照流体走向分别搭建冷水进水管路、热水出水管路、燃气管路、泄压管路、循环管路，不同功能的管路采用差异化的色彩材质区分，同时还原管路上配套的阀门、压力表、过滤器、循环泵、控制球阀等附属配件的结构，清晰呈现每一条管路的连接逻辑与走向，还原管路固定卡扣、走线槽的细节结构，完整复现设备内部的管线排布逻辑。材质与渲染阶段，针对不同部件匹配对应的物理材质：金属柜体采用哑光冷轧钢材质，还原金属表面细微的磨砂颗粒质感；加热主机外壳采用拉丝不锈钢材质，呈现金属表面的拉丝纹理与弱反射效果；储水罐体采用亮面红色烤漆材质，还原漆面的光滑高反射质感；不同管路分别匹配黄铜、彩色PVC、镀锌钢管的对应材质，阀门、压力表等配件做镀铬金属材质处理，玻璃表盘做透明玻璃材质搭配内部刻度细节。渲染阶段采用剖视视角展示内部结构，通过半透明化处理一侧柜体面板，让观者可以清晰看到内部所有组件的排布位置与装配关系，灯光采用柔和的室内环境光搭配局部补光，避免金属材质出现过曝的反光问题，同时清晰呈现各部件的结构轮廓与材质差异。设计过程中充分考虑设备的实际装配逻辑，所有组件的安装位置、连接关系都符合真实外置采暖锅炉的结构规范，既可以作为产品结构展示的可视化素材，也可以作为暖通设备相关的教学演示模型，帮助观者直观理解外置采暖锅炉的内部构造、管路走向与各功能部件的作用，还原了设备从外部柜体到内部核心组件、管线系统的完整结构，没有遗漏关键的功能部件与连接结构。
