多管路串并联安装式紫铜热交换器

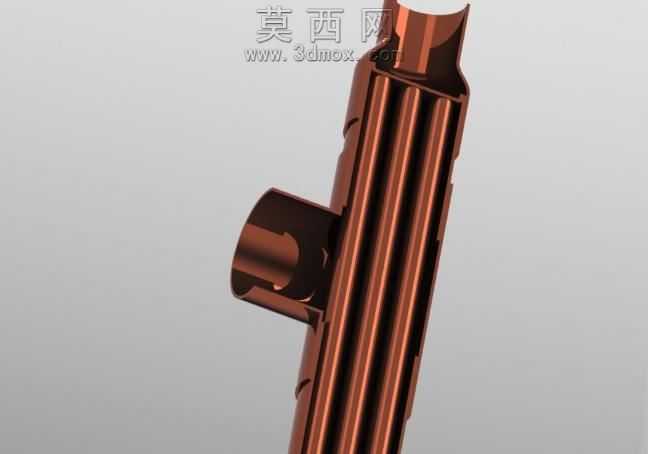

本作品为适配多场景民用供热需求的热交换器三维建模成果，建模阶段以实际水暖换热工况的尺寸参数为基准，先完成主体多管路并行结构的草绘定位，通过拉伸、阵列命令生成等距排布的纵向换热主管路，再对侧部垂直接入的支管接口做布尔合并运算，精准还原管路交汇的贯通结构，同时在主管外壁预留等距分布的定位卡槽，为后续实际安装的固定卡扣预留装配空间。材质渲染环节选用紫铜作为核心材质，调整金属度参数至0.95、粗糙度参数至0.12，还原紫铜构件高反光、暖棕红金属质感的同时，在管路边缘处添加细微的倒角高光，模拟金属构件加工后的钝化处理效果，背景选用低饱和度浅灰色调，突出换热主体的结构轮廓与材质质感。结构设计上采用多管路并行的腔体结构，增大换热介质的接触面积，侧部支管接口采用标准管径适配设计，可直接对接民用供水、供热管路，整体结构支持多台设备串联或并联倾斜安装，可灵活适配从木制炉火热水制备到太阳能热水换热的不同使用场景，无需额外定制转接构件即可完成装配。建模过程中对管路内壁做了平滑处理，避免介质流动时产生不必要的阻力，外壁的定位卡槽做了圆角过渡处理，减少安装过程中的应力集中问题，整体模型的装配公差控制在民用五金件的通用标准范围内，可直接用于后续的工程出图、3D打印样件验证或者产品展示渲染使用，完整还原了该类热交换器的结构特征与实用属性。
