卧式红色工业除气罐体设备结构设计

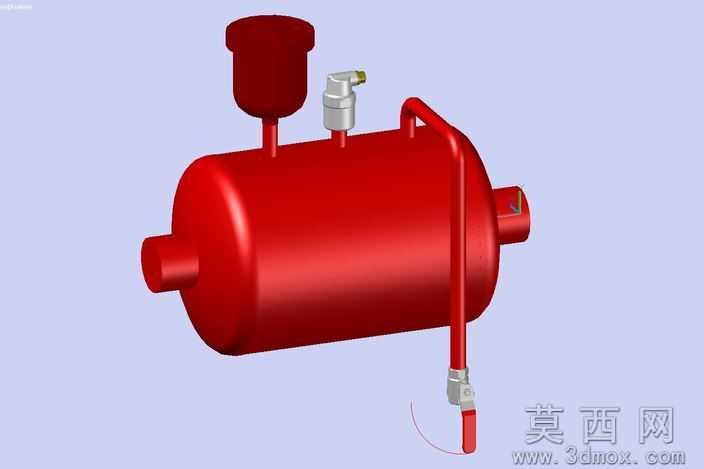

本作品为卧式工业除气罐体的三维建模设计，整体采用卧式圆柱罐体作为核心主体结构，建模阶段优先通过旋转凸台指令生成罐体的基础回转轮廓，对罐体两端的封头结构做了等壁厚处理，保证罐体承压结构的合理性，同时在罐体两端预留了介质进出的对接管口，管口位置做了加厚凸台设计，避免管路对接时出现应力集中问题。罐体顶部设置了两组不同功能的接口，其中大尺寸接口用于安装顶部立式附属部件，建模时采用拉伸凸台生成接口基座，再通过同轴配合完成上部红色柱状部件的装配，该部件为罐体的排气或补液组件，外轮廓做了圆弧过渡处理，避免棱角处的应力堆积；小尺寸接口用于安装银色金属接头部件，接头处做了外螺纹结构建模，还原了工业管路接头的真实连接形态，接头端部的黄色标识细节也通过贴图与局部建模结合的方式还原，提升模型的真实感。罐体侧面设置了连通的弯管管路，管路沿罐体侧壁弧度走向布置，下端连接带手柄的红色球阀部件，球阀的手柄、阀体、连接端都做了分件建模，还原了阀门的操作结构与连接形态，管路与罐体的连接位置做了焊接坡口的细节处理，符合工业罐体的实际加工工艺。材质渲染阶段，罐体主体采用亮面红色工业烤漆材质，调整了材质的高光粗糙度与反射参数，还原金属罐体表面烤漆的光滑质感；银色接头部件采用哑光金属材质，区分于罐体的烤漆质感，球阀的金属密封部位做了轻微的金属磨砂效果，不同部件的材质区分清晰，能够直观分辨各个组件的功能与材质属性。整体建模过程严格遵循工业罐体的设计规范，所有部件的装配关系都符合实际工业设备的安装逻辑，各个管口的位置、管路的走向都经过合理性校验，既保证了模型外观的还原度，也体现了工业罐体类设备的结构设计思路，可用于工业管路系统的方案展示、教学演示等场景。
