八通道高速射频吸收同轴开关

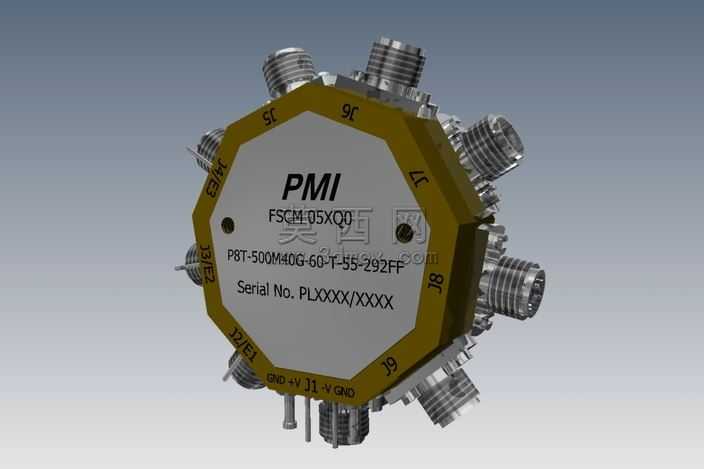

本模型为八通道高速单极八掷吸收式射频同轴开关，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循射频微波器件的工程尺寸规范，对每一处接口、腔体、传动结构都做了精准还原。模型整体采用正八边形主体布局，八个同轴射频接口沿八边形侧壁均匀分布，接口采用标准SMA型同轴接头结构，建模时还原了接头的外螺纹、内导体插针以及法兰定位结构，保证接口尺寸符合射频行业通用标准。主体正面面板做了沉台设计，面板表面预留了产品标识丝印区域，清晰还原了型号、序列号、生产标识等字符的排版位置，面板与八边形主体采用嵌入式装配结构，边缘做了倒角过渡处理，既降低加工应力集中风险，也提升了整体外观质感。主体外壳采用硬质铝合金材质设计，建模时赋予了金属氧化黄的外观材质，表面做了细微的磨砂质感处理，还原工业级射频器件的外壳工艺；正面面板采用银白色金属材质，表面做了拉丝纹理处理，与黄色外壳形成清晰的视觉区分。内部吸收负载结构、切换传动结构都做了模块化建模，各部件之间的装配间隙、定位孔位都按照实际装配公差设置，保证模型可直接用于结构验证、装配干涉检查。该开关设计切换速度可达50ns，工作频率覆盖0.5GHz到40GHz，端口隔离度优于60dB，建模时充分考虑了射频腔体的屏蔽结构设计，八边形的腔体布局可以最大程度缩短各通道到公共端的信号路径，降低信号传输损耗，同时均匀分布的接口布局方便多通道射频系统的布线安装。模型渲染时采用了工业产品常用的渐变灰背景，搭配柔和的顶光与侧光，清晰展现出金属材质的反光特性与各部件的结构层次，所有棱边的倒角、接口的细节结构都在渲染中得到清晰呈现，可直接用于产品选型展示、技术方案演示等场景。
