精密定位工装箱体三维结构设计

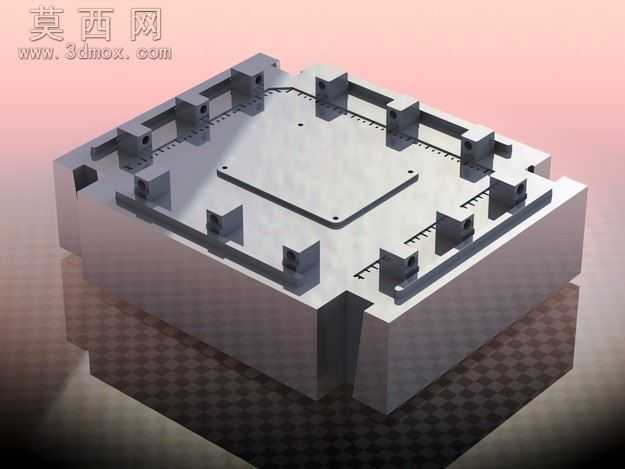

本作品为精密定位类工装箱体的三维设计成果，整体采用模块化的方正基座结构设计，建模阶段严格遵循机械加工工艺规范，对每一处定位凸台、卡槽、安装孔位的尺寸公差都做了精准约束，保证模型可直接对接生产加工环节的参数要求。建模过程中采用参数化设计逻辑，将基座主体、周向定位块、侧边限位结构分别建立独立特征组，方便后续根据不同加工需求调整对应结构的尺寸参数，无需重构整体模型。渲染阶段采用哑光金属材质模拟实际加工后的钢材表面质感，搭配渐变暖色调背景突出箱体的结构层次，对边角处的倒角、安装孔的沉头结构都做了光影细节处理，清晰展现每一处结构的形态特征。结构设计上，基座顶面设置多组均匀分布的定位凸块，凸块上预留标准安装孔位，可适配不同规格的待加工工件装夹需求，侧边设置阶梯式限位结构，可实现工件的快速对位与装夹固定，基座整体采用下沉式围边设计，既提升了整体结构的刚性，也可在加工过程中承接切削废液与碎屑，优化生产现场的整洁度。设计思路围绕工装的实用性与通用性展开，在保证定位精度的前提下尽可能简化装夹操作流程，减少工件装夹的辅助时间，同时兼顾结构的加工工艺性，所有外露边角都做了倒角处理，避免加工与使用过程中出现锐边划伤的风险，整体结构无复杂异形曲面，可通过常规铣削加工完成全部构件的制作，有效降低工装的制造成本与加工周期。模型在结构验证阶段通过干涉检查确认所有活动装夹部件无运动干涉，各定位面的平面度、平行度公差都符合精密工装的设计标准，可直接应用于机加工环节的工件定位装夹场景。
