深度提取工装夹具三维结构设计

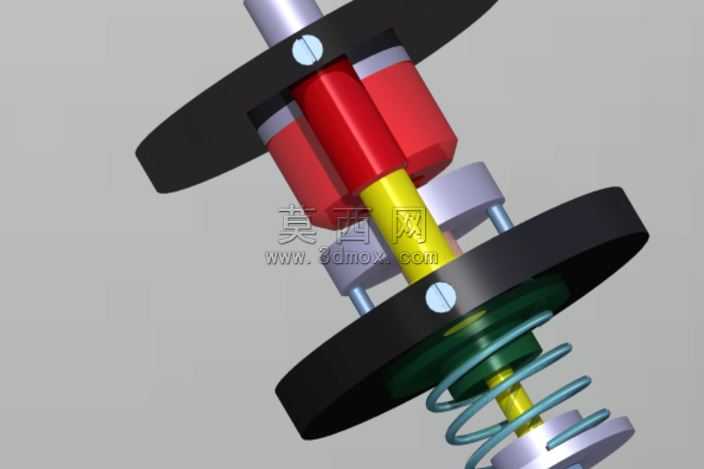

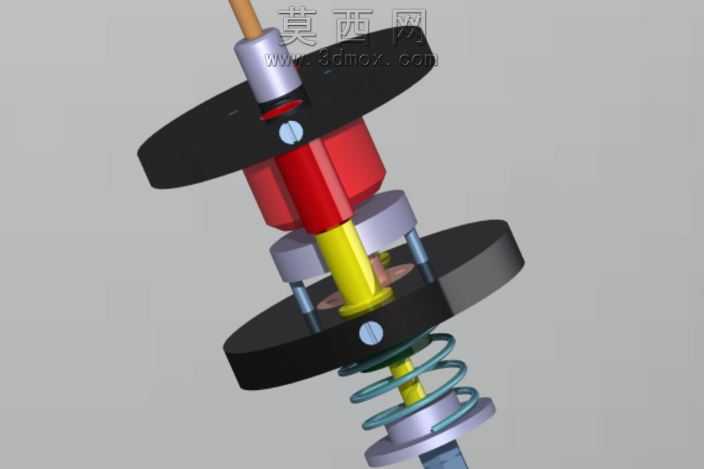

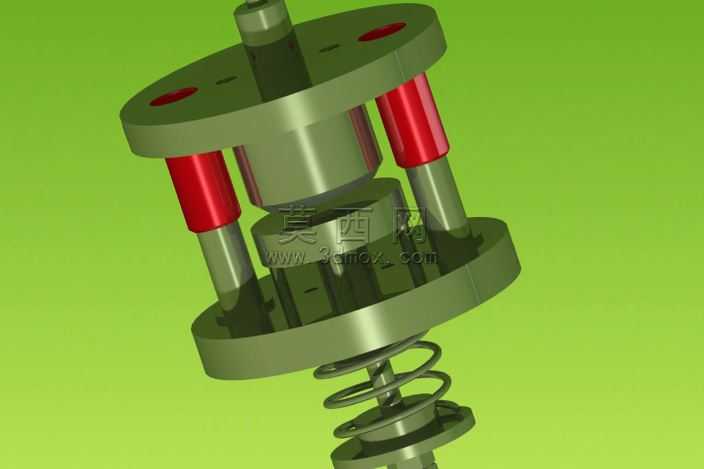

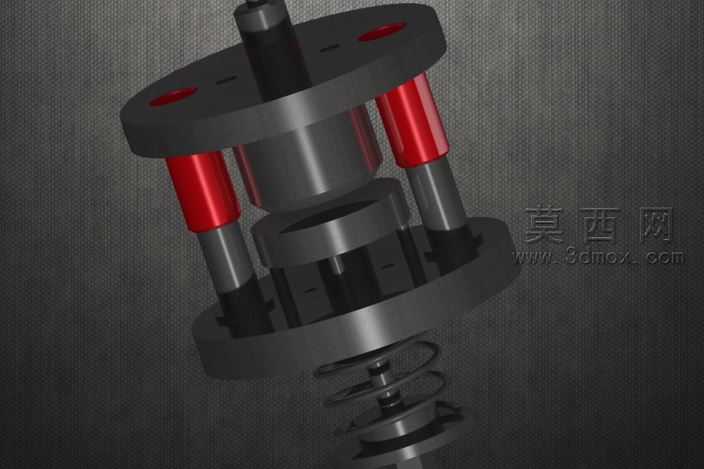

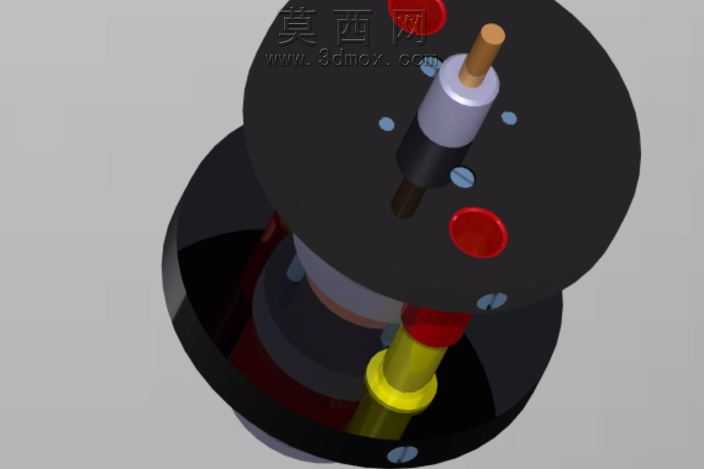

本作品为深度提取工装的三维结构设计，整体采用同轴堆叠式装配架构，核心由上下两组圆形法兰基座、中间导向支撑柱、弹性复位组件以及定位缓冲部件构成。建模阶段严格遵循机械装配的公差配合逻辑，对每一处轴孔配合面、端面贴合面都做了精准的尺寸约束，确保各部件装配后无干涉，运动行程符合工装的实际作业需求。渲染环节采用金属质感为主的材质体系，上下法兰基座赋予哑光磨砂钢材质，通过调整粗糙度与金属度参数还原工业钢材的厚重质感；中间的导向柱做了亮面镀铬材质处理，与基座形成材质层次区分；两侧的缓冲定位柱采用红色硬质工程塑料材质，既通过色彩强化了功能部件的视觉辨识度，也还原了工装缓冲件的真实材质属性；底部的弹簧组件做了螺旋曲面的精细化建模，金属丝的反光效果与螺旋间隙的阴影过渡自然，充分展现弹性部件的结构细节。设计思路围绕深度提取作业的定位精度与作业稳定性展开，上下法兰的安装孔位做了对称式布局，保证工装安装到作业工位后的受力均衡；中间的同轴导向结构确保提取动作的直线度，避免作业过程中出现偏载卡顿；两侧的红色缓冲柱用于限制提取行程的极限位置，同时起到硬接触缓冲作用，保护工件与工装本身不受刚性撞击损伤；底部的弹簧组件提供复位弹力，让工装在完成提取动作后可自动回归初始位置，适配连续化的作业流程。整体模型的结构拆分清晰，各部件的连接关系明确，既可以作为工装设计的参考案例，也可用于装配工艺的演示教学，完整还原了工业工装从功能需求到结构落地的设计逻辑，每一处细节都经过反复校验，确保结构合理性与视觉呈现效果的统一。
