消防水带内螺纹快接接头结构设计

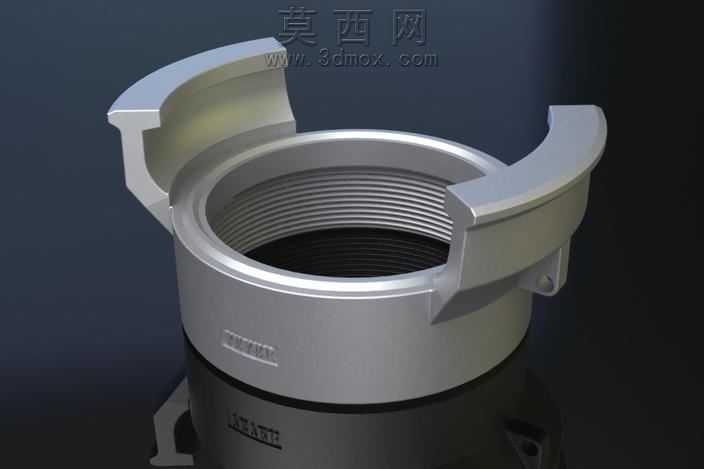

本作品为消防供水系统配套的内螺纹式快速连接接头，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循消防管路连接件的通用尺寸规范，对各功能结构进行了精准的尺寸约束与几何定义。模型整体采用轴对称布局设计，主体为带内螺纹的中空筒体结构，内部螺纹段按照通用管路螺纹标准建模，牙型、螺距、旋合长度均经过参数化校准，可与对应规格的外螺纹管路部件实现紧密旋合，保证供水过程中的密封性能与连接强度。接头外侧对称设置两个弧形快接卡扣翼结构，建模时对卡扣的握持弧度、卡位凸起尺寸进行了精细化处理，既保证与配套接头对接时可快速卡合锁定，也兼顾了手动操作时的人机握持舒适度，卡扣与主体筒体的衔接处做了圆弧过渡结构设计，可有效降低使用过程中的应力集中问题，提升部件的抗冲击载荷能力。模型表面采用金属阳极氧化质感的材质进行渲染调试，主体筒体赋予哑光银灰色金属材质，还原铝合金锻造接头的真实质感，表面的标识刻印区域做了轻微的凹陷纹理处理，增强模型的细节真实度。渲染场景采用深色渐变背景配合定向打光，突出金属部件的轮廓立体感与表面材质的细腻反光效果，清晰展现接头的内外结构特征。设计过程中充分考虑消防作业的快速操作需求，整体结构无冗余部件，各功能区域划分清晰，卡扣的开合角度、卡位深度均经过模拟验证，可实现无工具状态下的快速对接与拆卸，满足消防应急场景下的高效操作要求，同时中空通径部分做了等径顺滑处理，可降低供水过程中的水流阻力，提升输水效率。
