web驱动变速箱连接适配座结构设计

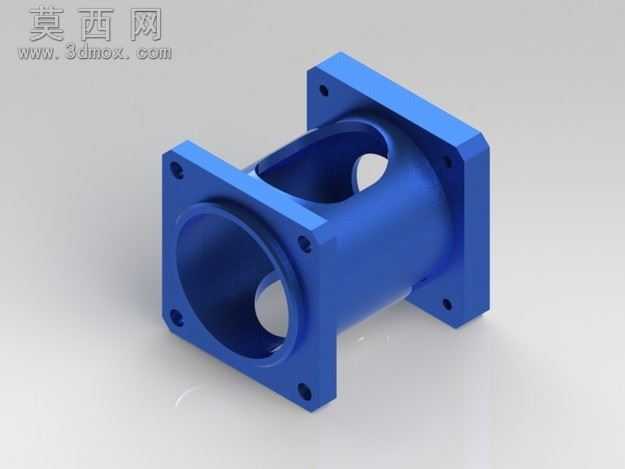

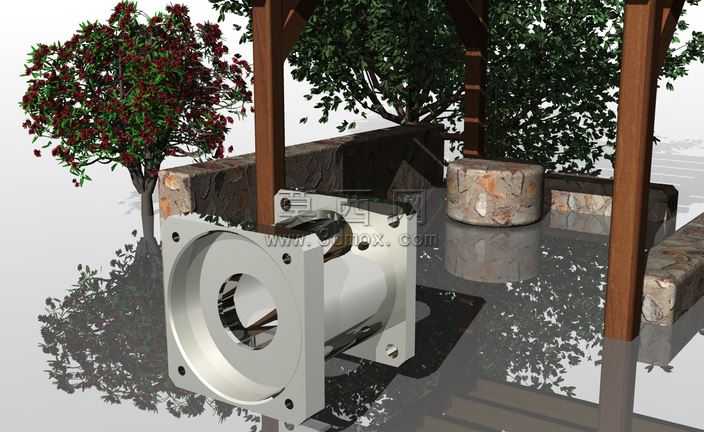

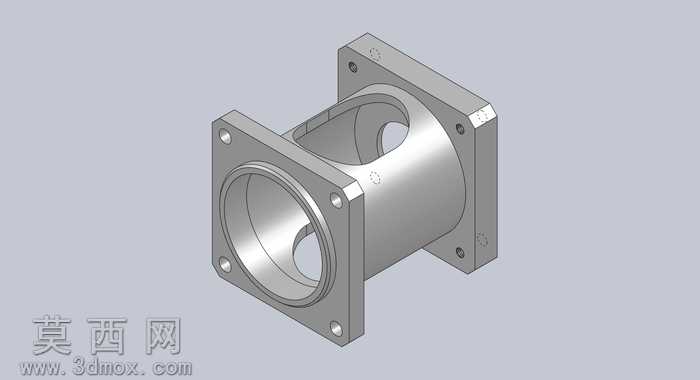

本作品为web驱动变速箱适配连接结构，采用三维参数化建模方式完成整体设计，建模过程中优先保证各装配基准的同轴度与端面平行度公差要求，适配两端分别对接驱动单元与变速箱主体，实现动力输入端与变速机构的稳定刚性连接。整体结构采用中空筒身搭配双侧方形法兰的布局形式，筒身内部为贯通式空腔，为动力传输轴提供充足的避让空间，同时有效降低整体结构自重，减少不必要的材料消耗。双侧法兰盘面均布多组安装定位孔，孔位严格按照对接部件的安装点位进行匹配设计，装配时可通过螺栓实现快速对位锁紧，保证连接后的结构刚性，避免动力传输过程中出现连接松动、同轴度偏移等问题。建模阶段对法兰与筒身的过渡区域做了圆角强化处理，优化应力传导路径，降低应力集中带来的结构失效风险，同时对筒身侧壁开设的观察避让孔做了边缘倒角处理，既满足装配调试时的操作空间需求，也避免锐边造成的安装划伤。材质设定上选用常用的铸造铝合金作为基础材质，渲染时还原金属哑光质感，对法兰安装面、筒身内壁等加工面做了高光处理，区分铸造毛坯面与机加工面的视觉差异，清晰展现不同区域的加工工艺要求。设计过程中充分考虑部件的通用性与互换性，所有安装尺寸均遵循通用传动部件的安装规范，可适配同规格的多款web驱动单元与变速箱组件，无需额外修改连接结构即可完成装配，大幅降低传动系统的组装调试成本。整体结构无冗余设计，各功能区域划分清晰，既满足动力传输的结构强度要求，也兼顾了轻量化与装配便捷性的设计需求，可直接用于传动系统的装配验证、结构干涉检查以及后续的加工生产参考。
