变压器芯缠绕机驱动总成结构设计

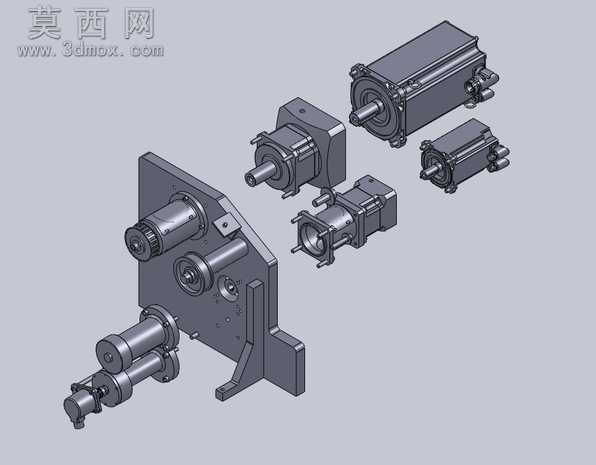

本模型为变压器芯缠绕机配套的Web驱动总成三维设计成果，整体采用SolidWorks完成全参数化建模，所有零件均按照实际工业加工精度设定尺寸公差，装配过程严格遵循机械设计的配合约束逻辑，可直接用于工程出图与生产加工参考。建模阶段针对驱动总成的核心功能做了分层结构设计，主体安装基板采用一体化折弯成型的钣金结构设计，建模时通过拉伸、切除、阵列等特征完成基板上的安装孔位、定位槽、加强筋结构绘制，材质设定为常用的Q235冷轧钢板，表面做喷塑防锈处理的材质渲染，还原真实工业设备的外观质感。驱动单元部分包含四款不同功率的伺服驱动电机，建模时还原了电机的输出轴、接线盒、安装法兰、编码器端盖等细节结构，每款电机的安装尺寸、轴径参数均匹配对应传动组件的配合要求，电机材质分别做了铸铝机壳、金属输出轴、黑色塑料接线端的分材质渲染，区分不同部件的视觉质感。传动组件部分包含多组同步轮、传动轴、导向辊、张紧机构，建模时对齿轮啮合、轴承配合、轴系定位的细节做了精确还原，张紧机构的调节螺栓、锁紧螺母、滑动导轨等结构均做了可动装配约束，能够直观展示驱动总成的动力传递路径。整体设计思路围绕变压器芯缠绕作业的稳定驱动需求展开，通过多电机协同的布局方式，分别实现缠绕进给、张力控制、芯模旋转的独立驱动，各组件在基板上的布局经过空间干涉校验，既保证传动路径的短距高效，也预留了足够的维护操作空间，所有外露传动部件均做了安全防护的结构预留，符合工业设备的安全设计规范。渲染阶段采用工业灰的统一配色基调，不同功能部件通过材质粗糙度、色彩深浅做区分，既保证整体视觉的协调统一，也能清晰分辨各个独立组件的结构边界，爆炸视图的展示方式直观呈现了总成的装配层级与零件组成，便于理解整个驱动系统的构成逻辑。
