带加强筋的立式安装支座结构设计

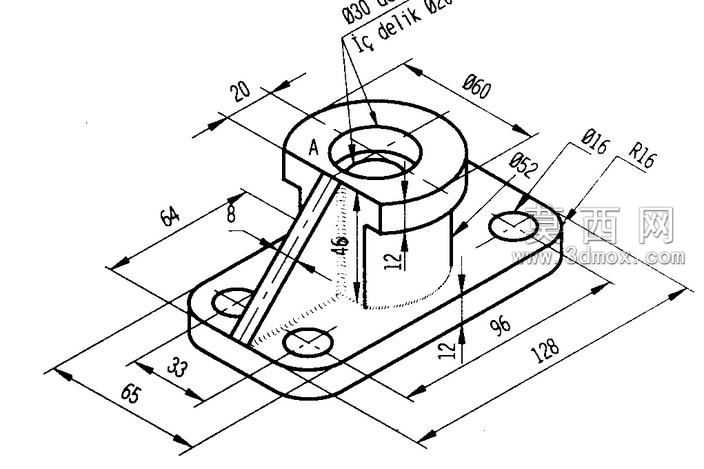

本作品为立式安装支座类机械零件，采用三维参数化建模方式完成整体结构设计，建模过程中优先保证各结构特征的参数关联性，便于后续根据实际安装需求调整尺寸参数。模型整体分为底部安装法兰、中部支撑筋板、顶部轴套安装座三个核心功能区域，底部法兰为矩形板式结构，四个角部分别设计有沉头安装孔，可通过螺栓完成与安装基面的固定连接，沉孔结构可避免螺栓头部突出法兰表面，保证安装后整体的平整度。中部采用三角形加强筋结构连接底部法兰与顶部轴套座，筋板与两个主体结构采用圆角过渡处理，既可以有效降低应力集中风险，提升零件整体的结构强度与抗载荷能力，也能减少加工过程中的应力变形问题。顶部为带同轴通孔的圆柱轴套结构，通孔内壁设计为光滑圆柱面，可用于穿装转轴或定位销轴，轴套外壁与筋板、法兰的连接位置均做了圆角过渡，优化了整体受力路径。建模过程中对各配合面的尺寸公差做了预留设计，安装孔的位置度、轴套内孔的同轴度均符合通用机械零件的设计规范，渲染阶段采用哑光金属材质模拟铸铁零件的真实质感，通过环境光影调整突出各结构的棱角与过渡特征，清晰展现零件的空间结构与装配关系。整体设计兼顾了结构强度、安装便捷性与加工工艺性，可作为小型设备的支撑定位部件直接用于装配设计参考，也可作为机械建模练习的典型案例，帮助学习者掌握法兰、筋板、轴套类特征的组合建模方法，理解支撑类零件的结构设计逻辑与受力优化思路。
